Необходимые инструменты и материалы
Именно чертеж помогает подсчитать сколько материала понадобится, без него это сделать невозможно. Для возведения основного каркаса лучше всего использовать квадратные профильные трубы, они соединяется легче чем изделия с прямоугольным сечением. Основные стойки гаража можно изготовить из профиля диаметром 100 на 100 мм – это обеспечит высокую устойчивость и достаточную прочность.
А вот ребра жесткости не обязательно изготавливать из таких массивных профилей, для них подойдет профтруба сечением 60 на 60 мм. Используя чертеж подсчитайте сколько труб изображено на нем
Обратите внимание что ребра жесткости следует устанавливать через каждые 2 метра
Кроме профиля потребуется отделочный материал для обшивки каркаса и создания кровли, для этого лучше всего использовать профилированный лист – он недорогой и позволяет выпонить все работы быстро. Так же потребуются крепежные изделия, такие как уголки, болты для соединения и гайки – их количество так же нужно подсчитать используя чертеж.
Инструментарий для возведения при помощи резьбового соединения достаточно небольшой:
- Измерительные инструменты – рулетка, уголок, линейка, уровень;
- Электрическая дрель и сверла к ней;
- Болгарка и набор дисков по металлу;
- Ключи и шуроповерт с набором головок;
Кроме этого может потребоваться определенный набор инструментов для возведения фундамента – если вы не будете использовать готовые фундаментные плиты для основания.
Последовательность работ:
- Размечаем территорию;
- Возводим основание/фундамент под гараж;
- Монтируем каркас;
- Устанавливаем ворота;
- Сооружаем крышу и настил кровли;
- Работы по обшивке стен.
Имея на руках готовый план действий, можно начинать работы по монтажу конструкции.
В чем преимущества каркасных гаражей
По каркасной технологии возводят не только хозяйственные постройки, но и жилые дома. Их часто называют финскими домиками – по названию страны, из которой к нам пришел этот метод строительства. При использовании качественных материалов и соблюдении всех строительных норм, они получаются очень теплыми и долговечными.
К гаражу предъявляются не такие жесткие требования, поэтому строить их намного проще. Но это не единственный плюс подобных строений, есть и другие:
Всю работу от начала и до конца можно выполнить без привлечения строительной техники, и даже без помощников – целиком своими руками.
Помощь пригодится в любом деле, но в этом случае можно обойтись и без неё
- При этом сэкономить можно не только на наемной рабочей силе, но и на материалах, при этом не теряя в качестве и практичности строения. А также на транспортных расходах.
- Времени на возведение каркасного гаража уходит намного меньше, чем на капитальную постройку, причем строить его можно в любое время года.
Каркасные конструкции можно возводить и летом, и зимой
- Конструкция получается легкой, что позволяет не делать под неё мощный фундамент.
- Можно выбрать основной материал для строительства – металл или дерево. А для наружной отделки подходят любые навесные фасады от деревянной вагонки до сайдинга.
Это интересно: Парник «бабочка» — конструктивные особенности изготовления
Как рассчитать затраты
Начальный этап сооружения гаража из профильных труб – проектирование и расчёт необходимых материалов.
Прежде всего нужно составить схему будущего строения с учётом габаритов и количества автомобилей. Для одного легкового авто понадобится минимальное количество расходных материалов. Их количество зависит от схемы гаража, которая определяется индивидуально.
Чаще всего каркасные гаражи строятся размером 3*6 или 4*6 метров, что вполне соответствует требованиям для содержания легкового автомобиля класса седан или хэтчбек.
Для кроссоверов, минивэнов, внедорожников, а также лёгких грузовых авто может потребоваться постройка побольше – 5*7 метров и других пропорций.
Независимо от габаритов транспортного средства, необходимо учитывать требования к размеру гаража:
- конструкция должна быть минимум в 1,5 раза шире автомобиля;
- гараж должен быть в 2,5 раза длиннее машины.
Обычно водители предпочитают строить более просторные гаражи, что целесообразно не только из соображений удобства, но и с точки зрения безопасности. Маленькое внутреннее пространство способствует повышенной концентрации паров горючего, что опасно для здоровья и чревато возгоранием/взрывом.
Материалы и инструменты
Для сооружения гаража требуются несложные материалы и инструменты:
- профилированная труба;
- профнастил;
- сварочный аппарат (при необходимости);
- крепёжные элементы для соединения элементов конструкции;
- гаечный ключ;
- дрель или шуруповёрт для работы по металлу;
- болгарка (УШМ) для резки металла (при необходимости);
- маркер для разметки.
Важно также учесть материалы и инструменты для устройства фундамента:
- штыковая лопата;
- лом;
- уровень;
- отвес;
- кирпич, шлакоблок, газоблок, бетон или сваи;
- песок, щебень.
Стоимость работ
Гараж на основе профильной трубы можно соорудить и собственными руками, без привлечения посторонней помощи. Поэтому стоимость работ будет включать только цены на закупку необходимых материалов и аренду оборудования (если нужно).
Строительство гаража из металлического профиля предполагает закупку двух основных групп материалов – трубы профиля 10*10, 20*20 или 25*25 мм и больше. Большинство продавцов предлагает изделия длиной 6 метров. Стоимость погонного метра зависит от размера профиля. В Москве средняя цена одного метра 15*15 мм составляет 44-45 рублей, а профиля 20*20 – 58-60 рублей. Их можно перевести в тонны – 48 300 и 48 800 рублей соответственно.
Рассчитать стоимость профильных труб для сооружения гаража можно по весу трубы. Одно шестиметровое фасонное изделие 15*15 весит 0,6 кг, а 20*20 – 0,84 кг. Начертив подробную схему будущего гаража, можно вычислить необходимое количество труб и их суммарный вес. По нему легко рассчитать и общую стоимость труб. Например, если каркас на схеме состоит из 100 труб 15*15 мм, то общий вес труб составит 60 кг, т.е. 0,6 тонны = 28980 рублей.
Для обшивки стен и кровли необходимо выбрать несущий профилированный оцинкованный или окрашенный лист трапециевидного профиля НС 35, НС 44, НС 57, Н 60, Н 75, Н 114. Стоимость погонного м2 в Москве начинается с 660 рублей. Среднее количество листов, необходимых для обшивки длинных и торцевых стен и кровли – от 12 до 20. Количество погонных метров зависит от размеров выбранного листа.
Если брать для примера лист 1000 *1000, то для строительства гаража необходимо 12-20 погонных метров стоимостью от 7920 до 13200 рублей.
Как рассчитать затраты
Кровельные работы
Сделать гараж из трубы максимально теплым поможет качественно возведенная крыша. Но какой ее вид предпочесть? Специалисты утверждают, без особого опыта создать сложную по конструкции крышу, вряд ли, получиться.
Виды ферм для строительства гаража.
Остановите свой выбор на стандартном варианте односкатной крыши. Процесс ее изготовления предусматривает удлинение одной стороны каркаса за счет монтажа нескольких несущих на верхней обвязке.
Применить можно трубы квадратные, прямоугольный металлопрофиль, слово за вами. Особенной разницы нет
А за качеством сварных швов, иного рода соединений, следить нужно с особым вниманием, чтобы не возникало проблем при эксплуатации автодома
Читайте так же: Правила эксплуатации металлических труб
Сама кровля изготавливается так:
- сварите металлическую сетку из труб, как при изготовлении каркаса автодома;
- готовую обрешетку закрепите поверх верхних зон стеновых перекрытий;
- крышу стоит дополнительно утеплить, гидроизолировать, оснастись вентиляционными ходами;
- на готовую обрешетку укладывается профнастил и фиксируется шурупами с пластиковыми шайбами или специальными заклепками.
Каркасный гараж своими руками. Строим каркасный гараж своими руками: пошаговая инструкция
Построить каркасный гараж своими руками может любой владелец небольшого участка, нуждающийся в надежном месте для хранения своего автомобиля. С появлением новых инженерных решений, которые позволяют снизить затраты и сократить время, все больше людей из частного сектора начинают самостоятельное индивидуальное строительство. Один из простых вариантов возведения строений – каркасная технология. Такие постройки легко собираются, не требуют серьезных инженерных знаний и привлечения толпы из экспертов строителей. В статье будет рассказано, как построить каркасный гараж своими руками.
Инструкция по каркасному гаражу
Выбор в пользу каркасного строительства определяется быстрой сборкой, легкостью стройматериала, долговечностью будущей конструкции. Несмотря на простоту возведения, конкретные технические аспекты требуют выполнения серьезных задач.
Фундамент для строительства каркасного гаража своими руками
Первый шаг к строительству каркасного гаража – заливка фундамента. Сразу стоит отметить, что построить гараж каркасный можно без фундамента, но не рекомендуется за некоторыми исключением. Например, построить без фундамента можно в целях экономии средств, т.к. на загородном участке авто не оставляется на долгое время и грунт проседает незначительно.
Решили делать бетонное основание? Тогда перед заливкой потребуется выкопать котлован глубиной до 40 см и подготовить материалы:
- Опалубка (изготовить можно из подручных пиломатериалов);
- Арматурная сетка;
- Расходные материалы для раствора (вода, цемент, сухой песок)
В качестве заполнителя может использоваться щебень любой зернистости. Когда все материалы готовы, арматурная сетка крепится на основании опалубки. Эксперты не рекомендуют самостоятельно замешивать песок, цемент и щебень для создания бетонного раствора. Во-первых, Вы не сможете определить получившуюся марку бетона из-за большого числа вкраплений посторонних частиц. Во-вторых, бетона на изготовление каркасного гаража на даче своими руками много не потребуется, поэтому легче заказать 5 тонный бетоновоз.
Как только бетон уложили и разравняли необходимо его хорошо уплотнить для удаления лишних пузырей воздуха. Также рекомендуется через 3-4 часа после заливки в опалубку аккуратно полить верх основания водой из шланга. Это позволит бетону быстрее набрать прочность для дальнейшей постройки каркасного гаража. На фото каркасного гаража своими руками Вы можете увидеть готовую бетонную плиту.
Щитовой гараж своими руками – сборка каркаса
Сразу стоит отметить, что строительство каркасного гаража без фундамента идея чаще всего бесперспективная, т.к. каркасу требуется надежное основание. Как сделать каркасный гараж своими руками – начать со сборки главной составляющей конструкции, а именно прочного каркаса. Современные решения позволяют собрать каркас своими руками как минимум из трех типов материала:
- Пиломатериалы. Дерево отлично подходит для быстрого строительства. Среди достоинств материала экологичность и простота подгона угла подкоса. Минус использования дерева заключается в дороговизне материала и обязательной дополнительной обшивки.
- Профильная труба. Более прочный и надежный металл, по сравнению с пиломатериалами. Однако сам процесс сборки каркаса станет более затратный: выравнивание подкосов станет трудоемким процессом, а также потребуется сварочный агрегат. В качестве альтернативного профиля может использоваться швеллер или двутавр.
- Прокатная арматура. Дешевый и простой в использовании материал. Стоит понимать, что арматуры, ввиду ее слабых опорных качеств, потребуется значительно больше, а между вертикальными стойками интервал может составлять не более 10 см (против 150-160 см для стоек из бруса и профильной трубы). Для обвязки потребуется большой расход проволоки. Также не обойтись без сварочного аппарата, однако работы с ним займут меньше времени, чем спайка труб или швеллеров.
Плюсы и минусы профнастила
Положительные свойства:
- огнестойкость и отсутствие деформации под воздействием высоких температур;
- негигроскопичность;
- наличие рёбер жёсткости, обеспечивающих прочность и устойчивость к механическому воздействию;
- широкий выбор цветового решения полотен;
- небольшой вес по сравнению с другими популярными строительными и отделочными материалами;
- достаточно долгий срок эксплуатации – до 20 лет;
- экологическая безопасность;
- сравнительно невысокая цена.
Недостатки:
- торцы металлических листов не защищены антикоррозийным составом;
- внешнее покрытие довольно легко повреждается, места царапин и сколов со временем ржавеют;
- под воздействием солнечных лучей теряет насыщенность цвета и через 3-4 года эксплуатации становится более блеклым, возможно выгорание пятнами;
- нагревается под солнцем и передаёт тепло близлежащим элементам конструкции.
Плюсы и минусы
Профильная труба, помимо прочего, хороша универсальностью и надёжностью
Металлическая профильная труба — универсальное изделие, применяемое для изготовления всевозможных конструкций. Её популярность обусловлена множеством положительных свойств:
- Универсальность использования. Такие изделия можно применять для любых построек. Есть множество видов профильной трубы, её используют везде – от элементов декора помещений до мощных несущих конструкций. Распространено её использование в качестве нагрузочно-декоративных частей дизайна, таких как ножки стола, перила, видимый каркас мебели.
- Пластичность и лёгкость. Эти свойства дают возможность при необходимости согнуть элемент конструкции. Для этого нужен только трубогиб. Используют механические, электрические и гидравлические устройства – их выбирают с учётом бюджета, задач, которые нужно выполнить, и объёма работ.
- Стоимость материала. Металл – доступный и прочный материал. Его стоимость окупается продолжительным сроком службы и эффективностью использования.
- Надёжность. Изготовленные из профтрубы конструкции могут выдержать значительные нагрузки длительное время.
- Разнообразие изделий. Можно подобрать и использовать трубу подходящих для вас параметров.
- Простота устройства конструкций. Удобная и простая форма и монолитная структура упрощают как перевозку, так и использование материала.
- Длительный срок службы. При качественном монтаже и правильном уходе детали из профильной трубы способны служить не один десяток лет.
- Стойкость к повреждениям. Хотя металл и боится коррозии, он прекрасно противостоит механическим повреждением. Кроме того, в наше время существует множество составов для защиты материала от воздействия окружающей среды.
- Стойкость к воздействию температур. Металлические конструкции нормально функционируют почти без изменения своих технических характеристик даже при очень высоких или низких температурах.
- Могут использоваться вместо арматурных элементов. Прочность и надёжность профильной трубы позволяют использовать ее даже при возведении мостов и башен.
Но, помимо множества положительных свойств, профильная труба имеет и недостатки:
- Сложность в изготовлении.
- Не имеет защиты от атмосферных воздействий и коррозии (но можно приобрести более дорогие оцинкованные профильные трубы).
- Её всё же сложнее гнуть, чем круглую трубу, но, как говорилось выше, с помощью специальных приспособлений можно решить эту проблему.
Возводим каркас
Теперь поговорим о том, как построить каркас будущего дома для автомобиля. Для этих работ понадобятся:
- металлические уголки 80 мм;
- болгарка;
- электросварка;
- петли для ворот;
- теплоизолирующий материал (если предусмотрено утепление стен);
- саморезы;
- шуруповерт;
- профлист.
На первом этапе необходимо установить нижнюю обвязку. Для этого к квадратным трубам (которые заранее вмонтированы в фундамент) горизонтально по всему периметру будущего гаража привариваются металлические уголки.
Затем к нижней обвязке привариваем вертикальные стойки. Они также будут выполнены из уголка. При этом нужно соблюдать шаг соответствующий ширине профлиста. После этого к верхней части по всему периметру приваривается еще один уголок (это будет верхняя обвязка). Конечно, при всех работах необходимо строго следить за горизонтальностью и вертикальностью всех стоек и перекладин.
Для самих ворот также делается каркас из металлических уголков, которые нужно усилить ребрами жесткости. На каркас привариваются петли, и вся конструкция вешается на стойки проема. После этого их нужно обшить профлистом. Более подробно с изготовлением ворот и их установкой можно познакомиться, просмотрев видео.

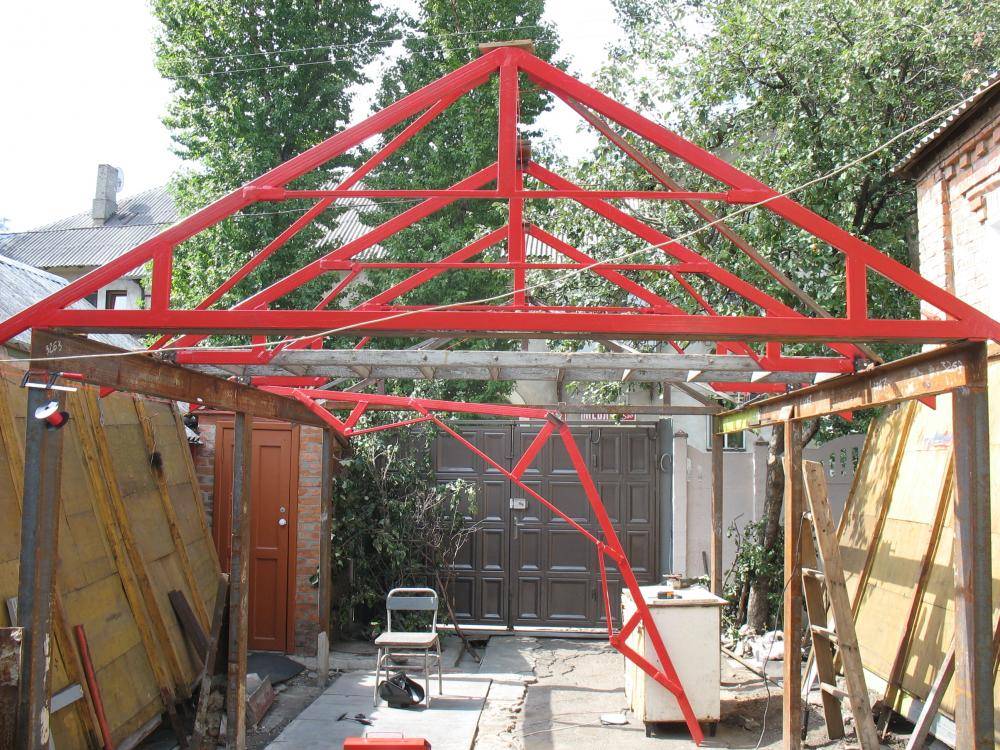

Теперь стоит сделать стропила для крыши. Тут можно выбрать два варианта, в зависимости от типа крыши. Она может быть:
- односкатной;
- двухскатной.
Первый вариант наиболее простой. При использовании односкатной крыши каркас гаража делается с уклоном в одну из сторон. Выбор наклона зависит от положения самого гаража. Сторона выбирается так, чтобы вода, которая будет стекать с крыши, не попадала на соседние строения. Иногда гараж со всех сторон (кроме передней) окружен строениями, в этом случае уклон делается в сторону ворот. При этом на крыши следует установить желоб для отвода воды.
После этого к верхней части, поперек гаража, привариваются металлические уголки, а уже на них ложится кровельный материал. В качестве последнего можно выбрать профнастил, только в этом случае кровельный.
Если принято решение делать крышу двухскатной, то все стенки гаража делаются на одном уровне. Затем устанавливают стропильные пары, усиленные откосами. Число таких пар должно соответствовать количеству вертикальных стоек. Как это должно выглядеть, можно посмотреть на фото.
Размеры, место на участке
Что же необходимо для гаража из металлопрофиля?
Чтобы рассчитать количество необходимого материала достаточно длину гаража поделить на размеры листа металлопрофиля. Покупая материал, рекомендуется прибавить 10%, поскольку обязательно будут стыки и нахлест.
Материалы, которые понадобятся:
- Металлопрофиль;
- Металлические трубы для каркаса;
- Утеплитель;
- Подложка термоизоляции;
- Цемент;
- Саморезы;
- Песок;
- Щебень;
- Герметик.
Конечно не обойтись и без инструмента:
- Кусачки;
- Горизонтальный и вертикальный профиля;
- Шуруповёрт;
- Дрель с насадкой миксерной;
- Емкость, в которой можно сделать раствор;
- П-образный профиль;
- Штыковая и совковая лопаты;
- Отвес;
- Лом;
- Болгарка и диск по металлу.
Когда материалы и инструменты подготовлены, можно начинать подготовительные работы.
Подходящие материалы: дерево, металл, листы, панели
Положительные и отрицательные свойства металлопрофиля в качестве отделочного материала для гаража
Металлопрофиль как облицовочный и каркасный материал обладает преимуществами и недостатками. К положительным моментам использования металлопрофиля относятся:
- Материал является универсальным, так как его часто используют при строительстве крыш, перекрытий, ограждений, в качестве облицовочного материала для стен. Металлопрофильные листы позволяют изготовить крышу и стены любой формы.
- Профильные трубы являются крепким, лёгким и удобным при монтаже материалом. Общий вес конструкции гаража будет оказывать небольшое давление на основание, поэтому для построек такого типа достаточно малозаглубленного фундамента.
- Чтобы придать любую форму металлопрофильному листу, необходимы только ножницы по металлу.
- Материал хорошо скрывает неровности закрытой поверхности.
- При возведении крыши нет необходимости устанавливать балки большого размера и массивную обрешётку.
- Благодаря полимерному покрытию, металлопрофиль обладает повышенной устойчивостью к воздействию критических температур и неблагоприятных погодных условий. Эта особенность положительно влияет на долговечность металлопрофиля. Сроки его эксплуатации достигают 50 лет.
- Материал является экологически чистым, так как при его изготовлении не используются вредные вещества.
- Полимерное покрытие при нагревании не изменяет структуры, сохраняя свои характеристики.
- Материал пожаробезопасный.
Перечень положительных свойств металлопрофиля велик, но имеются и недостатки этого материала:
- При попадании на поверхность металлопрофиля капель дождя, града и других твёрдых веществ и предметов издаётся усиленный громкий звук, напоминающий барабанную дробь. Это может вызывать дискомфорт и раздражение слуха. В связи с этим необходимо применять звукоизолирующие материалы, например, минеральную вату или пенопласт.
- При повреждении защитных полимерных слоёв металлопрофиль остаётся незащищённым от коррозии.
- Обладает высоким уровнем теплопроводности, поэтому при разнице температур возникает конденсат с внутренней и внешней сторон материала.
Металлический гараж своими руками: общая информация
Металлический гараж имеет наружную обшивку и кровлю из листового металла. На эти цели пойдёт:
- Листовая сталь:
- с оцинкованным покрытием на основе из нержавейки, от 0,4 до 2 мм толщиной;
- горячего проката (толщиной 0,5 — 4,0 мм), лист обыкновенный, обрезной, предпочтительный для всех видов сварки.
Профилированный лист (профнастил) С или НС — листовой материал холодного проката толщиной 0,8мм с волнообразным профилем и высотой волны от 8 до 44мм:
- с двусторонним оцинкованным покрытием;
- с декоративным лакокрасочным покрытием (ГОСТ 30246);
- с двусторонним полимерным покрытием (полиэстер — экономичен, пурал, PVDF — универсален).
- с односторонним покрытием цинк— полимер.
Сэндвич-панель — многослойный стеновой и кровельный материал (металл, теплоизолятор, клеевой слой из ППУ).
Справка: Как построить металлический гараж из сэндвич панелей? По сборно-разборной технологии.
Как собрать металлический гараж?
Сам по себе металлический лист противостоять несущей нагрузке не способен. Для этих целей понадобится силовой каркас. Он будет тоже из металла. В зависимости от функциональных особенностей постройки подойдут:
- стальные трубы овального или прямоугольного профиля 25х50 и 20х40;
- уголок 35х35;
- швеллер стальной.
Соединять все эти элементы между собой можно:
- разъёмным соединением (болтами, саморезами по металлу);
- неразъёмным соединением (точечной электросваркой).
Выбор вида соединения упростит или усложнит процесс возведения.
Если для соединения разъёмным крепежом достаточно шуруповёрта, то сварка потребует не только сварочного аппарата, но и умения им пользоваться, навыков получения надёжного сварного шва.
Почему стоит строить?
- Построить железный гараж своими руками можно за один месяц.
- На начало застройки участка в таком гараже можно хранить инвентарь и оборудование, необходимое для строительства дома.
- Если нет нужды в консервации транспортного средства на большой срок, гараж можно построить без дополнительных вложений в утепление, внутреннюю и внешнюю отделку, устройство пола и потолка.
- Прочность и долговечность материала гарантируют надёжную защиту от превратностей погоды и механических повреждений.
- При необходимости такой гараж можно передвинуть, разобрать, перевезти на другое место.
- Он долговечен.
- Не требует постоянного ухода.
- Экономичен, в сравнении с другими строительными материалами.
На какое основание можно поставить металлический гараж? Так как гараж весит чуть больше 1 тонны, можно обойтись свайным или ленточным фундаментом, а при возведении на время — вообще без него, монтируя на забивные анкеры.
Что надо учесть:
- Железо для гаража не хранит тепло, быстро нагревается и так же быстро остывает.
- Появление на внутренних стенах конденсата провоцирует процесс ржавления.
- В условиях пожара содержимое выгорает.
- Взломать сборно-разборную металлическую конструкцию и даже вывезти — не такое уж хитрое дело.
Подходящим вариантом для дачного участка будет:
- сборный гараж из готовых заводских конструкций; он легко собирается (при наличии готового фундамента) 2-мя работниками за 6 часов;
- сборный гараж на металлическом каркасе; технология доступная для любого, кто владеет слесарным инструментом и знаком с основами строительных работ; позволяет использовать листы и элементы проката, бывшие в употреблении;
- цельносварная конструкция, надёжность которой выше, как и требования к профессионализму исполнителей.
Как сделать железный гараж на фундаменте? Одним металлом не обойтись.
