Гараж из металлопрофиля: полезные рекомендации и алгоритм выполнения

Подготовка к строительству

Пример чертежа

Размеры гаража необходимо рассчитывать исходя из размеров автомобиля. На рисунке ниже представлен образец. С учётом свободного пространства, необходимого для хранения инструментов и других принадлежностей в гараже, получается такой план:

Гараж из металлопрофиля: рисуем чертёж

Высота гаража с односкатной крышей до потолка должна быть не меньше 2140 мм.

Выбор качественного материала

Всё зависит от конкретного производителя. Иной раз, проведя рукой по поверхности листа, можно увидеть, как краска и покрытие остаются на пальцах. Чтобы не столкнуться с этим, нужно знать, как правильно выбрать профнастил:

Для строительства гаража вам понадобится стеновой профнастил. Он обозначается как ПС или С. Цифрами в маркировке обозначают высоту волны. Чем она больше, тем жёстче листы материала. Соответственно, выше его цена. Однако в случае с гаражом лучше не экономить и не покупать металлопрофиль марки С 10 или ниже. Лучше купить материал с большей высотой волны.
Что касается толщины самого металла, то оптимально для гаража выбирать листы 0,5 мм. Они могут быть толще — до 1 мм. Однако тогда их вес также увеличится.
Выбирать стоит профнастил проверенных производителей. Дешёвые варианты могут оказаться котом в мешке.
Покрытие металлопрофиля может быть простым лакокрасочным, оцинкованным или полимерным. Предпочтительно выбирать последние два варианта. Они устойчивы к коррозии и служат дольше.

Какие материалы нам понадобятся и сколько

Нам нужен материал для:

фундамента,
стен,
крыши,
ворот,
каркаса,
утепления,
пола (стяжки).

Для стен, крыши и ворот мы используем металлопрофиль. Как рассчитать необходимое его количество? Это зависит от общей площади стен и крыши и размеров листа. Стандартные размеры стенового профнастила — длина 2 м, рабочая ширина 1,1 м. Зная параметры вашего гаража, вы можете легко посчитать количество листов.

Оптимальный тип фундамента под гараж из металлопрофиля — свайный. Он прекрасно выдерживает нагрузку, и является простым для создания. Вам будет достаточно винтовых свай сечением 108 мм. Их нужно вкрутить в грунт, затем наварить на них оголовки и смонтировать несущую раму. Для этого используйте швеллер и профильные рейки нужных размеров.

Каркас стен и ворот ворота гаража будем собирать тоже из металлических профильных реек. Для бетонной стяжки пола понадобится цементный раствор.

Утепление гаража можно выполнить с помощью минеральной ваты или пенопласта. Пенопласт — это недорогой, и поэтому привлекательный вариант. Однако нужно учесть, что он имеет малую механическую прочность, легко возгорается, и может выделять токсичные вещества летом при нагревании. Минеральная вата очень хорошо удерживает тепло и не горит. Однако её использование требует обязательной паро- и гидроизоляции с обеих сторон, чтобы она не накапливала влагу. Мы будем использовать пенопласт как самый простой вариант.

Вам понадобятся саморезы по металлу, металлопрокат — уголки, профильные трубы, деревянные бруски.

Сборка каркаса

Делая гараж из профнастила своими руками, нужно особое внимание уделить сборке каркаса сооружения, который можно построить из металла или древесины. Большинство опытных мастеров сходятся во мнении, что оптимальный вариант – металлические трубы диаметром 4 мм2. Выбор материала для каркаса зависит от веса, толщины и типа профнастила

Работы выполняют в следующем порядке:

Выбор материала для каркаса зависит от веса, толщины и типа профнастила. Работы выполняют в следующем порядке:

При заливке фундамента каждые 1-1,5 м устанавливают опорные стойки каркаса, укрепив элементы в вертикальном положении временными распорками. Высота стоек обычно составляет не менее 2-2,2 м.
Опорные стойки каркаса связывают верхней и нижней обвязкой. При работе с металлическими конструкциями крепеж осуществляется с помощью дуговой сварки.
В местах, расположенных поблизости от дверных проемов, каркас укрепляют подкосами, чтобы придать конструкции дополнительную жесткость.
Изготовляют стропильную систему кровли. Наиболее простой и экономичный вариант для гаража из профнастила – односкатная крыша с уклоном 10-15 градусов. Для нее опорный каркас с одной стороны наращивают стойками, а затем устанавливают стропильные ноги.

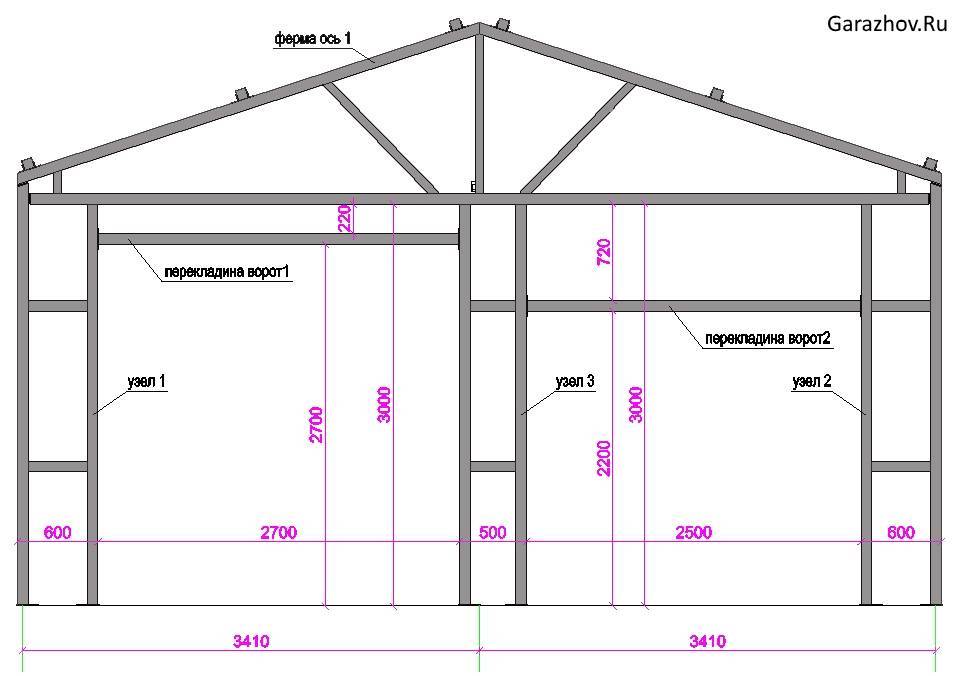

Схема каркаса

Процесс укладки профнастила

Перед тем как покрыть крышу гаража профнастилом делают несущую обрешетку для профлиста. Она будет сплошной или разряженной, величина шага между досками, зависит от выбранного кровельного материала. Рекомендуется использовать профнастил с маркировака Н — несущий, или НС — универсальный. Чем больше высота волны на листе, тем более разряженная обрешетка допускается.

Некоторые разновидности профнастила имеют особые капиллярные канавки. Они помогают отводить влагу и надежно скрепляют листы между собой.

При монтаже приходится поднимать листы на крышу. Для этого можно использовать доску, и опираясь на нее подавать материал. Некоторые мастера делают отверстие на краю листа по центру. Затем, при помощи загнутого гвоздя, привязанного к бечевке, поднимают профлист. В таком положении работу без труда можно выполнить вдвоем.

На крыше гаража профнастил укладывают с нахлестом в две волны. Далее, кровельный материал прикручивают при помощи специальных саморезов

Важно подобрать крепление одного цвета с кровлей, а также чтобы была полимерная шайба. Так, вы получите герметичное соединение, которое не изогнет профлист

Нахлест для профлиста марки НС-8 и НС-10 всегда должен быть в две волны. Другие разновидности, с большей высотой волны, можно соединять на одну волну. Величина наезда одного ряда на другой зависит от уклона кровли. Если угол больше 30° достаточно 150 мм, а при уклоне в 15—30° потребуется не меньше 200 мм. Наибольшее количество материала потребуется на крышах с уклоном до 15°, так как тут минимальный нахлест рядов равен 250 мм.

Иногда обстоятельства вынуждают проектировать односкатную крышу из профнастила на гараж с углом ската меньше 12°. Для того чтобы влага не проникла в гараж потребуется обрабатывать стыки герметиком.

Самый ответственный момент — крепление первого листа

Важно чтобы он лежал ровно, так как небольшое отклонение приведет к проблемам. Не забудьте оставить свес в 100—200 мм, он защитит стены от попадания влаги

Первый лист профнастила закрепите в нижнем углу крыши, при помощи одного самореза. Затем положите второй лист и подкорректируйте положение так, чтобы свес был одной величины на всей длине. Теперь можно прикрутить материал окончательно.

После того как было смонтировано кровельное покрытие на гараже из профнастила остается прибить ветровые доски. На всю работу, от устройства каркаса до последнего самореза, уйдет не больше двух—трех дней

Во время работы следите за техникой безопасности, передвигайтесь по крыше с осторожностью. Тогда вы сохраните свое здоровье и сделаете кровлю из профнастила своими руками

Плюсы и минусы профнастила

Положительные свойства:

огнестойкость и отсутствие деформации под воздействием высоких температур;
негигроскопичность;
наличие рёбер жёсткости, обеспечивающих прочность и устойчивость к механическому воздействию;
широкий выбор цветового решения полотен;
небольшой вес по сравнению с другими популярными строительными и отделочными материалами;
достаточно долгий срок эксплуатации – до 20 лет;
экологическая безопасность;
сравнительно невысокая цена.

Недостатки:

торцы металлических листов не защищены антикоррозийным составом;
внешнее покрытие довольно легко повреждается, места царапин и сколов со временем ржавеют;
под воздействием солнечных лучей теряет насыщенность цвета и через 3-4 года эксплуатации становится более блеклым, возможно выгорание пятнами;
нагревается под солнцем и передаёт тепло близлежащим элементам конструкции.

Собираем каркас гаража из металлического профиля

Сборку каркаса каркас гаража из металлического профиля лучше проводить в отработанном десятилетиями порядке:

Начинаем с нижней рамы. Сваренная из труб рама кладется на фундамент. Её нужно выровнять, все стороны должны располагаться горизонтально.
Выставив нижнюю раму по уровню, мы крепим её к фундаменту.
Нужно установить вертикально и закрепить на раме угловые стойки гаража.
Устанавливаем боковые стойки для ворот.
Если расстояние между угловыми стойками слишком больное, устанавливаем промежуточные вертикальные стойки. Не забываем о дополнительных элементах, придающих конструкции жесткость.
Монтируем верхнюю раму гаража.
К верхней раме гаража крепим несущие конструкции крыши.

Если вы собираете каркас на резьбовых соединениях, сначала крепите детали на одну гайку. Контргайки добавите потом.

Наши ребята собирают каркас пристроенного к дому гаража

Как построить гараж из металлопрофиля

Листы металла — чрезвычайно пластичный материал, поэтому работать с ними очень просто. Для этого вам понадобится помощник, хотя бы на этапе настила крыши. Остальные работы вполне по силам сделать своими руками, а подробная инструкция к действию приведена далее.

https://www.youtube.com/watch?v=67_MmGVDZ6g

Алгоритм выполнения:

Предварительные работы. К ним относится расчистка и разметка участка, удаление деревьев и кустарников, а также больших камней и прочих нежеланных элементов. Плодородный верхний слой почвы можно переместить для дальнейших нужд, место строительства по возможности максимально выравнивается.
По периметру будущего строения размечаются основные габариты здания.
Для смотровой ямы или погреба выкапывается котлован, после чего происходит его облицовка. На этом этапе желательно предусмотреть максимально возможную гидроизоляцию, ведь влага обязательно будет попадать внутрь строения и вызовет постепенную коррозию кузова автомобиля.
Если в качестве опор выбран металлический уголок или труба, необходимо забетонировать его не менее чем на полметра в землю, чтобы конструкция не деформировалась при монтаже.
Деревянные брусы для каркаса хорошо скрепляют между собой и обязательно обрабатывают антисептическим веществом для защиты от порчи и появления плесени.
Сделать каркас для гаража — самая ответственная и важная часть работы. Даже при тщательном планировании нередко возникают «внештатные» ситуации, поэтому не стоит этого бояться. Желательно заранее прикупить металл с запасом именно для таких неожиданных затрат. Установленный каркас должен обладать высокой прочностью, надежно крепиться между собой. Для антикоррозийной защиты используется грунт (не менее два слоя), а также можно предпочесть оцинкованный профиль.
Настил крыши выполняется сразу же после установки каркаса. Для этого понадобится «высотное» оборудование типа стремянки, а также необходимый инструмент. Двускатная крыша посредине закрывается уголком из того же металлопрофиля. Для односкатной конструкции это условие не соблюдается, но обязательно необходимо сделать уклон для стока вод. Наклон чаще всего выполняют к задней торцевой стене, но можно сделать и набок при необходимости.
После установки крыши остается выполнить обшивку стен и ворот. Шаг крепления листов определяется индивидуально. Они не должны «гулять», поэтому необходима жесткая фиксация, а разметка проводится в зависимости от конфигураций листов металлопрофиля.
Ворота крепятся по тому же принципу, только необходимо сделать накладки на местах прилегания к петлям.
Необходимо сделать качественную вентиляционную систему, чтобы исключить скопления химических испарений при эксплуатации помещения. Для этого проще всего использовать две ПВХ трубы одинакового диаметра. Одна будет служить вытяжкой, и располагаться под потолком. Наружу она должна выступать не менее чем на 40 см от самой высокой точки конструкции. Вторая труба служит для забора чистого воздуха и располагается у самого основания фундамента. От строения ее необходимо отвести также на 40 — 50 см, а на конец поставить решетку от грызунов.

Строительство гаража из металлопрофиля — дело несложное, но требующее предельного внимания. Главным пунктом будущего проекта станет правильная планировка участка и определение необходимых габаритов строения. Вследствие легкого веса конструкции отпадает необходимость сооружения сложного и громоздкого фундамента, поэтому такие работы вполне выполнимы даже для начинающих мастеров. Подробный алгоритм действий и важные моменты указаны в нашей информации.

Подготовительные работы

Разметка для гаража, чертеж.

Для начала нужно сделать разметку местности.

Чтобы её сделать нужно забить колышки или арматуру, между которой натягивается веревка.

Посередине разметки по периметру копаются ямы в углах, их размер должен быть 0,5 метра/0,5 метра, в глубину также 0,5 метра.

При создании чертежа и строительстве нужно помнить, что часть внутреннего пространства заберут изолирующие материалы.

Для небольших мобильных гаражей достаточно будет составить чертёж самой «коробки».

Фундамент

Фундамент для гаража делается совсем не так, как для дома. В подготовленные ямы нужно вставить трубы и забетонировать в почве. После чего от трубы до трубы копается траншея с глубиной в 30 сантиметров. При необходимости можно установить опалубку, после чего все заливают бетонном.

Чтобы не появились трещины, рекомендуется фундамент и пол армировать. Стоит обязательно сделать фундамент выше, чем будет пол в гараже.

Если вы решили сделать смотровую яму, необходимо, чтобы уровень грунтовых вод был невысоким. Яму стоит выкапывать сразу, можно воспользоваться экскаватором, это упростит и ускорит процесс работы. В яме стенки выравниваются и края бетонируются, также их можно выложить кирпичами. Чтобы было удобнее, рекомендуется сделать ступени или лестницу, чтобы можно было в яму спускаться без затруднения. Только после этого бетонируется пол.

Чтобы сделать освещение в яме, нужно проложить проводку до того, как бетонировать пол!

Далее стоит приварить к столбам поперечные и продольные крепежи, которые делаются из труб либо уголка. Для этого необходима сварка, также можно воспользоваться услугами сварщика. Конструкцию можно сделать комбинированной, это может быть метал и дерево, тогда крепление делается с помощью болтов и саморезов. Каркас делается очень просто — это вертикальные, а также поперечные стойки.

Специалисты рекомендуют использовать листы материала категории С, это специальный стеновой материал.

Когда каркас для гаража готов, можно заняться опалубкой. Для этого на 5 сантиметров засыпается песок, потом щебень, все сверху заливается цементом, это и будет пол для гаража. Пол выкладывают тротуарной плиткой, или просто засыпают щебнем при желании можно оставить и пол из земли.

Каркас для стен должен иметь шаг около 45 сантиметров, но не больше. Чтобы ворота надежно могли держаться на каркасе, стоит приварить перекладины поперек, после чего они соединяются с угловыми трубами каркаса. Если сам каркас сделан качественно и симметрично, то пришить листы будет достаточно просто.

Строительство фундамента

Сам по себе металлопрофиль лёгок, поэтому для такого гаража подойдёт ленточный малозаглубленный фундамент, имеющий ширину не более 30 см и высоту около 20–30 см или готовые плиты, изготовленные из армированного бетона и широко используемые в строительстве.

Что касается непосредственно самой технологии строительства, то здесь работу следует начать с разметки гаражного фундамента по всему его периметру всего запланированного строения, а при необходимости осуществить и разметку места под смотровую яму, для этой цели можно использовать штыри и верёвку.

Утепление стен и внутренняя отделка

Как уже упоминалось ранее гараж может быть дачным — для сезонной стоянки машины и не более и гаражом-мастерской, где бы можно было работать и зимой. Для второго варианта необходимо утепление. Здесь в качестве утеплителя лучше использовать вату: каменную или минеральную, которая внешне напоминает маты. У этих материалов много положительных характеристик и отзывов, а также они удобно укладываются между рейками профиля.

Толщина матов должна быть не менее 5 см и не более 10 см этого достаточно. Крепятся они к стенам с помощью реек или специального клея. После закрепления матов поверх лучше закрепить водоизоляционную плёнку.

Внутренняя отделка гаража

Дальше идёт внутренняя отделка. Самый простой и удобный вариант — тонкие алюминиевые листы или те же металлические профилированные листы, крепящиеся на саморезы. Есть и такое мнение, что обшивать внутри стены в гараже не стоит, так как металлические покрытия могут привести к образованию конденсата.

Формирование ленточного фундамента

Процедура его создания делится на следующие этапы:

территория, подготовленная для строительства, расчищается от разного мусора и ненужных элементов; наносится разметка, для чего нужно ориентироваться на ранее созданный проект; в каждом углу устанавливаются колышки, обладающие хорошей прочностью; расстояние между колышками должно точно соответствовать тем сведениям, которые имеются в ранее созданном проекте; правильность замеров определяется с помощью лазерного уровня; между колышками натягивается прочная бечевка; по разметке делается траншея, глубина которой равна примерно половине метра; важно убедиться, что стенки траншеи не отклоняются по вертикали и горизонтали; устанавливается опалубка, формируемая из обрезных досок или фанеры; на дне делается подушка из гравия и песка; в опалубку укладывается арматура; заливается конструкция качественным бетонным раствором, созданным непосредственно перед проводимыми работами;

После заливки нужно выровнять поверхность по горизонтали, после чего бетон укрывается полиэтиленом. Высыхает раствор примерно в течение трех дней, после чего можно приступать к последующим работам. Если разобраться в том, как построить каркасный гараж, то даже новичок легко справится со всеми этапами.

Возведение стен гаража

После возведения каркаса будущего гаража приступайте непосредственно к монтажу листов металлопрофиля.

Первый этап. Начинайте крепить листы с любого угла. Приставьте лист к каркасу и закрепите к стойкам с помощью саморезов.

Второй этап. Продолжайте крепить листы, пока не будет обшит весь гараж.

Третий этап. Дополнительно укрепите стыки при помощи стальных заклепок.

Четвертый этап. Оклейте готовые стены с внутренней стороны пароизоляционным материалом.

Пятый этап. Закрепите на стенах обрешетку под утеплитель и уложите в ячейки обрешетки минеральную вату.

Шестой этап. Уложите поверх утеплителя второй слой гидроизоляции.

Седьмой этап. Обшейте утепленные стены предпочитаемым материалом, к примеру, вагонкой.

Если высота листа металлопрофиля превышает высоту вашего будущего гаража, раскроите листы в соответствии с требуемыми размерами. Что касается фиксации листов, саморезы нужно вкручивать через каждые 25-30 см.

Этапы возведения каркаса стен и крыши

Черновой пол с его жестким основанием – опорная точка для возведения каркаса стен и монтажа стропильной системы под кровлю. Это один из самых трудоемких этапов строительства каркасного дома.

Монтаж вертикальных стоек для внешних стен

По уже имеющейся нижней обвязке делают разметку для крепления вертикальных стоек каркаса. Их длина определяет высоту потолка на этаже за минусом его чистовой отделки.

Работу начинают с установки угловых элементов с сечением не менее 100х100 мм. Их фиксируют двумя основными способами:

С помощью деревянного нагеля, который должен возвышаться над угловым соединением обвязки на 80-100 мм. В этом случае стойку буквально нанизывают на него.
С помощью оцинкованных металлических уголков с усилением.

Для стоек на прямых участках подойдет брус с меньшим сечением – 50х100 мм. Его соединение с обвязкой выполняют путем полной, неполной вырубки или с помощью стальных уголков. Здесь можно использовать крепежные элементы без усиления.

При определении шага стоек ориентируйтесь на ширину утеплителя или листового материала обшивки стен. Чтобы вертикальные элементы каркаса не кренились, их можно зафиксировать временными укосинами.

Верхняя обвязка каркаса и межэтажное перекрытие

Только после фиксации стоек строго вертикально и в неподвижном положении приступают к работе над верхней обвязкой. Все пазы и крепления в ней должны быть аналогичны тем, что имели место в аналогичном нижнем поясе. Это придаст конструкции хорошую пространственную жесткость.

Лаги из доски 50х200 мм с шагом 600-800 мм крепят гвоздями к брусьям верхней обвязки

Межэтажное перекрытие монтируют аналогично цокольному. Лаги из доски 50х200 мм с шагом 600-800 мм крепят гвоздями к брусьям верхней обвязки.

Если перекрытие является не элементом стропильной системы крыши, а полом второго этажа, его необходимо дополнительно усилить распорками. Их функцию выполняют обрезные доски, которые выстраивают между лагами в одну линию и фиксируют с помощью гвоздей. При ширине пролета второго этажа в 2,5-3 м достаточно одной линии распорок. Для большего пролета понадобится две параллельных линии.

Сборка стропильной системы

Стропильная система определяет форму крыши каркасного дома, возводимого с нуля. Чаще всего она бывает двухскатной.

Для стропил подходят доски с сечением 50х150 мм или 50х200 мм. Их устанавливают на брусья верхней обвязки с шагом 0,6-1,1 м.

Стропила также соединяют между собой, что придает кровле соответствующую жесткость и обуславливает ее несущую способность. Для этого используют следующие элементы:

продольные прогоны;
обрешетку;
ригели;
стойки;
лежень;
затяжку.

Если ширина пролет второго этажа или мансарды составляет менее 10 м и в доме нет несущих стен, кроме внешних, можно монтировать висячие стропила. Эта система предполагает крепление каждой стропилы одним концом к обвязке, а вторым – к встречному элементу. Затяжка в виде горизонтальной балки позволяет усилить конструкцию.

Преимущества

Поскольку профнастил изготавливается из металла, жесткость которому придают гнутые ребра различного по виду и высоте профиля (гофры, волны), то данный материал обладает следующими ценными для нас характеристиками:

прочность;
способность выдерживать большие нагрузки;
долговечность;
относительная вандалоустойчивость;
устойчивость к коррозии (если листы окрашены специальным полимерным покрытием или имеют антикоррозийное покрытие).

Кроме того, профнастил очень легко монтировать, крепить, вес одного листа относительно невысок, так что с работой даже без какого-либо сложного снаряжения вполне справятся два человека. Нужно отметить, что итоговая стоимость конструкции будет очень невысокой в сравнении, например, с кирпичной, а простоит такой гараж значительно дольше, чем сделанный из дерева.

Монтаж каркаса, возведение стен и крыши

Каркас конструкции можно собрать из оцинкованного П-образного профиля или металлической арматуры другого типа, скрепляя отдельные элементы при помощи болтов и саморезов по металлу.

На начальном этапе сборки металлический профиль нарезают кусками, обозначенной в чертеже длинны и на ровной площадке собирают из них первую стены. Вертикальные стойки монтируют с такой частотой, чтобы один металлопрофильный лист крепился на трех ребрах, то есть с шагом около полуметра. Для соблюдения симметричности сверяют перпендикулярность углов, измеряя длину диагоналей каркаса, которая должна быть идентична для всех углов. По такой же технологии собирают парную боковую стену гаража.
Конструкция тыльной стены строения определяется типом выбранной крыши – если она односкатная, то торцевую стенку можно собирать как прямоугольник, в случае же выбора двускатного покрытия – к ней понадобится приделать фронтон.
Лицевая стена также может конструироваться из двух частей: рамы в виде прямоугольника с отверстиями для ворот и фронтона. Из-за наличия подвижных элементов каркас рамы желательно сделать более мощным, это делается простой вставкой одного профиля в другой.
Каркасом ворот также служит профиль, из которого собирают два прямоугольника близнеца – створки ворот, укрепленных диагональными ребрами жесткости.
Отдельные элементы каркаса собирают в единую конструкцию на уже готовом фундаменте, для чего поставив все четыре стенки, скрепляют их между собой саморезами. Далее, всю конструкцию надежно фиксируют на фундаменте уголками, саморезами, дюбель-гвоздями или болтами.
Крышу собирают из того же профиля, путем конструирования треугольников по типу стропильной пары. Их желательно укрепить откосами. Количество таких элементов должно соответствовать количеству отвесных ребер на стенах конструкции. Каркас крыши фиксируют на стенах с помощью саморезов.
На заключительном этапе монтажных работ каркасы стены и крыши будущего гаража покрывают металлопрофилем. Начинают эту операцию с боковой стороны, там, где она соединена с рамой для фиксации ворот. Обшивку уже повешенного на петли каркаса ворот выполняют по той же технологии.

Земляные и фундаментные работы

Сборный монолитный фундамент

Закладывать фундамент на плодородном слое с растительностью не стоит — его нужно снять, в противном случае эта «живая губка» под нашим гаражом начнет гнить, а конструкция — перекашиваться. Чаще всего удалять приходится 10–15 сантиметров земли. Если планируется смотровая яма, то под нее нужно провести большее заглубление.

Теперь нужно вырыть траншею по периметру установленных колышков. Ширина и глубина — примерно 40–50 сантиметров. Если стенки траншеи не осыпаются, то так можно и оставить, «отстучав» их лопатой. Если грунт сыпучий, то нужно сделать хотя бы угловую опалубку, а лучше — укрепить весь периметр.

Далее готовим «подушку»: подсыпаем 5–7 см щебня в траншею, утрамбовываем, сыпем слой песка такой же толщины. Слегка смачиваем, разравниваем, после высыхания проводим трамбовку. Теперь можно закладывать сборный ленточный фундамент — собирается из ЖБ-блоков — или класть арматуру и заливать бетонную смесь для монолитного основания гаража.

Если пол также планируется делать бетонным, а не из листов, то можно установить опалубку выше уровня почвы на участке или подобрать блоки, чтобы они также превышали линию грунта. В этот импровизированный «котлован» позже можно будет уложить легкую арматуру и залить бетонный пол, не забывая про фундаментную «подушку» из щебня и песка.

Что понадобится для строительства

В первую очередь необходимо позаботится о наличии инструмента. Лист металлопрофиля не отличается значительной толщиной, поэтому крепление осуществляется обычной бытовой дрелью. Необходим также инструмент для монтажа самого каркаса здания, который лучше всего выполнить из металлического уголка или трубы небольшого сечения (для стоек подойдет размер 50×50, а для остальной обвязки достаточно размера 25×25). В зависимости от ваших возможностей и навыков можно использовать сварочный аппарат или дрель для болтового соединения.

Необходимые материалы:

Непосредственно листы металлопрофиля. Они имеют стандартные размеры и можно выбрать привлекательную расцветку в зависимости от ваших предпочтений. Металлический уголок (труба) для постройки каркаса. Для опор желательно использовать большее сечение. Крепежные элементы

Важно: монтаж листов крыши обязательно должен быть выполнен специальными саморезами для профнастила. Они окрашены в основной цвет конструкции, а также снабжены резиновой шайбой — уплотнителем для лучшей герметизации

Дополнительные платики для укрепления углов и важных несущих элементов конструкции. Обычно для этой роли подходят неиспользованные куски металла и обрезки уголка. Для ворот гаража необходимо приобрести достаточно надежные петли и врезной замок. Накладные гораздо дешевле, но не отличаются надежностью ко взломам. Дополнительное оснащение гаража погребом или смотровой ямой требует увеличения необходимых материалов. При необходимости, можно использовать внутри гидроизоляцию, дополнительное утепление, обшивку стен или настил пола деревянными листами. Для заливки несущих опор конструкции и формировании напольного покрытия используется стандартный бетонный раствор. Можно сделать пол из железобетонной плиты, но это потребует привлечения специальной техники.

Для дополнительного усиления крыши можно использовать раскосы. Они изготавливаются из металлических деталей, приобретенных для опор каркаса

Такое усиление поможет создать исключительно прочную поверхность, что немаловажно в суровом климате с большим количеством выпадаемых зимой осадков

Несколько стандартизированных схем для примера. Но Вы должны постараться сделать эти размеры под свой автомобиль и под его габариты.

Необходимые материалы и инструменты

Для собственноручного строительства гаража из металлопрофиля потребуются инструменты:

нивелир;
бетоносмеситель (если проектом предусмотрен бетонированный фундамент);
болгарка и диски по металлу толщиной 1,5-2 мм;
ножницы по металлу;
шуруповёрт;
свёрла;
рулетка;
пузырьковый уровень длиной не менее 80 см;
лопаты совковая и штыковая;
отвес;
виброплита или приспособление для утрамбовывания грунта (например, металлическая бочка, на 1/3 заполненная камнями).

Из материалов понадобятся:

профильные трубы;
профлист;
саморезы;
арматура для усиления фундамента;
песок;
гравий мелкой (для отсыпки) или средней (для фундамента) фракции;
петли для навешивания ворот и калитки;
замки и засовы.

Как правильно обшить основание гаража профлистом

Монтаж стен не может обойтись без качественных рифленых листов профнастила. Для гаража подходят только три его разновидности:

На материале может быть маркировка в виде буквы Н. Это самые прочные листы. Их толщина может достигать 1 см. Обладает высокой волной гофры. Бороздки создают повышенную жесткость. Применяют для кровли.
Маркировка НС указывает, что этот материал может использоваться для стен. Он имеет среднюю толщину (от 0,5 до 0,8 мм) и не очень большую высоту ребер.
Листы с буквой С – исключительно для стен. Для того чтобы сделать пребывание в гараже более комфортным, под таким профнастилом устанавливают утеплитель. Самый дешевый и тонкий из всех.

Монтаж гаража из профнастила можно начинать только после окончательного застывания бетона. Листы располагают в вертикальном положении обязательно внахлест (на одну волну). Обшивка гаража профнастилом производится по следующей схеме:

Первый лист плотно прикладывают к угловой стойке и, начиная с верхнего угла, крепят к ней. Выровняв профлист, крепят его к скелету гаража до самого низа. Для этого можно использовать шурупы или заклепки.
Используя шурупы, работы по монтажу будет выполнена быстро. Однако есть большая вероятность того, что, не прикладывая особых усилий, их выкрутят, а листы украдут. Так, проход в гараж для угонщиков будет абсолютно свободен.
Самым надежным видом крепежа считается заклепочный способ, но при этом заклепки должны подбираться строго в соответствии с толщиной профнастила. Чтобы крепеж не выделялся на стене, подбирайте заклепки так, чтобы их цвет соответствовал расцветке профлиста.
Второй лист и каждые последующие должны перекрывать предыдущие одной волной, которые в нескольких местах скрепляют между собой. Таким образом обшиваем гараж профнастилом со всех сторон.
Внутри помещения все стыки покрывают слоем герметика.

Строительство гаража своими руками

Самый простой каркасный гараж из профильной трубы реально построить своими руками за несколько дней. Для устройства крыши может понадобиться один помощник.

Устройство фундамента

Фундамент под каркасный гараж нужен для большей устойчивости конструкции, препятствования ее проседанию в грунт. В зависимости от качества грунта и финансовых возможностей это может быть:

железобетонная монолитная плита;
монолитная бетонная стяжка с армированием;
мелкозаглубленный ленточный фундамент;
свайный фундамент.

Самый дорогостоящий — первый вариант. Для транспортировки и укладки монолитной плиты понадобится спецтехника. Гораздо быстрее и дешевле залить стяжку или ленточное основание по периметру строения.

Для этого строительную площадку расчищают, снимают верхний слой грунта, засыпают песчано-гравийную подушку. Затем делают опалубку и заливают бетон. Основание каркасного гаража из металлопрофиля приподнимают на 15-20 см над землей, чтобы защитить его от подтопления.

Сборка стен и крыши

Каркас из металлопрофиля возводят по аналогии с конструкцией из пиломатериалов:

Выполняют нижнюю обвязку. Профильные трубы нарезают в соответствии с расчетами, фиксируют на фундаменте (по выпущенной арматуре), последовательно соединяя металлическими уголками или сваркой.
Устанавливают вертикальные стойки. Работу начинают с углов, с шагом 50-60 см.
Монтируют верхнюю обвязку. Она является основанием для установки крыши.
Крепят поперечные ребра жесткости.
Устанавливают заранее собранные кровельные фермы. Они имеют вид треугольников, посередине укрепленных распорками. Соединяются в верхней части коньковым профилем. На небольшой гараж достаточно 3-4 ферм.
Для укладки напольного покрытия к трубам нижней обвязки приваривают металлические лаги с шагом 40-60 см.

Установка ворот и обшивка гаража

После сборки каркаса приступают к установке гаражных ворот. Для этого используют профиль из металла с сечением 60х60 мм. Из него изготавливают детали по размерам будущих ворот, соединяют сваркой или металлическими уголками. Затем навешивают на них петли, обшивают профлистом и устанавливают конструкцию на место.

Для обшивки стен и крыши гаража также используют оцинкованный профлист. Он легкий, недорогой и хорошо поддается резке. Альтернатива — профилированный лист с дополнительным слоем из красящего полимерного покрытия. Крепление материала к каркасу выполняют оцинкованными саморезами с резиновой прокладкой.

Оформить стены каркасного гаража из металлопрофиля можно и сайдингом. В этом случае их сначала обшивают листами фанеры или OSB.

Таким образом, гараж из профильной трубы не требует больших денежных вложений и сложного ухода, но позволяет защитить автомобиль от негативных внешних воздействий, угона.

Гараж из металлопрофиля своими руками
