Гараж из лстк: строим сами

Преимущества ЛСТК

Короткие сроки строительства ЛСТК … судите сами, на изготовление деталей ЛСТК, У НАС НА ЗАВОДЕ, уйдёт от 5-ти до 7-ми рабочих дней. Мы обеспечим доставку профилей и комплектующих ЛСТК, транспортом нашей компании, в любой регион страны в кротчайшие сроки. На сборку конструкции (например в 200 кв. метров) мобильной бригадой из 3 — 4 человек потребуется две — три недели. При этом не нужно никаких грузоподъёмных механизмов, лишь шуруповёрты и знания опытных монтажников.

Сборка конструкций по технологии ЛСТК может проходить в любых климатических условиях и в любое время года. Для этого достаточно бригады от двух человек. Элементы конструкции собираются непосредственно на объекте как конструктор благодаря легкости каждого элемента и точности размеров при помощи само-сверлящих шурупов.

ЛСТК технология позволяет создать стены любой толщины, все стеновые пространства заполняются современными утеплительными материалами, которые позволяют получить высочайший класс энергосбережения здания. Так же надо отметить, что при возведении зданий по технологии ЛСТК отсутствует их усадка, что позволяет снизить затраты на фундамент.

Сейсмическая устойчивость зданий из ЛСТК … крайне актуальна в районах с повышенной геологической активностью земли. Прочная стальная конструкция выдерживает до 9 баллов интенсивности землетрясения. Конечно же основная задача здания из ЛСТК это не сохранение конструкции в её идеальных геометрических формах после землетрясения, а сохранение жизни людей путём сдерживания быстрого разрушения, что даёт дополнительное время для эвакуации.

Технология ЛСТК — это ВЫСОКОТЕХНОЛОГИЧНОСТЬ — со своей возможностью поставки и возведением целых зданий-модулей и их несущих конструкций в кротчайшие сроки, со всеми своими беcспорными преимуществами (это лёгкость, прочность, сейсмическая устойчивость, снижение транспортных расходов, уменьшение трудозатрат, возможность размещения коммуникаций внутри каркасных стен и перекрытий, унификация конструкций и т.д.) перед традиционными деревянными, железобетонными, кирпичными и тяжёлыми из стали «чёрного металла» конструкциями.

Экологичность ЛСТК … оцинкованная сталь используемая в производстве лёгких стальных тонкостенных конструкций является экологически чистым материалом не выделяющим вредных веществ (и запахов) в атмосферу, безопасна для здоровья и окружающей среды. ЛСТК конструкции оказывают минимальное воздействие на природный ланшафт (и имеют возможность быстрого демонтажа).

Плюсы и минусы строительства зданий из ЛСТК

Для того, чтобы ознакомиться со всеми плюсами и минусами материала ЛСТК, можно изучить таблицу, представленную редакцией House Chief.

Достоинства
Недостатки
Завершить работы можно в кратчайшие сроки, не прилагая больших усилий. Скорость увеличивается в 3-4 раза по сравнению с обычными работами при использовании кирпича и бетона.
Средний срок жизни подобного строения не превышает 45 лет. Конструкцию нужно полностью демонтировать и возводить заново.
Дом очень лёгкий. Можно построить дополнительный второй этаж на обычную конструкцию с фундаментом.
Для расчётов и планирования строительных работ скорее всего потребуется помощь профессионала.
Строить можно зимой и летом в жару и снег. Материал не меняет свои качества и форму под дождём.
Чертёж, подготовленный экспертом, прочитать сможет лишь тот, кто знаком с данной системой

Важно убедиться в том, что все значения поняты правильно, чтобы не допустить отклонений и развала постройки.
Для проведения работ достаточно лишь небольшой бригады до четырёх человек.
В Российском законодательстве ещё не были установлены нормы для подобного строительства.
Для сейсмоопасных регионов постройки из ЛСТК – лучший вариант, они устойчивы даже при сильных колебаниях.
Для защиты профиля от огня обязательно нужно устанавливать специальную обшивку.
Стоимость материала невысока, при этом фальсифицировать материал никто не станет, а значит, нарваться на подделку невозможно.
В случае пожара конструкция не подлежит восстановлению.
Сварочные работы не требуются, поэтому сборка происходит с соблюдением правил безопасности

Несмотря на то, что плюсов очень много, минусы тоже есть, и кому-то они могут показаться весьма существенными. При изучении отзывов по ЛСТК можно обнаружить тенденцию к тому, что людям крайне сложно закрепить в помещении рамы и картины, телевизор. Материал очень хрупкий, поэтому использование гвоздей не рекомендуется.

Можно изучить фото-примеры домов из ЛСТК конструкций.

1 из 4

ФОТО: st7.stpulscen.ru

ФОТО: baltprofile.ruФОТО: tass-sib.ruФОТО: astekhome.ru

Строительство гаража своими руками: пошаговая инструкция с фотопримерами

Многое зависит от того, насколько хорошо был продуман проект гаража

Что же касается важности каждого из этапов строительства, то не стоит их делить на более или менее приоритетные. Каждый из них требует внимательного и аккуратного подхода

Начинать, естественно, следует с подготовительных работ.

Как правильно сделать разметку под фундамент

После того, как место постройки гаража определено, необходимо разровнять площадку и оборудовать поблизости участок для складирования материала, который будет использован в работе. Далее, при помощи рулетки нужно разметить линии расположения фундамента согласно проекту и, забив колышки, протянуть между ними бечёвку. В качестве колышков лучше использовать обрезки арматуры, которые легко забиваются в землю.

Вот так размечается местность перед началом работ  ФОТО: charpenteberleau.com

Смотровая яма для гаража: нюансы обустройства

После того, как разметка будущих стен выполнена, необходимо определиться со смотровой ямой. Она должна располагаться ровно по центру ворот, при условии, что в гараже вдоль одной из стен не будут расположены крупногабаритные стеллажи или полки, которые могут помешать въезду автомобиля

Именно о таких нюансах шла речь, когда говорилось о важности учёта в проекте каждой мелочи

Немного истории

Технология ЛСТК родилась в 50-х годах прошлого столетия в Канаде, где придумали строить частные дома, а затем и общественные здания при помощи стальных и очень легких тонкостенных конструкций

В нашей стране она появилась в начале этого века и сразу стала набирать популярность у россиян – благодаря доступности, быстроте строительства, отличным тепло- и шумоизоляционным свойствам, а также, что немаловажно, экономичности при эксплуатации.. Особенность технологии – простор огромному разнообразию фантазии в разработке архитектурно-планировочных решений: с ней вы можете построить как копию старинной русской усадьбы, так и дома в стиле хай-тек или фьюжн. Особенность технологии – простор огромному разнообразию фантазии в разработке архитектурно-планировочных решений: с ней вы можете построить как копию старинной русской усадьбы, так и дома в стиле хай-тек или фьюжн

Особенность технологии – простор огромному разнообразию фантазии в разработке архитектурно-планировочных решений: с ней вы можете построить как копию старинной русской усадьбы, так и дома в стиле хай-тек или фьюжн.

Легкий каркас может стать основой для дома любого стилевого решенияИсточник whirlwindsteel.com

Строим из дерева

Деревянная гаражная постройка гармонирует с жилым домом, сложенным из бруса или оцилиндрованного бревна. Однако строительство гаража из цельного массива дерева не каждому по карману. Каркасный гараж, сделанный из дерева, обладает теми же качествами, но при этом не сильно обременит ваш кошелек. Рассмотрим основные этапы строительства.

Пошаговая инструкция

Шаг 1

Положить на плитный фундамент нижнюю обвязку, закрепляя ее анкерами к бетонному основанию. Обвязка представляет собой доску или брус, ширина которых одинакова с размерами вертикальных стоек, а толщина составляет 50 мм. Если строите каркасный гараж своими руками, не забудьте предварительно настелить два слоя рулонной гидроизоляции: пергамин, бикрост, технониколь или других марок.

Шаг 2

Устанавливают деревянные стойки из бруса сечением 100×100 или 150×150 мм. Выставляют их строго вертикально по уровню и временно укрепляют укосинами. Две стойки добавляют для навешивания ворот.

Шаг 3

Соединяют верхние концы стоек обвязкой из такого же бруса, как и для стоек. Обвязочный пояс будет нести нагрузку от стропильной конструкции, поэтому толщина 50 мм будет для него недостаточной.

Шаг 4

Монтируют стропильные ноги. Материалом для них служат доски сечением 100×50 или 150×40, поставленные на ребро. При этом доска150×40 почти вдвое жестче на прогиб. Шаг стропил не должен превышать 60 см. Чтобы боковые стены гаража не разъехались под действием снеговой нагрузки, нижнюю часть стропильных ног соединяют затяжками из доски 100×50, которые одновременно послужат несущим основанием для гаражных антресолей.

Шаг 5

Выполняют монтаж кровельного покрытия. Выбор материала большой: профнастил, металлочерепица, ондулин.

Шаг 6

Навешивают ворота, обшивают наружные стены. После крепления чернового покрытия из фанеры или ориентировано-стружечной плиты (ОСП) закрепляют ветрозащитную пленку. Затем на дополнительной обрешетке крепят чистовую облицовку: вагонку, сайдинг или блок-хаус.

https://youtube.com/watch?v=nlYz8FI0UTQ

Комплект каркаса для гаража из ЛСТК:

  Профилированный лист С-8 (2500 мм);  Профилированный лист изготовлен в размер;  Профилированный лист С-10 (2500 мм);  Диагональный срез профилированного листа торцевой панели выполняется по месту монтажа;  Окна, двери, ворота приобретаются отдельно;  Комплект внешних углов;  Комплект подшивки свесов кровли;

  Профилированный лист С-8 (2500 мм);  Профилированный лист изготовлен в размер;  Профилированный лист С-10 (2500 мм);  Диагональный срез профилированного листа торцевой панели выполняется по месту монтажа;  Окна, двери, ворота приобретаются отдельно;  Комплект внешних углов;  Комплект подшивки свесов кровли;

  Профилированный лист С-8 (2500 мм);  Профилированный лист изготовлен в размер;  Профилированный лист С-10 (2500 мм);  Диагональный срез профилированного листа торцевой панели выполняется по месту монтажа;  Окна, двери, ворота приобретаются отдельно;  Комплект внешних углов;  Комплект подшивки свесов кровли;

  Профилированный лист С-8 (2500 мм);  Профилированный лист изготовлен в размер;  Профилированный лист С-10 (2500 мм);  Диагональный срез профилированного листа торцевой панели выполняется по месту монтажа;  Окна, двери, ворота приобретаются отдельно;  Комплект внешних углов;  Комплект подшивки свесов кровли;

  Профилированный лист С-8 (2500 мм);  Профилированный лист изготовлен в размер;  Профилированный лист С-10 (2500 мм);  Диагональный срез профилированного листа торцевой панели выполняется по месту монтажа;  Окна, двери, ворота приобретаются отдельно;  Комплект внешних углов;  Комплект подшивки свесов кровли;

Порядок взаимодействия при строительстве дома

Итак, у вас возникло желание жить в собственном доме. Именно жить, а не заниматься строительством. Строить дом будем мы. И если мы с вами будем следовать предложенного порядка взаимодействия, этот момент наступит очень быстро.

1. Консультация. Вы приходите к нам в офис или запрашиваете информационные материалы посредством электронной почты. Принимаете решение о строительстве сборного дома по технологии ЛСТК. Cоветуем на этом этапе вызвать нашего специалиста непосредственно на место строительства дома или гаража. Это позволит четко определить объем работ, произвести предварительные замеры площадки под строительство сборного дома, дать рекомендации по выбору фундамента.
2. Договор. Мы знакомим вас с конструктивными особенностями строительства по технологии ЛСТК. Предлагаем варианты сборных домов. Выбираем внутреннюю планировку. Помогаем определиться с выбором материалов отделки будущего дома и заключаем договор. Как показывает пркатика, это самый ответственный и сложный этап. Мы постараемся профессионально провести консультации и максимально облегчим ваш выбор.
3. Подготовка площадки. В период изготовления и комплектации конструкций сборного дома мы будем готовить площадку под строительство. Произведем планировку участка. Смонтируем конструкции фундамента, вариант которого мы с вами выберем на втором этапе.
4. Сборка конструкций. Сразу после поступления комплекта конструкций мы приступим к сборке дома. К этому моменту фундамент готов и произведены все дополнительные работы.
5. Сдача дома и заезд счастливого обладателя индивидуального жилья. Как правило, хозяин присутствует на месте строительства дома в течение всего периода производства работ, а наличие четкой рабочей документации дает возможность ознакомиться и проверить, что и как собирается. Потому, на заключительном этапе, разочарований не происходит. За исключением случая, когда вы на сэкономленные деньги посетите теплые страны. В этом случае мы добавим вам приятных моментов — удивление от того, что дома может быть так же приятно, как на отдыхе.

Известные бренды

Компания ЛСТКстройГрупп предлагает вам приобрести высококачественный металлопрофиль от крупнейшего российского производителя ООО ПрофСтальПрока, термопрофиль собственного производства, а так же бельгийского бренда Frisomat. Вся продукция, представленная в нашем ассортименте, обладает всеми необходимыми сертификатами качества, с которыми вы при желании можете подробно ознакомиться на нашем официальном сайте.

 Деятельность предприятия была полностью нацелена на создание доступного и массового жилья  в России. На этом предприятии использовался непрерывный процесс инноваций, а сам бренд славился следующими своими преимуществами:

• внедрением новых эффективных разработок;
• использованием новых технологий;
• созданием прогрессивной продукции.

Бельгийская корпорация Frisomat также является признанным лидером в сфере своей специализации, работая над производством легковозводимых зданий уже более 30 лет. За это время специалистами компании было реализовано более 20000 проектов жилых и производственных объектов, возведенных в различных климатических условиях.

 Если вы решили купить надежный металлопрофиль, полностью соответствующий российским и европейским стандартам качества, то мы рекомендуем вам продукции от этого известного производителя.

Строим гараж из ЛСТК своими руками: проектирование, сборка, укладка кровли

Если строительство жилого дома без специального образования выполнить не удастся, то с гаражом всё намного проще, а потому разберём, как его собрать самостоятельно. Основная проблема здесь в проектировании. Не стоит думать, что если это подсобное помещение, то можно сделать набросок на листе бумаги, взять в руки ножницы по металлу и приступить к сборке. В любом случае придётся предварительно потратиться. Но обо всём по порядку.

Проект будущего гаража: приобрести или заказать?

Проблема проектирования заключается в том, что при строительстве из ЛСТК требуются точные расчёты максимальной нагрузки на профиль, который может просто не выдержать массивной крыши. В этом случае гараж сложится как карточный домик. Хорошо, если внутри не будет людей. Поэтому лучше заказать проект, хотя для экономии средств вполне можно приобрести типовой, уже готовый, что обойдётся в разы дешевле. Если же Вы решили рискнуть, то примерные типовые проекты всегда можно найти в сети интернет в свободном доступе. Ниже представлены некоторые из них.

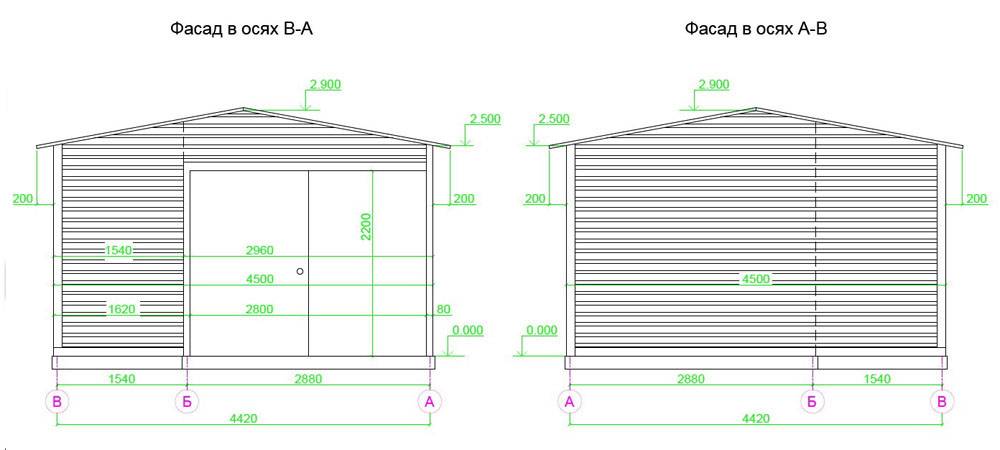

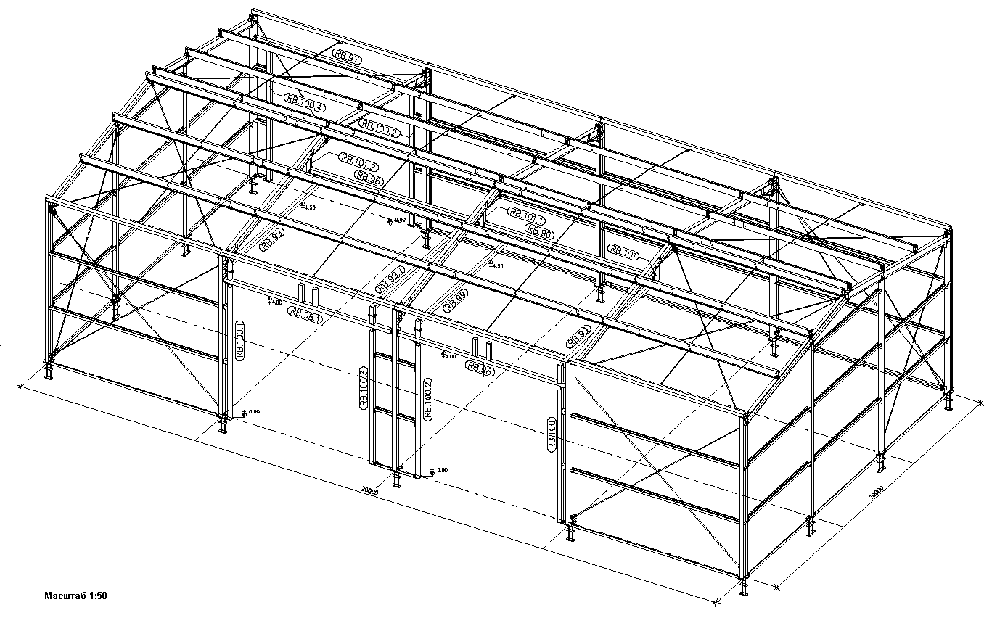

Проекты гаража из ЛСТК с размерами:

Конечно, если всё сделать аккуратно и качественно и при этом не сильно нагружать крышу, такие гаражи вполне имеют право на существование.

Готовим основание под будущий гараж: необходимые действия

Понятно, что человек ставит гараж не на день – два. А значит нужно как следует подготовить место. Для начала его следует очистить от мусора и разровнять. После, при помощи колышков и верёвки размечаем расположение будущих стен гаража. Если поверхность заасфальтирована или выложена плитами, тогда всё намного проще.

Теперь готовим всё, что нам понадобится в работе. Это:

• шуруповёрт;
• рулетка, простой карандаш;
• рулетка, монтажный уровень;
• саморезы по металлу (саморезы по дереву использовать запрещается);
• ножницы по металлу;
• профиль П-образной формы.

Подготовив всё необходимое, переходим к основной работе.

Строительство гаража идёт полным ходом

Собираем и обшиваем каркас гаража

Вообще это тема для отдельной статьи, поэтому здесь дадим объяснения в общих чертах. Если Вы когда-либо собирали дома короб для ГКЛ или ПВХ панелей, Вам будет проще.

Нарезаем по размерам чертежа металлический профиль, части которого скрепляем саморезами. Лучше собрать все стенки по отдельности в горизонтальном положении, после чего подняв их скрепить между собой. Естественно, что это работа не для одного человека. После того, как стенки будут соединены, поднимаемся наверх при помощи стремянки и монтируем каркас крыши, который дополнительно закрепит соединения стен.

Хороший проект поможет собрать вот такой аккуратный гараж

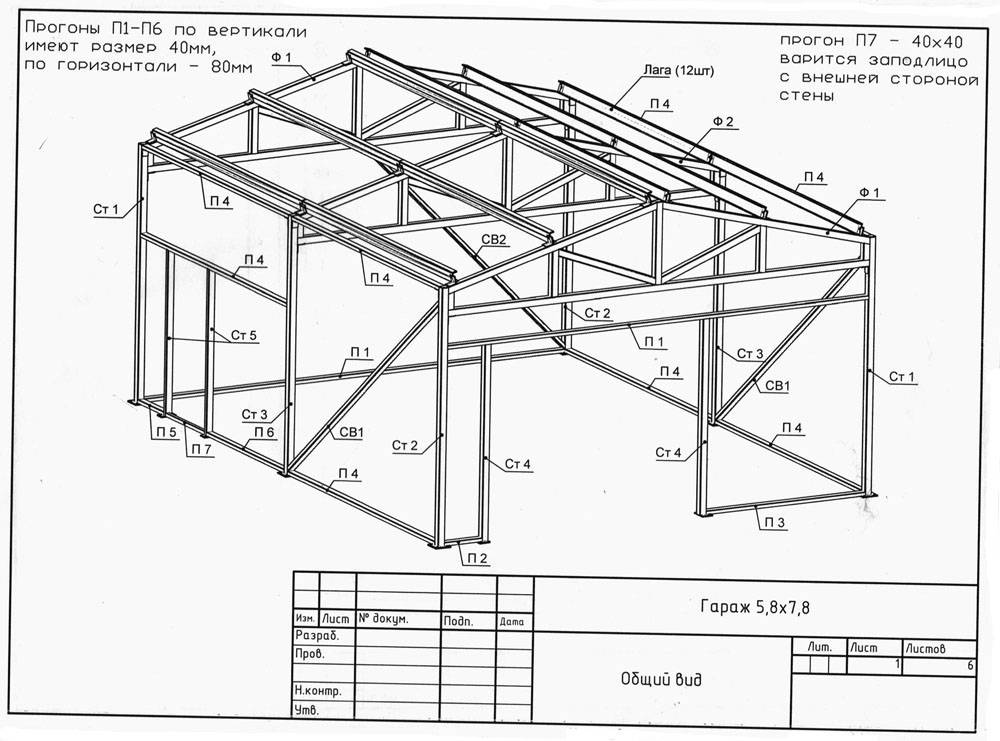

Проект гаража из конструкции с применением ЛСТК

Основой для построек из ЛСТК является несколько разновидностей стального профиля. Основной профиль, из которого изготавливаются все вертикальные части каркаса, воспринимающие вес и нагрузку, называется стоечным. Материал имеет С-образное сечение, что обеспечивает необходимую поперечную жесткость, обязательно подвергается термообработке и цинкованию.

Вторая группа профилей с П-образным сечением называется направляющими профильными элементами. Например, чтобы получить стенку гаража из ЛСТК, на фундамент укладывают направляющий профиль, в него устанавливают от шести до десяти вертикальных отрезков стоечного профиля, после чего верхушки стоек связывают еще одним горизонтальным профилем.

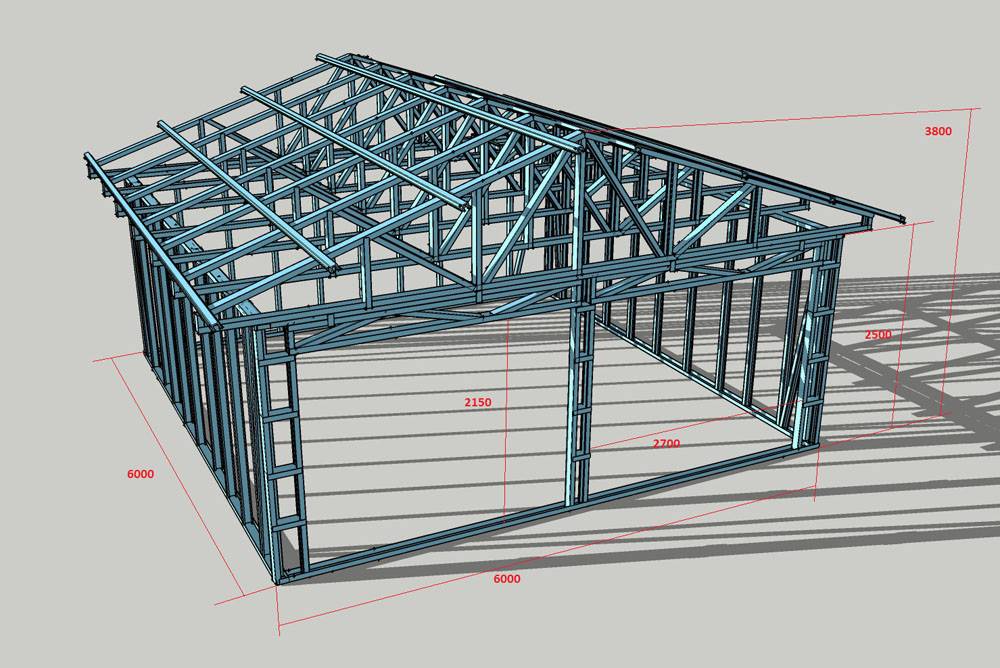

Конструкция гаража 6х4 м

В самом простом бюджетном исполнении гаража для изготовления каркаса потребуется:

1. С-образный профиль –в количестве 130 м, П-образный – 80- 90 м, профиль для поперечных элементов 80 м;
2. Стеновой профлист С-8 в количестве 65 м 2 , количество омега-профиля для обрешетки и кровельного НС-35 определяется в зависимости от размеров скатов кровли, в первом приближении 36- 40 м 2 ;
3. Ворота и доборные элементы стен и кровли определяются в индивидуальном порядке.

Сборка гаража выполняется в следующей последовательности.

На начальном этапе выполняется разметка МЗЛ фундамента. Для изготовления ленты достаточно траншеи шириной в 15 см на глубину 25 см, с обязательной укладкой двух ниток арматуры и выпуском анкерных болтов по периметру здания. После отливки фундамента на анкеры укладывается и фиксируется направляющий профиль. В углах прямоугольника из направляющего профиля устанавливаются по одной вертикальной стойке. После выравнивания будущих углов гаража стойки фиксируются временными подкосами. Оголовки стоечного ЛСТК профиля связываются верхним контуром из направляющего профиля, после чего монтируются все ЛСТК элементы стен здания.

На следующем этапе каркас гаража дополняют рамой для будущей установки ворот, стены усиливают поперечными распорками. Каркас крыши изготавливают заранее в виде ферм с подкосами. Фермы последовательно поднимают на стены и крепят продольными прогонами из ЛСТК. Остается нашить обрешетку крыши и переходить к облицовке стен профлистом НС-35.

Установку в гараже подъемных или распашных ворот лучше доверить специалистам.

Стоимость гаражного помещения на основе ЛСТК может достигать 200 тыс. рублей. При этом цена набора комплекта элементов для постройки каркаса составляет около 90 тыс. рублей, такая же конструкция, но с комплектом стенового и кровельного облицовочного листа обойдется в 130 тысяч. При этом услуги по сборке конструкции обойдутся в 50% от сметы на материалы, или в 65- 70 тыс. рублей. Соответственно, для гаража на две машины цена строительства вырастет до 230 тыс. рублей.

Недостатки каркасов на основе ЛСТК технологий

Недостатком любого каркаса на основе ЛСТК для гаража, ангара, крытого бокса является невысокая жесткость готовой конструкции. Такая проблема возникает из-за специфики использования саморезов и болтов, применяемый крепеж дает необходимую прочность соединения при относительно недостаточной жесткости.

Это может привести, например, к прогибу потолочного перекрытия гаража под весом снега или намокшего утеплителя на потолке. При перегрузке гаражная конструкция из ЛСТК профилей не распадается, как карточный домик, а медленно прогибается с деформацией самых нагруженных участков.

Это означает, что для каркаса гаража из профиля ЛСТК нужен фундамент, лучше всего ленточный или МЗЛФ. Благодаря бетонной ленте конструкция получится значительно более устойчивой к снегу, сильному ветру и несимметричной нагрузке, например, загрузке вещей на чердак.

Проект гаража из конструкции с применением ЛСТК

Основой для построек из ЛСТК является несколько разновидностей стального профиля. Основной профиль, из которого изготавливаются все вертикальные части каркаса, воспринимающие вес и нагрузку, называется стоечным. Материал имеет С-образное сечение, что обеспечивает необходимую поперечную жесткость, обязательно подвергается термообработке и цинкованию.

Вторая группа профилей с П-образным сечением называется направляющими профильными элементами. Например, чтобы получить стенку гаража из ЛСТК, на фундамент укладывают направляющий профиль, в него устанавливают от шести до десяти вертикальных отрезков стоечного профиля, после чего верхушки стоек связывают еще одним горизонтальным профилем.

Конструкция гаража 6х4 м

В самом простом бюджетном исполнении гаража для изготовления каркаса потребуется:

1. С-образный профиль –в количестве 130 м, П-образный – 80- 90 м, профиль для поперечных элементов 80 м;
2. Стеновой профлист С-8 в количестве 65 м 2 , количество омега-профиля для обрешетки и кровельного НС-35 определяется в зависимости от размеров скатов кровли, в первом приближении 36- 40 м 2 ;
3. Ворота и доборные элементы стен и кровли определяются в индивидуальном порядке.

Сборка гаража выполняется в следующей последовательности.

На начальном этапе выполняется разметка МЗЛ фундамента. Для изготовления ленты достаточно траншеи шириной в 15 см на глубину 25 см, с обязательной укладкой двух ниток арматуры и выпуском анкерных болтов по периметру здания. После отливки фундамента на анкеры укладывается и фиксируется направляющий профиль. В углах прямоугольника из направляющего профиля устанавливаются по одной вертикальной стойке. После выравнивания будущих углов гаража стойки фиксируются временными подкосами. Оголовки стоечного ЛСТК профиля связываются верхним контуром из направляющего профиля, после чего монтируются все ЛСТК элементы стен здания.

На следующем этапе каркас гаража дополняют рамой для будущей установки ворот, стены усиливают поперечными распорками. Каркас крыши изготавливают заранее в виде ферм с подкосами. Фермы последовательно поднимают на стены и крепят продольными прогонами из ЛСТК. Остается нашить обрешетку крыши и переходить к облицовке стен профлистом НС-35.

Установку в гараже подъемных или распашных ворот лучше доверить специалистам.

Стоимость гаражного помещения на основе ЛСТК может достигать 200 тыс. рублей. При этом цена набора комплекта элементов для постройки каркаса составляет около 90 тыс. рублей, такая же конструкция, но с комплектом стенового и кровельного облицовочного листа обойдется в 130 тысяч. При этом услуги по сборке конструкции обойдутся в 50% от сметы на материалы, или в 65- 70 тыс. рублей. Соответственно, для гаража на две машины цена строительства вырастет до 230 тыс. рублей.

Плюсы и минусы строительства зданий из ЛСТК

Достоинства	Недостатки
Строительство продвигается очень быстро. Поднять дом «с нуля» можно в 3-4 раза быстрее, нежели это было бы с кирпичной или бетонной постройкой.	Долговечность. В среднем такие строения «живут» 35-45 лет.
Лёгкость конструкции. Даже если имеется дом и фундамент рассчитан под него, из ЛСТК вполне можно надстроить ещё один этаж.	Самостоятельно расчёты и проектирование выполнить вряд ли получится, если только Вы не профессионал в этом деле.
Независимость строительства от времени года или погодных условий.	Монтаж производится по чертежу, который не все смогут прочитать. При наличии отклонений здание будет неустойчивым и может развалиться.
Нет необходимости в большой бригаде строителей – достаточно 3-4 человека.	Отсутствие норм на подобное строительство в России.
Такие строения сейсмоустойчивы. Это довольно большой плюс для сейсмоопасных районов.	Огнестойкость профилей стремится к нулю. Для защиты необходимы специальные огнеупорные обшивки.
Транспортировка деталей очень проста, изделия качественны (на сегодняшний день фальсификацией подобного продукта заниматься невыгодно), а стоимость при этом невысока.	Если в здании произойдёт пожар, восстановить его уже не удастся – нужно будет полностью менять конструкцию.
Безопасная сборка обеспечивается отсутствием сварочных работ.

Конечно, достоинств у таких конструкций достаточно, но и минусы довольно серьёзны. Если судить по отзывам, то основным недостатком ЛСТК пользователи считают (как это ни странно) сложность в развешивании по стенам картин, часов, крепления телевизора. Ведь внутренняя обшивка выполняется из ГКЛ, который довольно хрупок. Предлагаем взглянуть на несколько фотографий жилых домов, построенных из ЛСТК.

Примеры жилых домов, построенных из ЛСТК:
