Особенности фурнитуры для откатных ворот и принцип выбора

Разновидности откатных систем

Существует три вида откатных створок:

• установленных на нижнюю рельсу;
• подвешенных на верхнюю несущую балку;
• консольные системы.

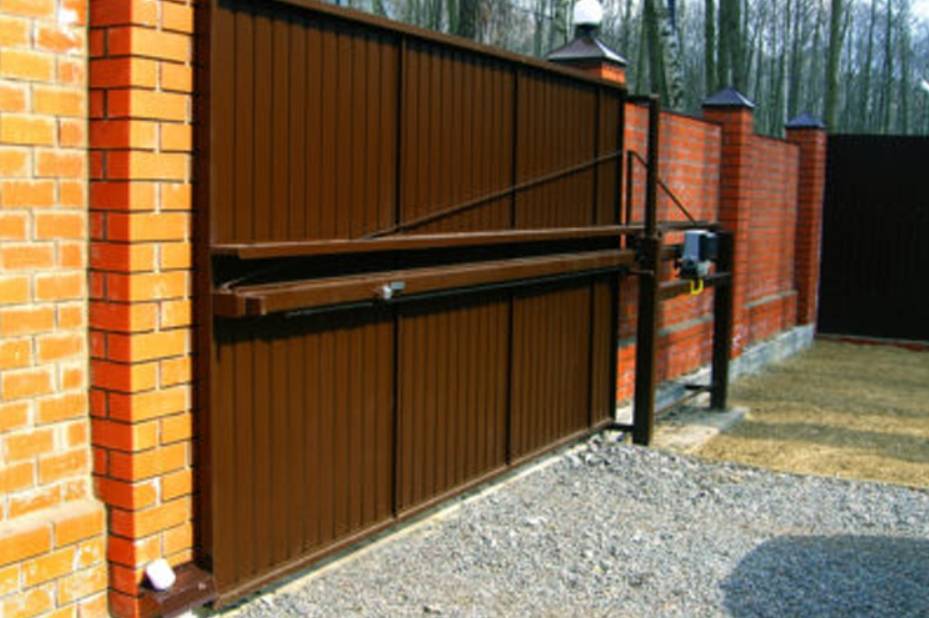

Откатные ворота бывают разных типов

Первая конструкция кажется надежнее — створка опирается всем весом на нижнюю направляющую, что исключает необходимость в установке верхней направляющей. В такой проем может проехать высокий автомобиль с негабаритным грузом (по высоте). Однако нижняя направляющая постоянно засоряется, покрывается слоем грязи, обмерзает и нуждается в частой очистке.

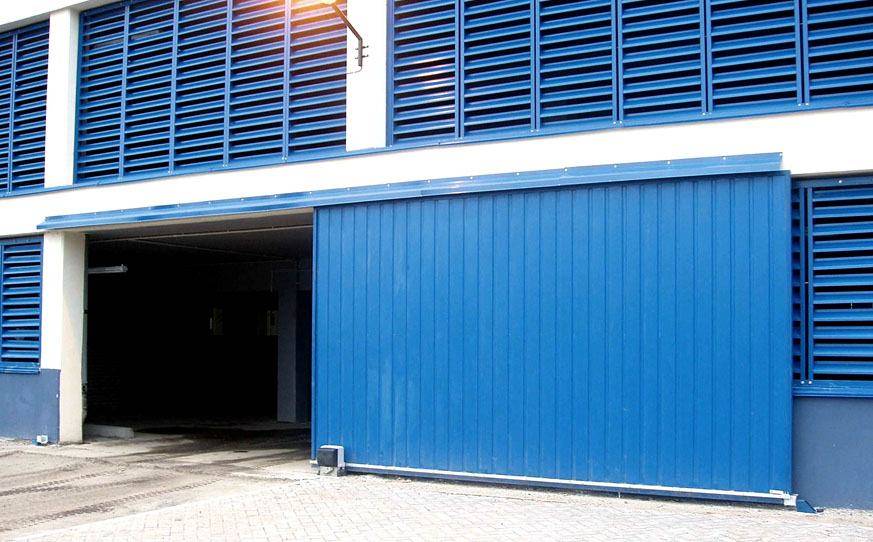

Второй тип конструкции не нуждается в использовании нижней направляющей. Ролики перемещаются по верхней балке, изготовленной из двутавра. Они катятся по верхней части нижней полочки, а верхняя служит основанием для карниза, защищающего рельсу от снега и дождя. Такую систему практически не приходится чистить, уход за ней чисто технологический — смазка и замена изношенных элементов. Однако есть ограничение по высоте автотранспорта.

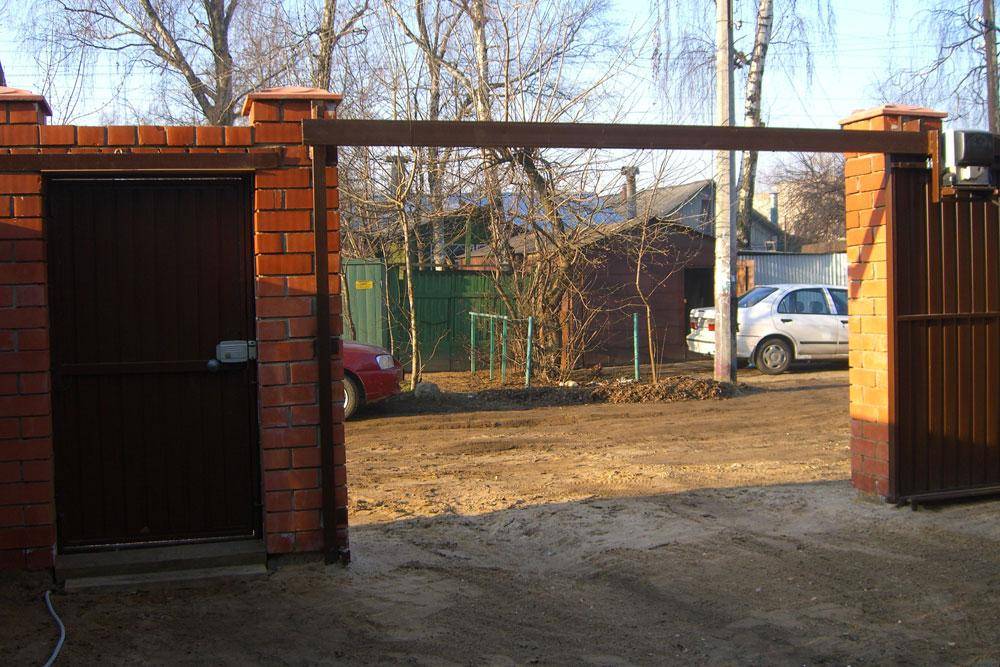

В таких конструкциях усиленный направляющий профиль опирается на столбы ворот или монтируется в проеме стены гаража, а роликовая система держится на верхней балкеПри этом сами ролики располагают по краям и центру каркаса

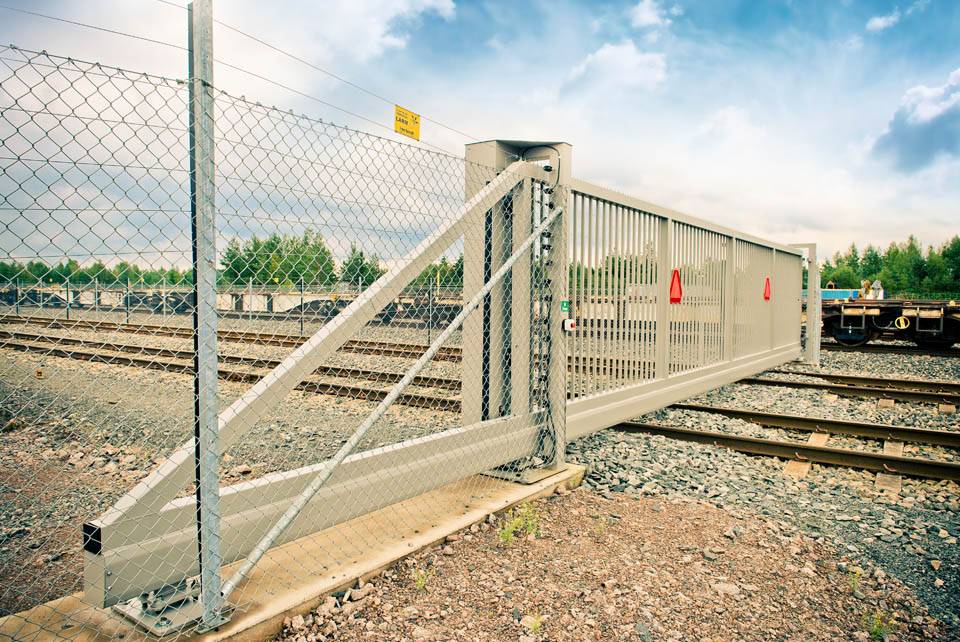

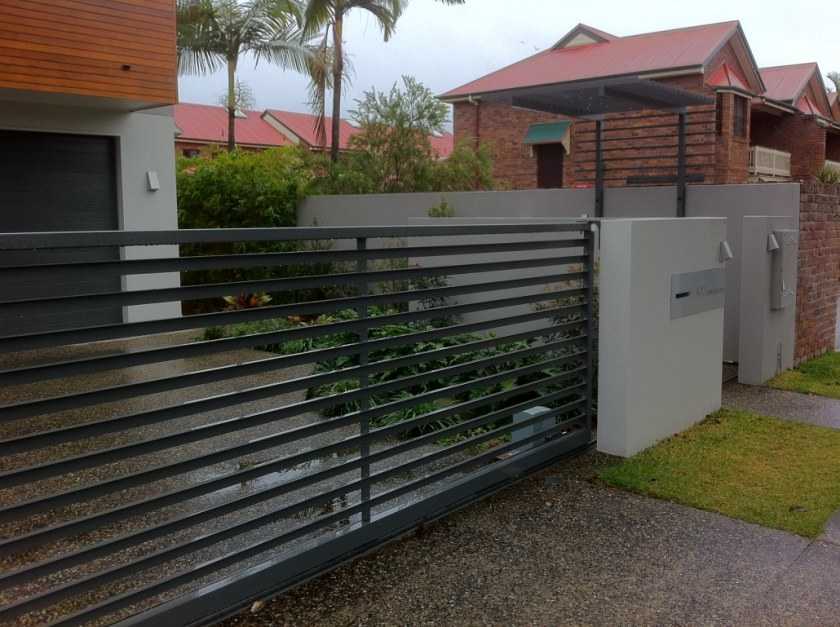

Современные консольные конструкции откатных ворот лишены недостатков обеих систем. Створка расклинена между нижней направляющей и верхним опорным элементом, размещенным на стойке. Когда створка подъезжает к конечной точке, ее удерживает в горизонтальном положении противовес и опорный элемент. Когда она отъезжает назад (в положение «открыто»), она всей длиной опирается на горизонтальную (нижнюю) рельсу и полностью устойчива.

Обратите внимание! При этом в рабочем проеме (створе ворот) вовсе отсутствуют любые направляющие элементы. Это освобождает владельца от необходимости постоянно чистить конструкцию, удалять грязь и наслоения

Кроме того, это снимает все ограничения по высоте транспорта.

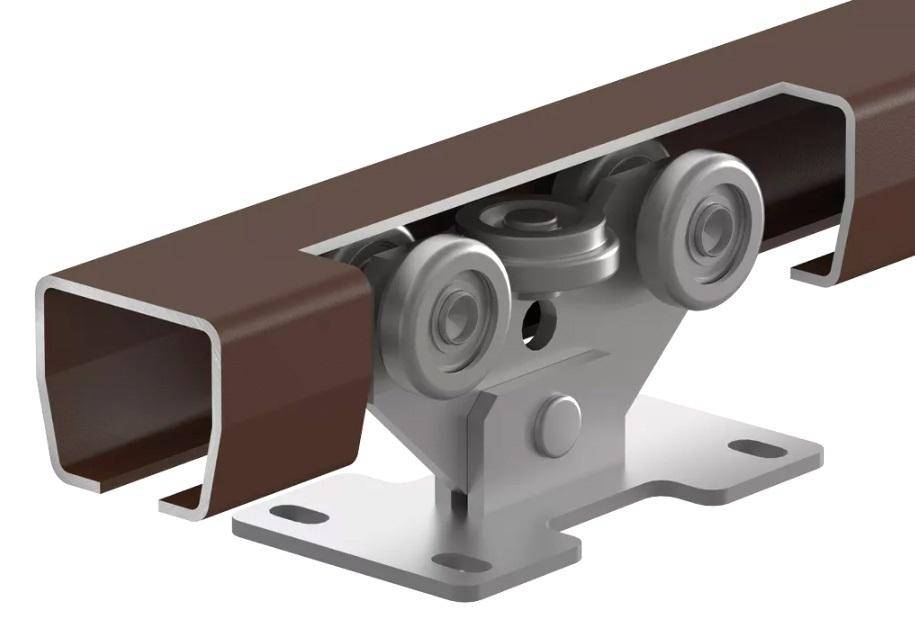

Основа любых откатных устройств – роликовые опорные каретки

Электроприводы и устройства автоматизации

Для улучшения удобства использования часто откатные воротные системы снабжаются электроникой, с помощью которой упрощается управление воротными створками. Производится оно в таком случае дистанционным способом. Она способна осуществлять непрерывный контроль работы заградительных систем всех типов и без промедлений реагировать на любые внештатные ситуации. Например, автоматика может с помощью фотоэлементов, вмонтированных в общую конструкцию останавливать запущенные механизмы в непредвиденных ситуациях (при попадании в радиус действия створок ворот техники или людей).

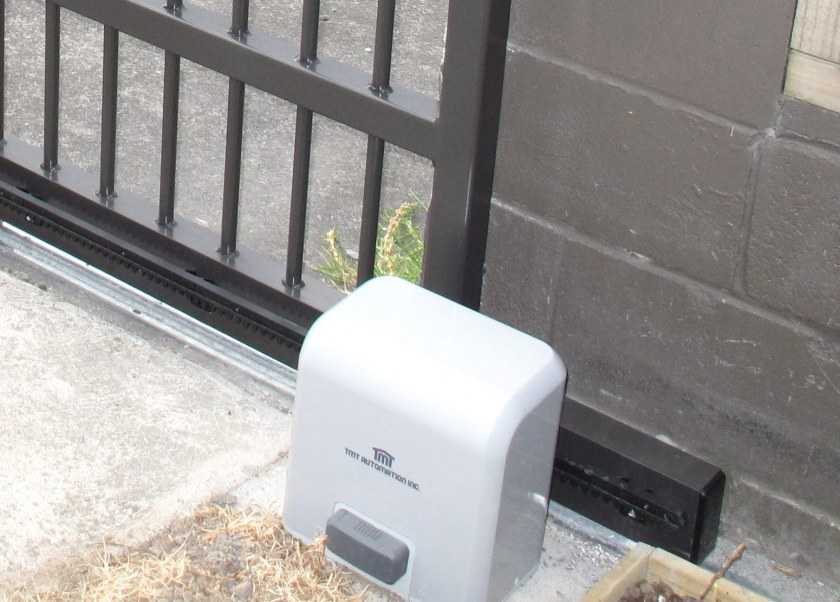

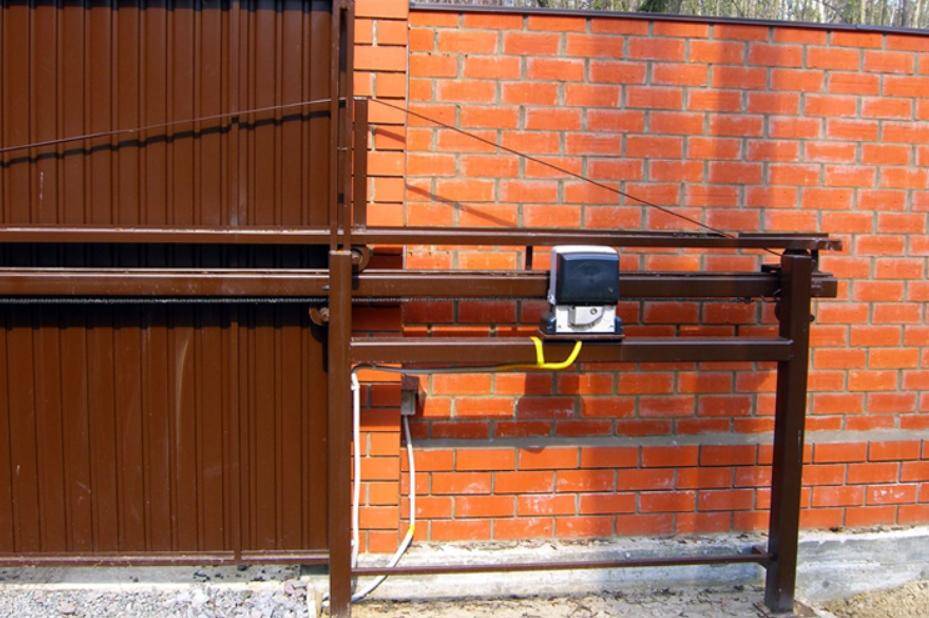

Автоматика для откатных ворот

Комплект автоматики для откатных ворот компании Аlutech (Белоруссия) состоит из таких составляющих:

• Электрический мотор. С помощью обычной механической ручки достаточно проблематично постоянно приводить в движение движущиеся створки, особенно это неудобно во время дождя или мороза. Алютех предлагает привод на 220В, получающий питание от электрического кабеля. Мотор приводит конструкцию в движение с помощью дистанционного пульта или кнопки. Крепить его следует к фундаменту ворот и надежно защищать от попадания влаги. Для этого производитель комплектует двигатель специальным чехлом, пропускающим воздух. Таким образом, агрегат не только находится в сухости, но и не перегревается.
• Кабель значительного сечения. Его предназначение – подача электроэнергии двигателю, поэтому специалисты рекомендуют также надежно защищать его от короткого замыкания или механических повреждений.
• Концевые выключатели. При автоматическом управлении движущимися полотнами без них не обойтись. Именно они подают команду электродвигателю о старте/окончании работы (в зависимости от текущего положения ворот).

Кроме того, обязательно должен быть блок управления и защиты. В него входят все управляющие элементы – защитные автоматические блокираторы (останавливают работу створок в непредвиденных ситуациях), предохранители (защищают двигатель от возможных перепадов напряжения в сети) и пульты дистанционного управления.

Полный комплект для откатных ворот в случае их автоматизации необходим для обеспечения бесперебойной работы системы. Размещается он в щитке и, как и двигатель, надежно защищается от проникновения влаги.

Блок управления для откатных ворот

Как выбрать комплектующие (фурнитура) для откатных ворот?

Фундамент и закладная подготовлены. Теперь надо выбрать комплектующие (фурнитура) для откатных ворот:

• направляющую для ворот (рельс) 6-7 м;
• 2 роликовые каретки;
• ролик концевой;
• поддерживающие ролики;
• верхний захват;
• нижний захват;
• резиновые или металлические заглушки.

Эти детали ворот лучше приобрести. Изготовление в домашних условиях требует специальных знаний и инструментов и обойдется значительно дороже, чем покупка у хорошего производителя.

Для фундамента можно воспользоваться швеллером шириной около 20 см и арматурой сечением 15 мм. Нужно порезать арматуру на метровые куски и приварить их к полкам швеллера.

4 года назад достать комплектующие (механизм) было сложно, приходилось детали заказывать в различных местах. Сейчас все проще, продаются комплекты с деталями, подогнанными друг под друга.

При выборе комплектующих (механизма) необходимо определиться с длиной балки (это направляющая для рельса). Выбирают ее из расчета 1,5 ширины ворот. Если нет места для отката, можно взять на 1/3 больше ширины ворот.

Комплектующие для ворот (механизм открытия) рассчитаны на конкретный вес, до 400 кг или же до 800 кг. Если для металлических ворот в качестве обшивки выбран профнастил, можно брать весом до 400 кг. Если выбрана трудная ковка или же для ворот был выбран тяжелый материал, то лучше взять до 800 кг.

Комплектующие (механизм) роликовые каретки могут быть с полимерными или металлическими роликами. При грамотном монтаже своими руками и аккуратном использовании они могут прослужить долго. У полимерных есть плюсы, к примеру, они менее шумные, чем металлические. Полимерные ролики изготавливаются, продаются исключительно в Украине. В Европе производятся только с металлическими роликами.

При покупке комплектующих обратите внимание на качество исполнения деталей и упаковку. Если детали сделаны грамотно, имеют фирменную упаковку, то это говорит о серьезности производителя, который делает комплектующие в больших объемах на отличном оборудовании

Остерегайтесь, если фурнитура в «кульках» с неровными краями. Это значит, что она сделана «на коленке» и предъявить претензии будет просто некому.

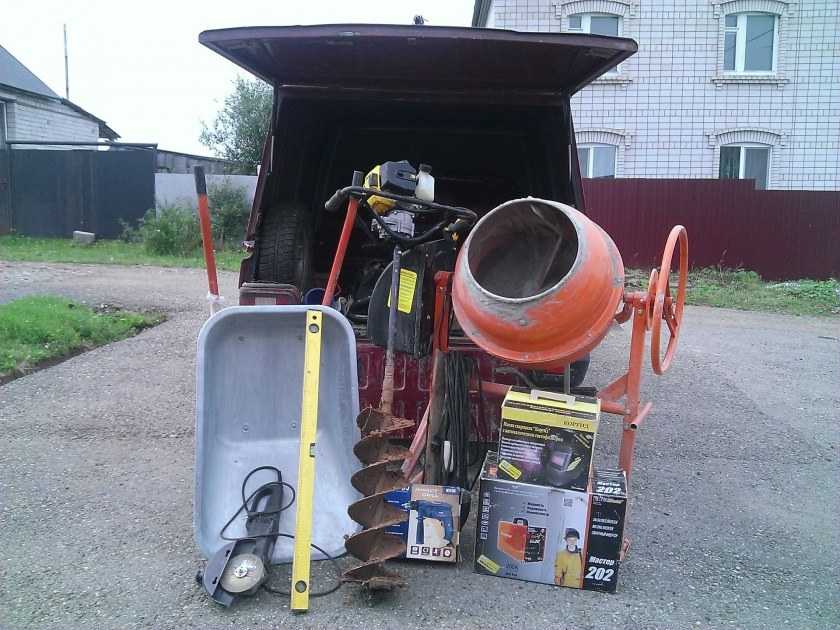

Необходимые инструменты

Выдвижные ворота своими руками выполняют с использованием следующих инструментов:

• болгарка;
• бетономешалка;
• шлифовальная машина;
• шуруповерт.

Не обойтись без мелочей, которые обычно находятся в арсенале любого мастера: лопата, рулетка, приспособления для кладки кирпича, молоток, лом, гаечные ключи, другой мелкий инструмент. Работать проще с использованием стремянки.

Обширный список необходимого часто пугает неопытных мастеров. Сэкономить на установке раздвижных ворот своими руками не получится, если каждую недостающую единицу покупать. Редкий рабочий инструмент всегда можно одолжить у друзей или соседей, арендовать.

Выбор и монтаж дополнительных деталей

Ни одна пошаговая инструкция установки откатных ворот своими руками не обходится без участия фурнитуры. Для функционирования системы требуется подобрать, зафиксировать следующие детали:

Направляющий рельс. Подходит только профиль с ровной поверхностью. Любые изъяны (шероховатости, окалины) перечеркнут правильную работу конструкции. Высокий процент углерода в составе элемента — плюс.
Роликовые каретки. Подходит вариант только с составляющими из металла. Использование пластиковых деталей исключено.
Подшипники. Лучше брать элементы с прорезиниванием. Они обеспечат движение конструкции без застревания

При этом важно оградить детали от разрушения.
Пластинка с колесиками. Закрепить надо 2–4 экземпляра

Ролики для откатных ворот своими руками установить несложно. При этом желательно использовать варианты с резиновым покрытием.

Выполнение выдвижной системы ворот требует внимания, последовательного воспроизведения действий, описанных в пошаговом руководстве. Собственноручно справиться можно. Это сэкономит средства, которые могли бы уйти на оплату услуг частного мастера.

Концевой ролик и заглушки

Концевой ролик

Снизу на окончание направляющего П-образного бруса, в его передней части, нужно зафиксировать съемный концевой ролик, который вставляется внутрь профиля. Крепится он легко, при помощи болтового соединения. С противоположенной стороны надо установить пробку (заглушку) или такой же ролик.

Такой ролик нужен для того, чтобы при закрытии ворот направляющая накатывалась на улавливатель, находящийся снизу, который будет установлен на столбе с другой стороны. Таким образом, вы сможете уменьшить нагрузку на опорные пластины, которые держат ролики на фундаменте. Заглушки или пробки служат препятствием для снега, дождя, грязи и мусора, который может проникать в направляющий брус. Если их нет, то роликовые тележки могут быстро выйти из строя, а ворота не будут плавно и легко открываться.

Процесс заливки фундамента пошагово.

Сперва, выкапываем траншею под фундамент вплотную к забору. Глубину делаем на 15-20 см больше, чем высота фундамента. Эти сантиметры понадобятся для засыпки песочно-щебневой подушки. Ее надо хорошо пролить водой и плотно утрамбовать.

Затем делаем каркас из арматуры и привариваем его к полочкам швеллера. Каркас делаем таких размеров, чтобы по бокам и снизу оставалось по 2-3 см защитного слоя бетона. Желательно покрасить швеллер от коррозии уже на этом этапе строительства.

Опускаем каркас в траншею и выставляем строго по уровню. Швеллер должен быть строго вровень с чистовым уровнем пола и горизонтальным. К тому же он должен быть строго параллельным линии забора, вплотную к опорному столбу. Закрепляем каркас надежно от подвижек и готовимся заливать бетон.

Можно купить готовый товарный бетон, а можно сделать его самостоятельно. Главное выбрать качественные компоненты и соблюдать пропорции. Обычно, цемент-песок-щебень замешивают в пропорции 1:2,5:4 а воду добавляют один к одному с цементом. Более подробно о пропорциях правильного бетона для фундамента читайте в нашей статье в соответствующем разделе.

Бетон заливаем вровень с плоскостью швеллера и оставляем не меньше чем на неделю застывать. После заливки не забудьте накрыть бетон гидроизоляцией и первые 2-3 дня обильно поливать его водой, чтобы избежать пересыхания.

После выставления и приваривания направляющих роликов для ворот, прокрашиваем верхнюю часть швеллера 2-3 слоями краски от коррозии. Фундамент готов!

Установка своими руками

Если вы решили самостоятельно установить откатные ворота, то вам понадобятся следующие инструменты:

• Лопата;
• Сварочный аппарат;
• Лом;
• Рулетка;

• Уровень;
• Молоток;
• Дрель (запаситесь сверлами по металлу);
• Болгарка.

Полотно раздвижных ворот нужно устанавливать вдоль забора. Заранее позаботьтесь о свободном пространстве для откатки створки. Для этого рекомендуется приготовить подробный чертеж будущей конструкции. Купите все необходимые материалы в специализированных магазинах и приступайте к монтажным работам.

Для начала изготовьте и установите столбы. Можно использовать простые бетонные варианты, прочную металлическую трубу или деревянные бруски. Специалисты рекомендуют бетонировать данные детали, чтобы они были более устойчивыми и надежными.

Теперь можно переходить к укладке фундамента. Его следует разместить вдоль забора и качественно забетонировать. Для этого необходимо подготовить траншею с глубиной около 1 м и шириной не меньше 0,5 м.

Далее следует заняться изготовлением металлической части откатных ворот. Для этого пригодится металлический швеллер (его ширина должна составлять 14-15 см, а длина должна равняться длине фундамента). После этого к швеллеру нужно приварить небольшие ножки из металла диаметром 13 мм. Затем металлическую часть необходимо уложить в выкопанную траншею (ножками вниз) и забетонировать.

Теперь нужно подождать неделю до того момента, пока бетон полностью не высохнет. Это время не стоит терять зря – лучше заняться изготовлением откатных ворот.

Еще одним важным этапом является сварка и покраска щита. Сначала при помощи болгарки необходимо удалить с металлических оснований следы коррозии (если таковые имеются), а также заметные масляные следы. После этого материал нужно обезжирить (для этого подойдет бензин). Далее следует нанести специальную грунтовку с антикоррозийными свойствами и оставить конструкцию до полного высыхания.

После нанесения и высыхания грунтовки можно переходить к процессу варки рамы. Для этого пригодится рельс с длиной в 6 м. Его нужно положить так, чтобы разрез смотрел вниз. Затем к нему следует приварить профильную трубу. Ее размер должен составлять 60х30х2 мм. Далее на эту трубу устанавливаются вертикальные стойки и так же привариваются. Эти детали должны иметь аналогичный размер.

Не забудьте о последнем, но не менее важном штрихе – варите внутреннюю трубу с размером 40х20х2. В завершении необходимо обработать и зашлифовать получившиеся швы, чтобы конструкция выглядела аккуратно, а потом нанести на готовое полотно еще один слой грунтовки

Щит можно красить при помощи обычной кисти, но лучше пользоваться специальным краскопультом. Тогда весь процесс займет меньше времени, а результат вас обязательно порадует. После того, как краска полностью высохнет, следует обшить основу деревом, пластиковым листом или профнастилом.

Теперь можно переходить к установке механизма ворот. Роликовую систему нужно установить на швеллер. Закрепление этой детали происходит с помощью боковой части. Затем роликовую систему укладывают на специальные тележки. После этого полотно следует установить вдоль забора и приварить. Что касается улавливателей и подвижных роликов, то их следует закрепить на несущих столбах. Для фиксации этих деталей можно использовать сварку, дюбели или хомуты.

Управление воротами может происходить с помощью автоматической системы. Ее вполне можно собрать своими руками. Более того, такая работа позволит сэкономить деньги, поскольку собственноручный сбор автоматики обойдется намного дешевле, чем покупка готовой системы. Но не думайте, что изготовить свою автоматику будет просто. Для этого понадобится немало усилий и свободного времени.

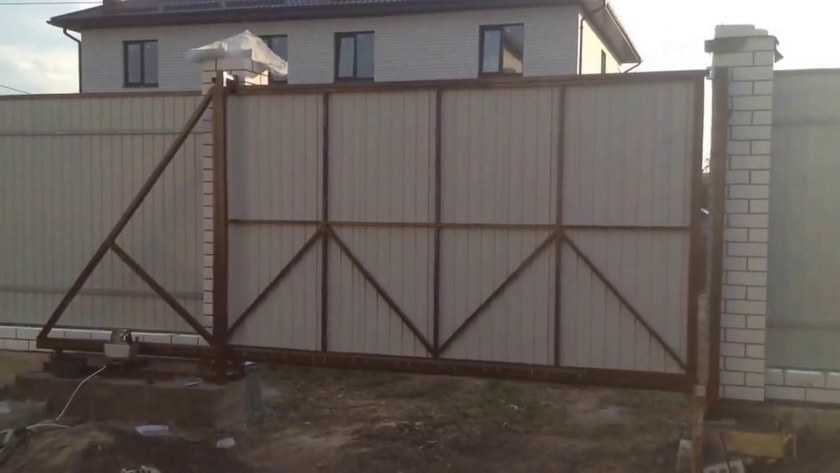

Создание рамы

Рама изготавливается путем сваривания стальных труб. Данный процесс требует предельной аккуратности для предотвращения перекосов, при этом необходимо систематически пользоваться отвесом для проверки ровности элементов. Створки далее закрепляются на полученной раме заклепками или винтами. В качестве материала может выступать решетка, пластиковые или металлические листы, древесина, выбор зависит от необходимой прочности и предпочтений владельцев

Подвесные ворота, своими руками изготавливаемые, могут декорироваться материалом, используемым на стенах, благодаря чему они не будут привлекать внимание в закрытом положении и станут практически незаметными. Кроме того, популярна отделка при помощи искусственного камня

Особое значение имеет плотность закрепления заглушек, находящихся по сторонам направляющей конструкции, так как при перемещении створки могут их выбить.

Правильный выбор при покупке фурнитуры для откатных ворот

Материалы и фурнитура должны быть качественными, чтобы ворота могли хорошо функционировать при любых климатических обстоятельствах, возможных в нашей местности.

Откатные ворота

Чтобы сделать правильный выбор, при покупке необходимо взять к сведению такие особенности:

Фурнитура должна иметь немалый вес. Это дает гарантию, что запчасти сделаны из качественного металла
Однако если они будут чрезмерно тяжелыми, их будет тяжело передвигать, этот факт тоже нужно учитывать.
Нужно подобрать оптимальные габариты створок.
Следует взять во внимание то, насколько часто будут использоваться ворота

От этого зависит выбор материала, из которого сделано главное полотно.
Важно определить, какая ожидается скорость движения ограждений.

Порой немалую роль играют и погодные условия, в которых механизм будет использоваться. А также сложность его установки. Все эти факторы необходимо учитывать, выбирая механизм откатных ворот. Купить его можно у разных производителей, но лучше сотрудничать с фирмами, которые имеют хорошую репутацию и опыт.

Приобретение какой фурнитуры необходимо

Роликовые опоры

Комплект для установки ворот откатного типа состоит из следующих деталей:

• Направляющего профиля (обычно габариты одного составляют около семи метров).
• Полимерных или металлических роликовых кареток (комплект должен состоять из двух экземпляров).
• Роликов для предотвращения качания ворот.
• Улавливателей створок, которые фиксируют накатной ролик.
• Концевого ролика (в наборе должна быть заглушка для его монтажа).

Если планируется монтаж автоматических откатных ворот, в комплекте должно быть наличие таких запчастей:

• Двигателя. Благодаря ему ворота открываются и закрываются. Мощность двигателя зависит от того, какого размера ворота, и какой их вес. Дополнительные консультации можно получить у консультанта непосредственно при покупке товара.
• Редуктора. Самыми популярными и практичными являются редукторы червячного типа, поскольку они продлевают срок использования ворот.
• Электрических кольцевых выключателей, преимущественно магнитных, поскольку они отлично работают при разной погоде.
• Блока управления, который не отличается сложностью механизма и множеством функций. Главное. Чтобы он выполнял несколько простых функций.
• Пультов для управления на расстоянии.
• Камер для безопасности, которые не позволят закрыться воротам, пока автомобиль не проехал.
• Сигнальной лампы, которая показывает водителям и другим людям, двигающимся мимо, что из ворот выезжает автомобиль. Данный элемент приобретать не обязательно, так как он никак не влияет на работу общей системы. Однако его монтаж будет полезен и повысит безопасность эксплуатации автоматических откатных ворот.
• Зубчатых реек (зачастую их должно быть около четырех метров в наборе). Лучше. Если эта деталь будет из оцинкованной стали, так как данный материал отличается долговечностью и износостойкостью.

Собственноручный монтаж механизма

Монтаж откатных ворот

Чтобы выполнить работу без помощи специалистов необходимо применять все советы, изложенные в инструкции к комплекту, который вы приобрели. Каждый вид откатных ворот имеет свои особенности, из-за чего метод сбора и монтажа может отличаться. Если общая масса всех деталей будет составлять около четырехсот килограммов, то будет достаточно не усиленной системы.

Установить механизм для откатных ворот своими руками можно качественно, если заранее продумать все особенности выбора фурнитуры и приобрести качественные материалы и детали у проверенной и надежной компании.

Как сделать ролики для откатных ворот самостоятельно — представлено в видеоматериале:

Строительство дачи

Список необходимых материалов для установки ворот

Материалы, инструменты и покупные изделия, которые понадобятся, чтобы установить подвесные откатные ворота своими руками:

При производстве откатных подвесных ворот любого размера и веса допускается использование не более двух тележек на одну створку.

1. Металлическая труба квадратного сечения 40х40 мм и 20х20 мм для каркаса.
2. Профнастил, листовой металл либо сэндвич-панели, которые понадобятся для изготовления полотна.
3. Труба квадратного сечения 120х120х4 мм, которая нужна будет для выполнения верхней балки и опор.
4. Направляющая, которая имеет длину в два раза большую, чем ширина ворот (чаще всего это будет 6 м).
5. Комплект фурнитуры, который содержат откатные ворота.
6. Комплект автоматики, который понадобится для того, чтобы автоматизировать откатные ворота (процесс открывания и закрывания).
7. Сварочный аппарат.
8. Врезной замок.
9. Болгарка.

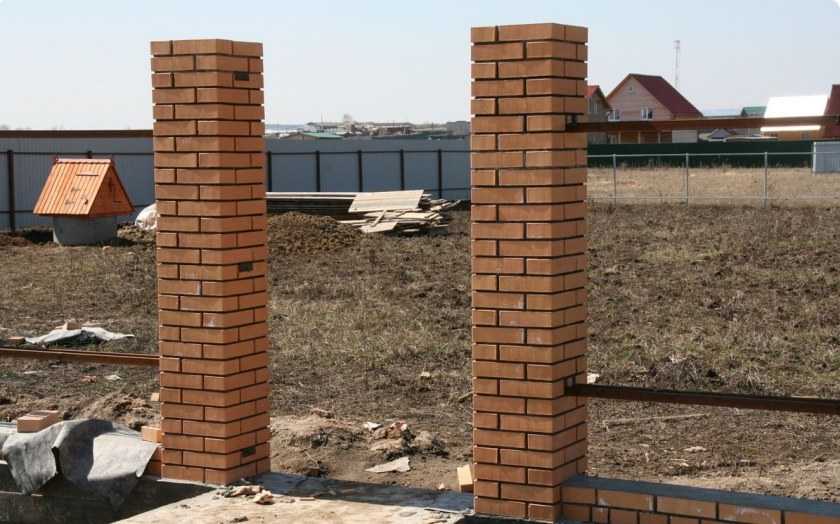

Возведение кирпичных столбов

Следующим этапом пошагового руководства для откатных ворот своими руками станет выполнение кирпичной кладки. Действия по возведению стандартные.

Обратите внимание!

• Садовые дорожки своими руками — разновидности материалов выполнения. Пошаговая инструкция по укладке и оформлению своими руками
• Печь для бани своими руками: виды конструкций и материалов изготовления, технология и этапы работы + инструкция сооружения своими руками
• Душевая кабина своими руками: виды конструкций, выбор материалов изготовления и отделки, поэтапная инструкция сооружения своими руками

Отличие от обычных столбов заключается в дополнении закладок для нащельников. Для этой цели подойдут уголки с арматурой. Их приваривают к трубе, которая выполняет роль сердцевины.

Уголки располагают в 3 местах:

• в нижней части между 3 и 4 рядами кладки;
• в середине столба;
• немного ниже верхней границы будущих ворот.

Кладку лучше выполнять по схеме. При возникновении вопросов можно не только почитать описания этапов работ, но и посмотреть видео про откатные ворота своими руками.

Виды роликов

Существуют ролики разного типа и назначения. Основными считаются роликовые каретки, обеспечивающие перемещение створки и воспринимающие основную нагрузку. Однако есть и другие элементы:

накатной (концевой) ролик. Он крепится к направляющей (не к створке) и служит для плавного завершения движения створки. Когда она подъезжает к ролику, происходит контакт и фиксация створки в уловителе. Дополнительной функцией этого ролика является поддержка полотна, исключающая его провисание;

• роликовый кронштейн. Это элемент поддержки полотна, обеспечивающий его вертикальное положение в любом случае — от полностью открытого, до полностью закрытого. Конструкция этого ролика такова, что он своими выступами охватывает верхнюю кромку створки и не позволяет ей отклониться от вертикали;
• уловители (верхний и нижний). Это элементы, фиксирующие положение створки при полном закрывании проема. Они принимают на себя переднюю кромку полотна в нижней и верхней точках и обеспечивают ее установку в заданное положение;

ограничитель бокового качания полотна. Существует много конструкций этого элемента — от самой простой (горизонтальный диск над кареткой или верхней кромкой полотна), до более сложных конструкций с несколькими роликами (до 4 штук в одной сборке). Чем тяжелее ворота, тем больше требуется ограничителей.

Ролики для ворот могут изготавливаться из металлических сплавов или же современных полимеров, каждый вариант имеет свои особенности

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Вспомогательные ролики используются на всех заводских моделях откатных ворот. Однако в самодельных конструкциях часто отказываются от некоторых деталей, стремясь упростить и ускорить работы (а иногда из-за обычного незнания особенностей конструкции). В результате возникает лишний шум, детали быстрее изнашиваются, а полотно часто сходит с направляющей.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Подключение электропривода

Схема подключения привода своими руками достаточно подробно описана в инструкции по его эксплуатации. ACL подключается на фазу, а ACN – на ноль.

Типовая схема силовых и сигнальных линий автоматики откатных ворот

После этого следует в обязательном порядке произвести тестирование устройства. Если вы нажмете на соответствующую кнопку на пульте дистанционного управления откатных ворот, то они будут двигаться, однако не до упора. Чтобы настроить нормальный цикл открывания-закрывания, кнопку Р1 нужно будет удерживать в течение 3 секунд. Тогда запустится механизм полноценного закрывания и открывания створок.
