№7. Что важно учесть при выборе вида фундамента?
Последовательность работ
Строительство гаража из металлоконструкций своими руками — алгоритм действий:
- Подготовка строительной площадки, выверка горизонталей по уровню.
- Разметка основания.
- Подготовка грунта под фундамент:
- рытьё траншеи (под ленточный фундамент) или ям (под столбчатый или свайный);
- устройство опалубки из досок или ОСП для формирования цоколя.
- Устройство фундамента:
- гидроизоляция наружных стенок фундамента рулонным герметиком;
- армирование металлическим прутом пространства траншеи;
- закладка по углам анкеров или выступающих металлических штырей для будущей фиксации каркаса;
- заливка бетоном М 400.

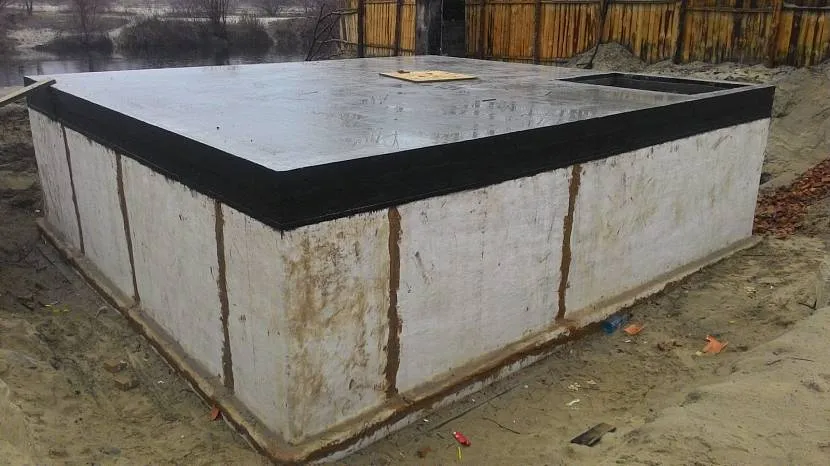

- Подготовка котлована для смотровой ямы или кессона — овощехранилища.

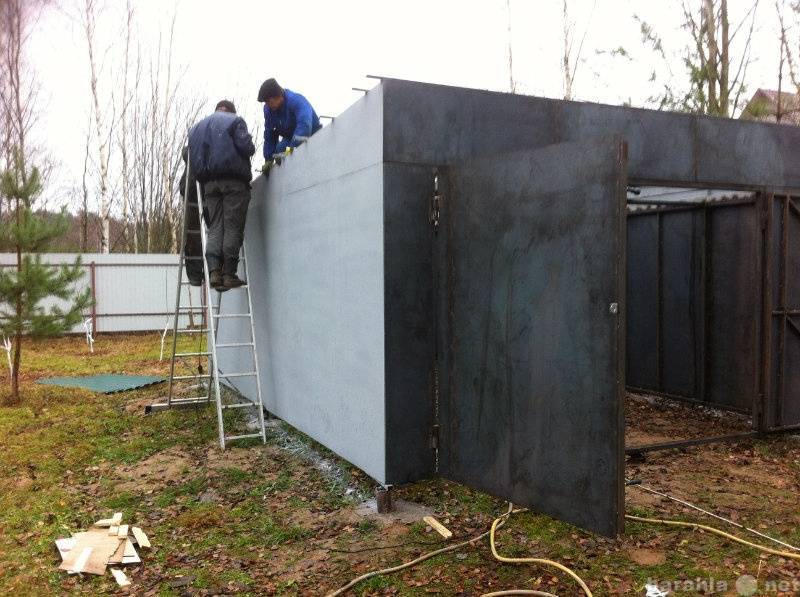

Как сделать металлический гараж?
5— стропильные фермы;
6, 11, 12, 13 — нижняя обвязка каркаса;
8,9 — наружная обшивка;
10. — угловые стойки;
23, 25 — верхняя обвязка каркаса;
I- II— болтовое соединение каркаса;
III — крепление основания стропил;
IV — сборочный узел верхней обвязки.
Напольным покрытием в гараже может служить двойная обработка чернового пола специальным составом, дающим после затвердения эластичный прорезиненный слой с 10летней гарантией. Под шипованную резину для надёжности можно нанести и 4 слоя такого покрытия.
Изготовление ворот для гаража:
- сборка рамы;
- облицовка листовым материалом полотна ворот;
- врезка по низу полотна решётки приточной вентиляции;
- крепление петель и навеска ворот;
- установка механизма открывания (подъёма), засовов, замков.
Учитывая защитное покрытие облицовки, для временного размещения автомобиля на тёплый сезон — объём работ достаточный. Если же транспортному средству предстоит стоять в гараже всю зиму, а время от времени ещё и выезжать, сохраняя для этого готовность, то придётся позаботиться об утеплении.
Как изготовить металлический гараж своими руками — чертеж, расчет:
Как и чем утепляют?
Если об утеплении подумали на этапе проектирования, каркас может стать удобной основой для размещения пенопластовых или полистирольных плит толщиной 50мм. Зафиксировать в нишах плиты утеплителя можно наваренными поверх арматурными прутками ᴓ6мм, или, посадив утеплитель на клей.
Поверх утеплителя желательно натянуть паропроницаемую мембрану от естественных испарений, которые неизбежны в процессе эксплуатации гаража.
Но наиболее безопасным термоизолятором для гаража будет минеральная вата, которую фиксируют между стоек натяжным капроновым шнуром. Такой способ утепления потребует чистовой внутренней отделки для придания стенам эстетичного вида. Для чистовой отделки внутренних стен гаража используют:
- металлическую и деревянную вагонку;
- гипсокартон под покраску.
Установка
На что поставить металлический гараж? На полозья. Этот вид основы применяется только для металлических гаражей. Полозья позволяют устанавливать конструкцию на любую ровную поверхность, перемещать как прицеп на новое место установки.
Монтаж на полозьях — вид сварных работ, при которых:
- Стальные трубы ᴓ10-15 см и по длине, совпадающие с длиной гаража, срезают с одной стороны под углом 45◦;
- К срезам приваривают 2 отрезка труб, формируя загиб полозьев.
- Полозья приваривают к основанию нижней обвязки каркаса по всей длине.
- Торцы труб заваривают.
- На полозья наносят слой битума для защиты металла от коррозии.
Как установить гараж металлический правильно?
Установка гаража металлического на полозья требует:
- устройства деревянного пола;
- устройства наклонной площадки (аппарели) для въезда автомобиля в гараж, поскольку полозья создают разницу в уровне земли и пола.
Для транспортировки металлического гаража и устройства под него надёжного фундамента необходимо знать общий вес конструкции. Расчёты сделать несложно путём простых арифметических действий, если знать:
- общий объём стен и крыши (произведение площади на толщину элементов конструкции);
- удельный вес металла.
Специалисты, которые занимаются изготовлением гаражей из металла, указывают вес в 1, 2 тонны.
Анализ грунта под строительство
Чтобы фундамент долго прослужил, первым делом необходимо исследовать почву на данном участке, где полагается строить гараж.
Схема фундамента под гараж на глинистых грунтах.
Провести анализ можно как с помощью специалистов, так и своими руками. Для этого потребуется вырыть небольшую яму (шуфт) и оценить характер грунта. Чаще всего в нашей стране встречаются такие почвы, как глина, супеси, суглинки, торф и песок. Глина, супеси и суглинки накладывают некоторые ограничения на строительство фундамента. Все дело в том, что глинистая почва в холодный период года имеет способность вспучиваться. По законам физики находящаяся там вода замерзает, но плотность льда меньше плотности воды, поэтому объем воды может увеличиваться. Все это создает высокое давление на фундамент.
Со временем это может привести к его постепенному разрушению, перекосу всей конструкции, трещинам и так далее. Поэтому глубину фундамента делают ниже глубины промерзания. Что касается торфа, то он не пригоден для подобных построек, потому что при размывании он может образовывать так называемые плывуны. В том случае, если строительство все же планируется на таком участке, то слой торфа заменяют на песок или любую другую сухую и плотную землю. Суглинки представляют собой смесь песка и глины, поэтому фундамент целесообразно закладывать на глубину не менее 2 м. Оптимальный вариант – песок или скальные породы. С последним работать очень сложно, так как он камень очень прочен. При наличии песчаного грунта фундамент можно закладывать на 40-70 см
Важно, чтобы на участке отсутствовала верховодка (расположенный почти на самой поверхности слой водоносного горизонта)
Как рассчитать фундамент под гараж
Тип и конструкция гаража
Здание можно построить с несущими стенами или каркасом. Несущие стены возводят из красного или силикатного кирпича или блоков — газосиликатных, пенобетона, шлаковых, арболитовых.
Каркасная конструкция
В качестве каркаса используют металлический уголок, швеллер, тавр, трубу прямоугольного сечения, деревянный брус.
Деревянная конструкция
По верху фундамента монтируют горизонтально опорный брус. Для каркаса используют брус сечением 100х100, 100х150 мм с шагом в 0,9-1,2 м. В крайних пролетах дополнительно устанавливают распорки. По стойкам укладывают прогоны, на который опирают стропильную систему. Крепление элементов между собой с помощью металлических уголков на шпильки.
Древесину необходимо обрабатывать антипиренами, фунгицидами и антисептиками, периодически повторяя эту процедуру.
Снаружи холодное здание обшивают досками, теплое — брусом.
Металлическая конструкция
Металлический каркас выполняется аналогично деревянному, но с большим расстоянием между стойками. Соединение элементов — сварное или на болтах. Металл требуется защищать от воздействия огня и коррозии.
Кирпичная конструкция
Кирпичные стены выкладывают минимум толщиной 250 мм. Утепление выполняют по мокрой штукатурной или вентилируемой системе, трехслойной (колодцевой) кладкой. Презентабельно смотрится кирпичное здание с облицовкой из клинкера.
Гараж из пеноблоков
Пеноблоки — отличный эффективный материал для строительства гаража:
- малый вес снижает нагрузку на фундамент;
- легко обрабатываются;
- не требуют дополнительного утепления;
- имеют невысокую цену.
Выбирая пеноблоки, вы облегчаете и убыстряете работу, снижаете расходы на фундамент, делаете строительство более экономичным.
Инструкция сооружения плиты под гараж

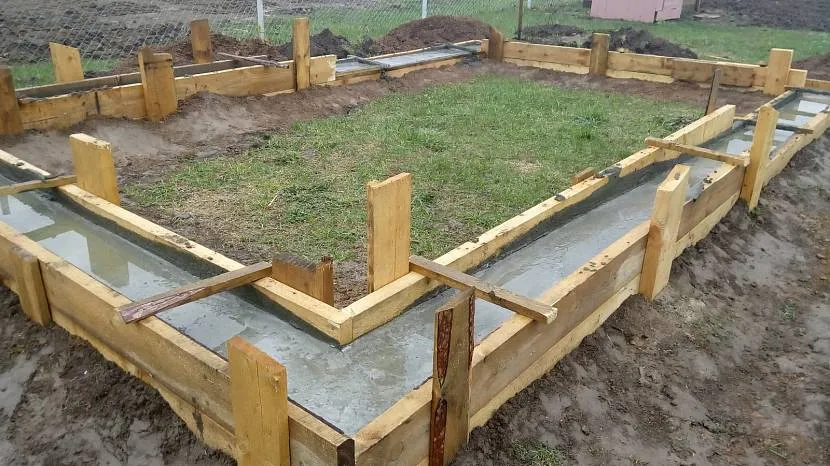

Установка опалубки
Конструкция фундамента подвала в гараже.
Возвести ленточный фундамент для железного гаража невозможно без строительства опалубки. Опалубка представляет собой форму, куда непосредственно будет заливаться бетонная смесь. Делают ее из деревянных досок, причем высота досок должна быть немного больше высоты фундамента во избежание разлива смеси. Доски должны плотно прилегать друг к другу, не должно быть зазоров. Для надежной фиксации рекомендуется по всему периметру соорудить подпорки. Створки демонтируются после затвердения бетона. Для того чтобы бетон не сцепился крепко с поверхностью опалубки, целесообразно с внутренней стороны сделать обшивку рубероидом или другим рулонным материалом.
Неотъемлемая часть того, чтобы сделать фундамент для гаража своими руками – это укладка арматуры. Арматура может быть в виде стальных или железных прутьев. Она необходима для повышения прочности и жесткости конструкции. Прутья берутся диаметром 8-10 мм. На дно траншеи кладутся 2 провода, при этом расстояние до поверхности досок опалубку должно быть не менее 5 см. Провода связывают через каждые 40-50 см перпендикулярными кусками. Можно скреплять металлическую сетку сварочным аппаратом или проволокой. От стыков вертикальные прутья поднимают вверх. Угол между вертикальными и горизонтальными прутьями должен быть 90°. Армирование повторяется каждые 20-30 см по всей поверхности будущего фундамента.
Изучение почвы перед строительством фундамента под гараж
Перед заливкой фундамента необходимо определить тип грунта Для строительства фундамента для гаража важно изучить почву: ее тип, влажность, глубину залегания грунтовых вод, наличие проложенных внизу коммуникаций. Также важны нагрузка на грунт и глубина его промерзания. Методика устройства фундамента на разных типах почвы различается
В любом случае основание не должно вспучиваться, деформироваться, проседать, скручиваться
Методика устройства фундамента на разных типах почвы различается. В любом случае основание не должно вспучиваться, деформироваться, проседать, скручиваться.
- Идеальное основание – скальный грунт. Он прочен, устойчив к влаге, не подвержен размыванию, разлому. Такое скальное основание не дает усадку в зимний, летний период, не промерзает. Но эти основания не подходят для обустройства подвальных этажей и цокольных помещений.
- Однородные малосжимаемые грунты без размытия являются оптимальным решением для стройки.
- Устойчивое основание получается на гравийных грунтах, которые не размываются водой и не проседают. Уровень промерзания их тоже незначительный – чуть более полуметра.
- Пески и супеси также пригодны для строительства. Равномерная плотность и хорошая толщина способствуют свободному проникновению воды, которая быстро уходит вглубь, не расширяясь при морозах. Глубина промерзания в средней части России не превышает 1 метра.
- Проблемными являются грунты с глиной. В зависимости от ее процентного содержания они делятся на подвиды: суглинки – 10-30%, супеси – до 10%, глина – 35% и выше. Суглинки и супеси пропускают воду, промерзая на большую глубину – до 2 м. При замерзании и оттаивании вспучиваются и опадают, толкая фундамент. Глинистая почва отличается содержанием песка. В красной ее много, в голубой — меньше.
- Торфяники не подходят под возведение капитальных строений. На них обычно устанавливают легкие или временные конструкции в виде сараев и дачных домиков. Торфяная почва содержит кислоты, негативно влияющие на материалы.
Желательно проведение геологических и инженерных изысканий для определения прочности грунта, просадки кома, вспучивания при замерзании, устойчивости к поперечным смещениям.
На глинистых почвах надо точно рассчитывать заглубление фундамента в зависимости от уровня промерзания.
Дополнительные проблемы возникают при обводнении грунтов выше глубины промерзания. На таком грунте невозможно установить серьезную конструкцию. Для осушения используют дренажные канавы и водостоки для слива лишней жидкости.
Когда используют плитное основание под гараж
Монолитное плитное основание – это идеальный вариант для гаража. Такая основа способна выдержать не только вес конструкции, но и тяжесть любого автомобиля.
Возводить плитный фундамент можно на любом грунте.
- При сезонном движении почвы основание смещается вместе со слоями грунта или компенсирует их сдвиг. Именно поэтому монолитная плита называется плавающим основанием. Результат – отсутствие трещин в полу и стенах.
- При строительстве гаража на рыхлом грунте монолитное основание предотвратит неравномерную усадку.
- При высоком уровне грунтовых вод плитный фундамент с правильно выполненной гидроизоляцией защитит строение от негативного воздействия влаги.
Монолитное плитное основание, возведенное под гараж, дает множество преимуществ:
Монолитная плита под гараж
- Его легко изготовить.
- Он компенсирует воздействие проблемных грунтов.
- Препятствует проникновению в помещение грызунов.
- Служит хорошим полом, способным выдержать любую тяжесть.
- Дает возможность установки системы теплого пола.
Однако нельзя забывать о минусах монолитной плиты:
- Ее нельзя возводить на участке со склоном, есть вероятность сползания плиты.
- На обустройство такого основания требуется большое количество бетонного раствора и арматуры.
- Такой фундамент не позволяет обустроить смотровую яму.
Несмотря на то, что гараж не является важной постройкой, он должен возводиться на прочном основании с соблюдением всех норм и правил. Только в этом случае гараж будет защищен от негативных явлений природы и позволит приятно проводить время с любимым автомобилем
Этапы строительства
- Первоначально продумать и просчитать какой нужен котлован, наиболее оптимально будет выкопать его на глубине 50 см. Далее, фундамент засыпают песком с проливкой и трамбовкой на 20 см.
- По периметру делается лента 30×40 см. Армирование горизонтальное: 3 прута арматуры A-III в 2 ряда, вертикальное – выпуска через 40 см высотой над фундаментом 300 мм (для связки). Нужно рассчитать материалы на опалубку и арматуру.
- Далее, внутрь отсыпается песок под трамбовку с проливкой водой, накрывается песок пленкой полиэтиленовой (чтобы цементное молочко в песок не ушло и бетон не потерял своей крепости). Вяжется каркас в 2 слоя из арматуры A-III с ячейкой 200×200 мм. Толщину плиты можно сделать 10 см.
Глубина
Глубина фундамента под гараж будет напрямую зависеть от величины высоты промерзания грунта и протекания подземных вод. Если глубина промерзания не велика, а вот грунтовые воды проходят низко, то фундамент можно выложить с глубиной 0,4 метра и прибавить к этой цифре величину на песочную подушку и слой гравия.
Такого рода фундамент будет идеальным выбором для постройки на песчаной почве, которая почти не поддается промерзанию.
Фундамент на глинистых и болотистых почвах лучше всего углублять на 1,5 метра. Таким образом, не будет проходить размывание и разжатие грунта, что предотвратит разрушение фундамента.
Глубина фундамента всегда должна быть больше величины промерзания грунта, минимум на 0,2 -0,3 м.
Ширина
Толщина стенок гаража будет напрямую влиять на ширину возводимого фундамента для гаража, который необходимо выполнить, примерно на 30% больше.
Это относится к любому типу фундамента, и даже к плитам, соединяющим сваи фундамента.
Для ленточного типа фундамента, под который предполагается возводить опалубку, ширина должна быть увеличена еще и на толщину стенок самой опалубки.
Итак, к примеру, ширина стенок будет 12 см, такой размер имеет стандартный кирпич (если кладка в один кирпич), тогда толщина стенок деревянной опалубки будет 2.5 см. И в таком случае ширина возводимого фундамента будет 20,6 см.
Пошаговая инструкция: как построить фундамент ленточного типа
Монтаж фундамента гаража
Монолитная плита для каркасного гаража
В редких случаях для каркасного гаража может быть использован монолитный фундамент. По сравнению с ленточным, его отличает большая прочность на ненадёжных грунтах и устойчивость к деформации и нагрузкам.
К недостаткам такого решения относят более высокую стоимость, необходимость спецтехники, большой объём работ и срок заливки основания.
Монолитное основание под гараж
Кроме того, монолитный фундамент требует более тщательного планирования. Так, если по завершении работ над гаражом владельцу захочется дополнительно соорудить смотровую яму или погреб, это будет невозможно.
При заливке монолитного фундамента порядок работ напоминает изготовление ленточного, только вместо траншеи по периметру гаража потребуется выкопать котлован. Затем устанавливается опалубка, на дно укладывается песчано-щебневая подушка и слой гидроизоляции. Установка арматуры в этом случае является обязательной
Важной частью работы будет заливка и утрамбовка бетона
Поскольку для такой конструкции требуется большее количество материала, на его застывание уйдёт больше времени. В течение всего периода за процессом требуется следить, периодически увлажняя верхний слой. По окончании периода, когда происходит застывание слоя, остаётся только снять опалубку, засыпать образовавшиеся щели грунтом, выровнять основание по горизонтали. Удобством такого решение является отсутствие необходимости заботиться об обустройстве пола, если нет нужды в его дополнительной теплоизоляции.
Подготовительные работы
Участок, где вы будете возводить гараж, необходим ровный, без мусора. Желательно убрать плодородный слой почвы. После подготовки участка начинают разметку. Сверяясь с планом, по шнуру отбивают края фундамента. Когда будут забиты колья, и по ним протянется верёвка, проверяют геометрию будущего фундамента (замеряют диагонали – они должны быть одинаковыми). Проверьте углы – у всех них должно быть точно 90 градусов, с неправильными углами у вас получатся неровные стены гаража.
Безошибочно рассчитать глубину фундамента помогут несколько советов:
- Если в зимний период почва на участке промерзает не глубоко, то можно закладывать фундамент на глубину 40 см и столько же приготовить для песчаной подушки;
- Для суглинистых почв и глины нужно заглублять фундамент на 1,5 м, чтобы он не разрушился по вине динамичных качеств такого грунта;
- На песках траншею роют на глубину 80 см – на таком грунте пучинистых процессов не бывает.
Факторы, определяющие глубину заложения фундамента
Виды фундаментов
Разбираясь, как сделать фундамент под гараж, стоит сначала определиться с его разновидностью. Выбор делается с учётом расположения участка и характеристик грунта. При возведении гаража в качестве основания используют такие типы фундаментов:
- свайный либо столбчатый;
- ленточный;
- монолитный или плитный.
Каждый из них имеет свои отличительные особенности и преимущества. Выбирая подходящий, стоит познакомиться с характеристиками каждого.
Ленточный
Фундамент ленточного типа формируется непосредственно в земле – по контуру возводимого гаража и внешне напоминающая ленту. Получил широкое распространение из-за простоты выполнения монтажных работ и продолжительного периода эксплуатации.
Особенности ленточного основания:
- Позволяет организовать подвальное помещение непосредственно под гаражом. В качестве стен у погреба используется само основание.
- Способно сохранить целостность при значительных температурных колебаниях.
- Может заливаться под гаражами, возводимыми из различных строительных материалов.
Ленточное основание получило наибольшее распространениеИсточник blogspot.com
В зависимости от материалов, используемых при заливке, фундамент бывает бутовым, бетонным, бутобетонным. Первый самый дешёвый. Для его изготовления используется бросовый материал, что существенно снижает затраты на производство.
Для формирования бутобетонного фундамента используется смесь, состоящая из щебня, бута и гравия. Это несколько снижает затраты на заливку основания.
Бетонный фундамент заливается с использованием соответствующего раствора. Для обеспечения достаточных прочностных характеристик в состав рабочего раствор вводятся специальные добавки. Они повышают прочностные характеристики готовой конструкции.
Монолитный
По своему исполнению монолитный фундамент – сплошная плита, выступающая в качестве основания и служащая полом для возводимого гаража. Выбор в пользу монолитной плиты делается при эксплуатации строения в сложных условиях:
- на участке с болотистой почвой;
- при близком расположении грунтовых вод;
- в случае пучения почвы.
Монолитная плита – самый дорогостоящий вариантИсточник fundamentt.ru
Сформированная специалистами основа обладает высокими прочностными характеристиками и способна выдержать значительную эксплуатационную нагрузку. Однако из необходимости значительных финансовых затрат на формирование, монолитный фундамент находит ограниченное применение. Для обеспечения достаточной эффективность основы предварительно выполняется технический расчёт будущей конструкции.

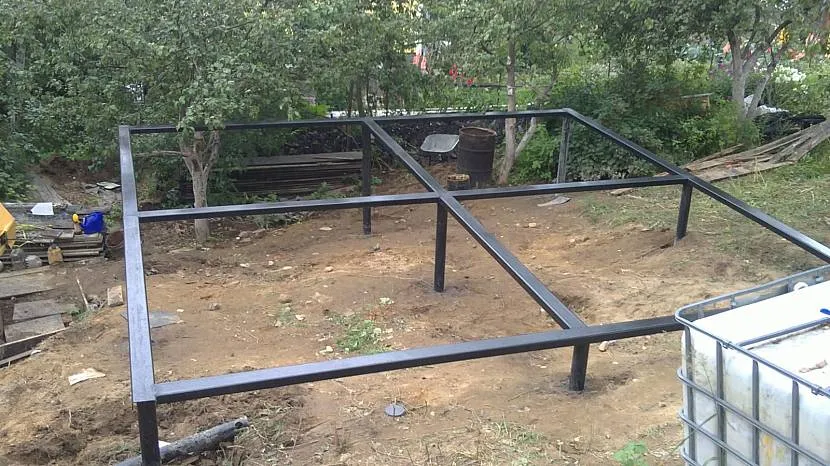

Столбчатый
Фундамент формируется путём заглубления в землю асбестоцементных или металлических столбов, воспринимающих нагрузку в процессе эксплуатации. Для возведения основания требуется немного времени и минимальные физические усилия при наличии специализированного оборудования и инструмента.
В качестве опор используются различные элементы: сваи, асбестовые трубы, заполненные бетоном, дерево и другие. Это оптимальный вариант для участков, где грунтовые воды находятся близко к основанию. Монтаж столбчатого фундамента может производиться на глубину 3,5 м и более.
Для изготовления столбчатого основания используются разные материалы, включая металлИсточник nasha-besedka.ru
Устройство фундамента под металлический гараж
Фундамент сборный из блоков
Иногда фундаменты делают из блоков. Эти блоки производят специально для того, чтобы они могли выдерживать специфическую нагрузку. С помощью блочного строительства можно получить морозоустойчивые и устойчивы к агрессивным средам конструкции. Блочные фундаменты стоят недорого, их можно монтировать в различной конфигурации.
Схема сборного фундамента
К недостаткам этого метода строительства следует отнести то, что для перемещения блоков может потребоваться специальная техника. Её привлечение увеличит себестоимость конструкции. Также вам придётся поработать со стыковочными швами. Эти швы могут стать слабым местом, пропуская холод. Поэтому потребуется установить теплоизоляцию.
Как правильно делать чертеж
В зависимости от того, какую цель Вы преследуете во время строения деревянного или каменного гаража для авто, будет меняться технология черчения. Если Вы работаете исключительно для себя, чтобы ускорить возведение постройки, то Вам необязательно придерживаться каких-либо норм, ГОСТов или стандартов СНиП. Но в том случае, если проект после будет утверждаться в государственной службе, Вы будете пользоваться услугами строительных компаний или планируете продать гараж, Вам нужно работать по всем правилам.
Фото — Общий вид гаража
Работать можно по старинке на обычном листе бумаги А3 или при помощи специальных чертежных программ – AutoCAD, Солитворкс и прочих. Мы будем рассматривать принципы работы для технической профессиональной документации. Планировка начинается с фундамента, после этого Вы планируете стены, делаете развертку, разрабатываете систему вентиляции в помещении, канализацию, яму и лестницу для неё, места расположений включателей и светильников, после переходим к черчению кровли.
