Инструкция для строительства фундамента под гараж своими руками и правила заливки

Монолитная плита под гараж своими руками

Сделать плитный фундамент своими руками не так уж сложно, но эта работа требует аккуратности, терпения и внимательности. Зачастую необходимо приложить и физические усилия.

Как и любое другое строительство, начать следует с планирования. Вы должны абсолютно четко понимать где будет располагаться плита и какие характеристики (размер, высоту) она будет иметь. Мы рассмотрим основные этапы работы над монолитной плитой под гараж своими руками.

1. Подготовительные работы

В первую очередь нужно подготовить к работе местность. Следует расчистить территорию от сорняков, камней и других посторонних предметов. Выровнять грунт и выполнить разметку

Очень важно со всей внимательностью подойти к разметке – от ее точности будет зависеть успех всей работы, поэтому ошибок лучше не допускать и перепроверить все несколько раз. Как правило, границы периметра обозначаются с помощью колышков и натянутых между ними веревок

2. Земляные работы

После выполнения разметки, можно приступать к выкапыванию котлована. Углубление должно быть больше, чем высота предполагаемой плиты. Чаще всего, при укладке обычной монолитной плиты делается котлован до 50 см. Дно нужно аккуратно разровнять, утрамбовать грунт и проследить, чтоб туда не попало ничего лишнего.

3. Засыпка основания

Завершив работу над котлованом, начинаем работу с основанием. Оно представляет собой подушку из гравия и песка. Количество гравия вычисляется из расчета 20 т на гараж площадью 6,5х3,5 м. В высоту такой слой займет примерно 35 см. Слой песка должен быть не менее 10 см, он равномерно укладывается сверху на гравий. Получившийся песочно-гравийный «пирог» тщательно утрамбовывается.

4. Монтаж опалубки

Следующий этап – работа над опалубкой. Чаще всего она делается из деревянных досок – материал не дорогой и не проблемный. В первую очередь, выстраивается прямой угол, и уже от него монтируются стороны. Доски обязательно закрепляются саморезами (на уголок или небольшой кусочек доски). Следует помнить, что опалубка должна быть параллельно, относительно грунта, это измеряется с помощью уровня. Для того, чтоб бетон не выдавил деревянные доски в процессе заливки, короб опалубки укрепляется арматурой.

5. Работа над арматурным каркасом

Сооружение каркаса из арматуры – задача довольно трудоемкая. При наличии сварочного аппарата, работа выполняется прямо в коробке, где прутья свариваются между собой. Если сварки нет, то необходимый набор прутьев заранее рассчитывается и нарезается. Соединяется арматура уже в коробе с помощью вязальной проволоки.

Ячейки сетки должны быть не менее 20 см. В грунт вбиваются несущие арматурные прутья, на которые в два уровня навязывается (или приваривается) арматура. Полученная конструкция обязательно проверяется уровнем на горизонтальность.

6. Заливка фундамента

После того как вы убедитесь в правильности и надежности арматурного каркаса, можно приступать к заливке самого фундамента. Заливка производится бетонным раствором марки не ниже М250. Это гарантирует его прочность и долговечность. Одним из главных требований к заливке монолитной плиты является непрерывность процесса. Это значит, что вам понадобиться как минимум бетономешалка.

Процесс заливки происходит следующим образом: бетонная смесь распределяется по коробу, непрерывно обрабатываясь вибратором для равномерного распределения по всему арматурному каркасу. Для этого две бетономешалки ставятся у противоположных краев котлована, параллельно друг другу. Таким образом, заливка происходит быстрее и равномернее.

Перед началом дальнейших работ, фундамент должен выстоятся и набрать прочность. Это занимает как минимум 2-3 суток.

Установка монолитной плиты закончена. Такой фундамент может использоваться для постройки гаража на проблемных участках грунта. Он обеспечивает устойчивость конструкции даже при наличии высоко залегающих грунтовых вод, что позволяет назвать монолитную плиту – универсальным фундаментом под небольшие постройки.

Строим бетонный гараж

Инструкция по строительству каркасного гаража

Основные работы

Так как самым распространенным и легким в исполнении считается ленточное основание, то на его примере мы и рассмотрим, как залить фундамент под гараж своими руками.

В работе пригодятся следующие инструменты:

• Рулетка
• Лопата
• Бетономешалка
• Уровень
• Отвес
• Ведро
• Молоток
• Тачка
• Колышки
• Леска или разметочный шнур

Из материалов необходимы:

• Вода
• Цемент
• Гравий
• Песок
• Щебень

Разметка

Разметка фундамента

Прежде чем разметить фундамент под гараж, нужно очистить рабочую зону от мусора и плодородного слоя почвы. Затем с помощью колышков необходимо обозначить углы будущего основания гаража. Между забитыми колышками требуется натянуть леску или разметочный шнур вдоль всего периметра планируемого фундамента. Также рекомендуется проложить диагонали полученных углов – в месте их пересечения по наличию кривых углов можно обнаружить погрешности и скосы.

Земляные работы

Траншея для фундамента роется на глубину от 60 см. Ее ширина будет напрямую зависеть от ширины стен в гараже – зачастую она больше на 10-20 см. Копать траншею можно собственноручно, а можно с помощью экскаватора.

Создание подушки

Чтобы фундамент гаража стоял прочно, его основание необходимо укреплять специальной «подушкой». В случае с ленточным фундаментом «подушка» делается из щебня и песка. На дно траншеи насыпается песок крупных фракций и заливается водой. Слой утрамбованного песка должен составлять не менее 10 см. Затем на плотно сдавленный песок насыпается мелкофракционный щебень и также плотно трамбуется. Слой щебня должен быть не менее 10 см.

Опалубка

Залить фундамент под гараж своими руками вовсе не сложно, а вот правильно сделать опалубку самому – дело другое. В процессе выполнения данного задания потребуется максимум внимания и опыта, так как все детали опалубки должны быть выполнены идеально. Потому чаще всего новички заказывают изготовление опалубки у профессионалов. Высота ее должна ровняться высоте фундамента или быть немного выше нее. Материалом для ее изготовления могут послужить доски, ДСП, ФСФ. Изнутри получившуюся конструкцию рекомендуется выложить плотной полиэтиленовой пленкой.

Армирование

Чтобы сделать прочный фундамент под гараж своими руками, желательно армировать его конструкцию. Подобная процедура позволит усилить железобетонное сооружение и защитить его от давления веса гаража и сдвигов грунта. Гараж, фундамент которого будет выполнен из металлической арматуры, считается более устойчивым, чем постройка с арматурой из пластика или композитного прутка. Закрепление прутков между собой лучше выполнять вручную арматурной проволокой и арматурными кусачками. Сварку допускается использовать лишь для арматуры с маркировкой «С».

Металлический каркас фундамента гаража обязательно необходимо располагать внутри бетонной конструкции, так как в результате крошения камня неизбежна коррозия металла. Для закрепления арматуры чаще всего используют специальный стаканы или другие подпорки, которые позволяют ей располагаться на высоте от 5 см от края ленты.

Вначале на дно траншеи на высоте от 5 см укладываются два металлических прутка диаметром в 1см параллельно друг другу. Используя шаг в 40-50 см, прутки нужно периодически скреплять. Затем такие же прутки необходимо расположить вертикально. Их сцепка должна происходить с таким же шагом, как и у горизонтальных прутков. Верхние горизонтальные прутки крепятся уже к установленным вертикальным. Чтобы правильно сделать фундамент под гараж своими руками, и не допустить его разрушения, не стоит забывать о расстоянии от верхнего края ленты до верхних горизонтальных арматур.

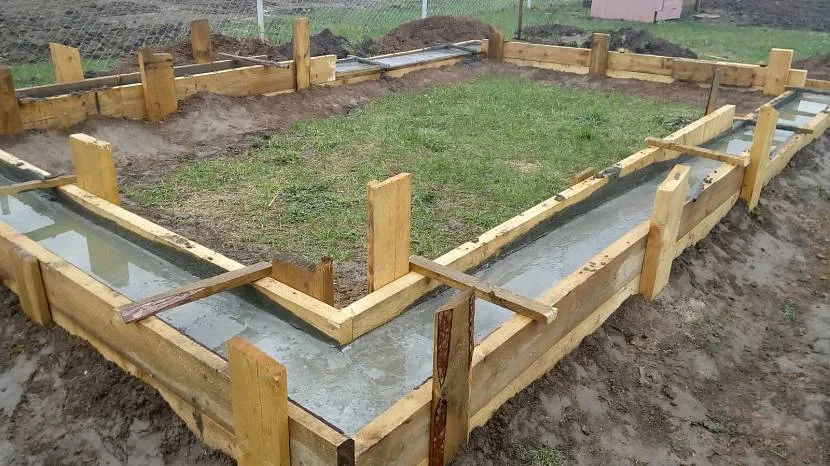

Заливка бетона

Чаще всего заливка фундамента осуществляется из самодельного раствора (10кг цемента, 30кг песка, 40кг щебня и 40 л воды). Щебень лучше всего использовать мелкофракционный, так как его легче уплотнять.

Чтобы залитый своими руками фундамент хорошо сцепился, нужно выжидать, пока подсохнет каждый из слоев. Если работы выполняются в холодный период года, не стоит искусственно подсушивать бетон. Если же постройка происходит в очень жаркое время, залитый бетон желательно поливать водой и укрывать от ветра, солнца.

В процессе заливки раствора необходимо следить за тем, чтобы не образовывались пустоты. Для этого можно использовать глубинный вибратор или протыкать залитый раствор острым штыком.

на плитное основание

Теперь на основании имеющихся данных составим смету с применением реальных цен Московской области, действующих в августе 2020 года:

Открыть таблицу на весь экран

Если таблица открылась не на весь экран ▬ воспользуйтесь колесиком прокрутки ниже ↓↓↓

2.1 Смета на смотровую яму

Стандартный размер ямы 300 см длина, 80 см ширина, 15 см толщина стенок. Глубина может варьироваться, она должна быть на 15-20 см больше роста автовладельца – например, 195 см.

Рассмотрим, в какую сумму обойдётся строительство смотровой ямы в монолитном варианте:

Открыть таблицу на весь экран

Если таблица открылась не на весь экран ▬ воспользуйтесь колесиком прокрутки ниже ↓↓↓

Как видите, стоимость ямы составляет более 30% от стоимости плитного фундамента, что довольно накладно. Несколько удешевить ее можно, отдав предпочтение не железобетону, а бутобетону, потому что львиная доля цены приходится на арматуру и вязку каркаса. Бутовый камень стоит всего 5-7 тыс. рублей за тонну, а если поблизости есть водоём, насобирать камень на берегу можно и бесплатно.

Неплохой альтернативой бетону является и глиняный кирпич. Причём, для строительства ямы можно использовать и бывший в употреблении. Однако слабым звеном кирпичной кладки являются её швы – поэтому, несмотря на гидроизоляцию, нужно сделать всё возможное, чтобы создать барьер для грунтовой влаги.

Изучение почвы перед строительством фундамента под гараж

Пошаговая инструкция по возведению монолитной плиты

Для мелкозаглублённого фундамента под гараж следует подготовить следующие инструменты и материалы.

Инструменты:

• шанцевый инвентарь (лопаты, кирки и лом);

• тачка;
• вибратор;
• бетономешалка;
• лазерный уровень;
• молоток, шнур, топор;
• вёдра.

Материалы:

• щебень; песок, цемент;
• вода;
• арматура;
• доски, брус, колышки;
• геотекстиль или ПВХ плёнка;
• гвозди.

Возведение монолитного ЛФ состоит из следующих этапов:

1. План гаража переносят на место строительства. Разметку производят с помощью шнура и колышков. Правильность прямоугольника проверяют промером диагоналей между противоположными углами разметки.
2. По ширине между шнурами прорывают траншеи глубиной больше проектного заложения подошвы фундамента на 300 мм. Это делается для устройства щебеночно-песчаной подушки.
3. Горизонтальность траншей контролируют лазерным нивелиром и рейкой.
4. Подушку делают из щебня и песка толщиной 150 мм каждого слоя. Песок проливают водой и трамбуют подручным приспособлением. Чтобы стенки траншей не осыпались, их делают под уклоном. На дно укладывают геотекстиль, его края заводят вверх, крепя к грунту щепками или гвоздями. Если этого не делать, осыпавшаяся почва может попасть в жидкий бетон, что допускать категорически нельзя.
5. Устанавливают опалубку из сбитых дощатых щитов. Через каждые 300 — 400 мм устанавливают упоры и распорки из бруса. Внутреннюю поверхность опалубки покрывают ПВХ плёнкой или геотекстилем.
6. Армокаркас вяжут из трёх верхних и трёх нижних горизонтальных прутов ø 8 – 10 мм периодического профиля, скрепляя их между собой поперечными связями из гладкой арматуры ø 6 мм и вязальной проволокой. Каркас из арматуры устанавливают таким образом, чтобы нижний просвет был не менее 60 мм, по бокам расстояние до опалубки должно быть не менее 30 мм. Такое же расстояние должно оставаться до расчетной высоты ленты. Такие меры необходимы для защиты армокаркаса от коррозии.
7. После установки арматуры производят заполнение бетонным раствором опалубки. Заливать нужно слоями толщиной по 150 мм с уплотнением вибратором.
8. Поверхность бетона выглаживают затиркой или мастерком. Затем фундамент накрывают плёнкой. Это делают для того, чтобы защитить бетон от пересыхания в жаркую погоду и от дождя в ненастье.
9. Через 30 дней опалубку демонтируют и покрывают гидроизоляцией боковые поверхности ЛФ.
10. Производят обратную засыпку.

Заливка фундамента своими руками

Виды фундаментов

Разбираясь, как сделать фундамент под гараж, стоит сначала определиться с его разновидностью. Выбор делается с учётом расположения участка и характеристик грунта. При возведении гаража в качестве основания используют такие типы фундаментов:

• свайный либо столбчатый;
• ленточный;
• монолитный или плитный.

Каждый из них имеет свои отличительные особенности и преимущества. Выбирая подходящий, стоит познакомиться с характеристиками каждого.

Ленточный

Фундамент ленточного типа формируется непосредственно в земле – по контуру возводимого гаража и внешне напоминающая ленту. Получил широкое распространение из-за простоты выполнения монтажных работ и продолжительного периода эксплуатации.

Особенности ленточного основания:

• Позволяет организовать подвальное помещение непосредственно под гаражом. В качестве стен у погреба используется само основание.
• Способно сохранить целостность при значительных температурных колебаниях.
• Может заливаться под гаражами, возводимыми из различных строительных материалов.

Ленточное основание получило наибольшее распространение

Источник blogspot.com

В зависимости от материалов, используемых при заливке, фундамент бывает бутовым, бетонным, бутобетонным. Первый самый дешёвый. Для его изготовления используется бросовый материал, что существенно снижает затраты на производство.

Для формирования бутобетонного фундамента используется смесь, состоящая из щебня, бута и гравия. Это несколько снижает затраты на заливку основания.

Бетонный фундамент заливается с использованием соответствующего раствора. Для обеспечения достаточных прочностных характеристик в состав рабочего раствор вводятся специальные добавки. Они повышают прочностные характеристики готовой конструкции.

Монолитный

По своему исполнению монолитный фундамент – сплошная плита, выступающая в качестве основания и служащая полом для возводимого гаража. Выбор в пользу монолитной плиты делается при эксплуатации строения в сложных условиях:

• на участке с болотистой почвой;
• при близком расположении грунтовых вод;
• в случае пучения почвы.

Монолитная плита – самый дорогостоящий вариант

Источник fundamentt.ru

Сформированная специалистами основа обладает высокими прочностными характеристиками и способна выдержать значительную эксплуатационную нагрузку. Однако из необходимости значительных финансовых затрат на формирование, монолитный фундамент находит ограниченное применение. Для обеспечения достаточной эффективность основы предварительно выполняется технический расчёт будущей конструкции.

Столбчатый

Фундамент формируется путём заглубления в землю асбестоцементных или металлических столбов, воспринимающих нагрузку в процессе эксплуатации. Для возведения основания требуется немного времени и минимальные физические усилия при наличии специализированного оборудования и инструмента.

В качестве опор используются различные элементы: сваи, асбестовые трубы, заполненные бетоном, дерево и другие. Это оптимальный вариант для участков, где грунтовые воды находятся близко к основанию. Монтаж столбчатого фундамента может производиться на глубину 3,5 м и более.

Для изготовления столбчатого основания используются разные материалы, включая металл

Источник nasha-besedka.ru

Выполнение разметки под основание гаража

Определив тип фундамента для гаража, необходимо провести разметку участка под строительство. Работа выполняется в следующем порядке.

Подбор инструментов

Чтобы безупречно выполнить разметку фундамента под гараж, нужно приготовить набор инструментов:

• Веревку или шнур.
• Рулетку.
• Строительный уровень.
• Деревянные колья или отрезки арматуры.

С помощью этого набора можно точно и быстро провести разметку основания.

Подготовка участка

Перед тем, как приступить к разметке, необходимо подготовить место. Участок очищают от лишней растительности и мусора. Площадь тщательно выравнивают.

Нанесение разметки

В соответствии с планом будущего гаража определяют расположение правого переднего угла. Здесь забивают первый колышек.

Далее натягивают шнур, определяя направление передней стены гаража. На шнуре отмечают расстояние, равное длине этой стены, и ставят еще один колышек.

Теперь от обеих отметок натягивают веревки, перпендикулярно первой линии. На них отмеряют расстояние, равное длине боковых сторон. Здесь ставят третью и четвертую отметку.

В результате должен получиться прямоугольник. Чтобы проверить правильность разметки можно воспользоваться двумя способами:

1. Измерить диагонали прямоугольника. Они должны иметь равную длину.
2. От угла отложить расстояние 3 м в одну сторону и 4 м в другую. При правильной разметке расстояние между точками будет равно 5 м. Аналогичную проверку необходимо выполнить на каждом углу.

Глубины фундамента под сооружения из пеноблоков

Для этого надо учесть следующие факторы:

1. Установить разновидность грунта на участке путем проведения его химического анализа.
2. Узнать глубину его промерзания и расположения грунтовых вод. На эти данные будут влиять климатические условия, в которых строится дом.
3. Произвести расчет предполагаемой нагрузки на почву. При этом следует учесть вес самого строения, находящихся предметов в доме и дополнительные усилия от природных осадков.
4. Определить сумму, которую можно затрать именно на фундамент, предусмотрев стоимость материалов и проводимых работ.

А после этого можно заняться возведением основания под будущее жилье из пеноблоков. На расчет его глубины также будет влиять этажность и будущее предназначение постройки.

Для одноэтажного дома

Стоит сказать, что для пеноблочного сооружения глубина залегания фундамента должна быть не менее величины промерзания почвы. Но для определения точного ее параметра и вида основания влияет расположение грунтовых вод. Если они пролегают очень близко к поверхности, то надо применить монолитную плиту, которую не стоит сильно заглублять в грунт.

Фундамент должен быть по высоте выше величины промерзания почвы на 500 мм если он устанавливается на пучинистые ее виды. Иначе дом будет претерпевать деформации из — за «движения» этих почв.

Если в одноэтажном здании предусмотрен подвал или цокольный этаж, то глубину основания необходимо выполнять с учетом этого и тогда нулевой точкой будет считаться пол подвала. А в высоту она должна быть на 50 см выше подземной части сооружения.

Для одноэтажной постройки также подойдет ленточный фундамент. Его заливают слоями или сразу за один раз, последний способ предпочтительней. После остывания основания его необходимо в обязательном порядке покрыть рубероидом, который будет служить для него гидроизоляцией. Чтобы уменьшить трение почвы о стенки забетонированной конструкции опалубку перед заливанием бетона надо выставить с уклоном по бокам. Ее конструкция должна сужаться кверху.

Для двухэтажного дома

Похоже обстоит дело с закладкой фундамента под такие сооружения. Для них также надо учитывать глубину промерзания почвы и поэтому она не должна быть менее рекомендованных 1,5 метра. Двухэтажный дом однозначно требует закладки ленточного вида. Для возведения жилья на глинистых почвах следует установить его аналог из свай.

Если по расчетам глубина фундамента будет большой, то ее можно будет уменьшить с помощью отмостки, выполненной по периметру дома. Под нее надо подложить слой утеплителя, чтобы обезопасить основание от промерзания.

Для гаража

При расчете глубины фундамента под него учитываются те же показатели, что и для предыдущих зданий из пеноблоков. Если промерзание грунта происходит неглубоко, а воды в почве протекают наоборот — глубоко, то можно закладывать основание под гараж равное 0,8 м. Половина его будет состоять из подушки, выполненной из песка и щебня, а вторая половина из бетона. Этот фундамент является оптимальным вариантом для песчаных почв.

Если надо строить гараж на глинистых и болотистых почвах, то, если позволяют грунтовые воды, стоит заглубить его на 1,5 метра. Данная величина исключит размывание и сжатие почвы и обезопасит основание от разрушений. И гараж сможет простоять долгие годы.

Чтобы высчитать глубину закладки фундамента под гараж надо точно узнать величину замерзания грунта в своем регионе, а затем к ней добавить 20%. При величине промерзания в один метр глубина основания будет составлять 1,2 м.

Определить глубину основания под дом или гараж из пеноблока несложно. Главное, узнать правильные данные о почве, уровне грунтовых вод и замерзании грунта. При правильном определении глубины, а также удачного выбора типа фундамента с учетом особенностей почв сооружение из пеноблоков простоит долго и нерушимо.

Плитное основание

Выдерживает большие нагрузки, оказываемые массой стен. Может применяться в любых условиях. По типу сооружения — горизонтально расположенная, залитая монолитным способом железобетонная плита.

Плитная конструкция

Недостатки — сложность расчетов, большая трата сил. Но приложив усилия один раз, можно быть уверенным в надежности постройки.

Строительство относится к категории сложных, дорогих. Можно воспользоваться, в случае крайней необходимости. Преимущество — основание можно использовать в качестве пола, сэкономить. Создание плитной основы разбивается на несколько этапов.

Пошаговая инструкция

• Подготовка: расчистка территории, снятие верхнего дернового слоя земли, копка котлована — 40 см по глубине расположения.
• Днище засыпается песчаной подушкой с послойным проливанием водой. Проводят для усадки песка, пока толщина подушки будет равна 20 см.
• Поверх песчаного слоя укладывается 10 см гравия.
• Необходимо установить опалубку. Должна возвышаться над уровнем земли, примерно на 40-50 см, для придания устойчивости сооружению, оборудуется распорными брусками.
• Основная часть, усиливающая бетонную конструкцию — установка армирующей сетки. Используются металлические прутья, диаметром 12 мм. Ширина, высота ячеек — 20 см. Армирующий каркас размещается внутри опалубки, крепится вязальной проволокой. Можно приступать к заливке бетона.
• Для бетонирования необходим раствор марки М200. Смесью закрывается арматурный каркас, чтобы металлические части не выступали над поверхностью. Толщина конструкции — около 30-35 см.

Установка

Стандартное время застывания бетонного сооружения – 28 дней.

Ленточная конструкция

Способы изготовления ленточного сооружения:

1. Монолитный.
2. Блочный (сборный).

Ленточная конструкция — опора для стен гаража. В зависимости от типа грунта, глубины промерзания определяют вид: низко заглубленный, глубоко заглубленный.

Основа с мелким заглублением используется для невысоких строений без цокольного этажа. Условие — почва с низким содержанием глины.

Ленточная основа рекомендована даже для северных регионов, где глубина промерзания почвы ниже одного метра. Опускают ниже линии промерзания, чтобы исключить разрушение.

Ленточный

Выбор материала

Материалы:

1. Шлакоблоки. Доступные. Лучше использовать полнотелый материал. Шлакоблоки имеют плохую переносимость поперечных нагрузок, склонны к накоплению влаги. Недостаток делает шлакоблоки нежелательными при монтаже на глинистых влажных почвах.
2. Пеноблоки. Недостатки аналогичны предыдущему варианту. Монтаж будет легким, ввиду небольшой массы изделий. Хорошие теплоизоляторы. Подойдут, если гараж имеет легкую конструкцию.
3. Керамзитобетонные блоки. Хорошие теплоизоляционные свойства, однако, не переносят больших нагрузок. Рекомендуется проводить теплоизоляцию наружных стен. Недостаток — сложность обработки. При распиливании, блок начинает крошиться, образуя неровную кромку.
4. Монолитный бетон. Обладатель лучших характеристик. Чтобы улучшить характеристики раствора, могут добавлять добавки. Срок эксплуатации — более 150 лет.

Как залить фундамент под гараж

1. Выкапываем траншею, глубиной 40 см. Ширина — 20-40 см.
2. Создаем песчаную подушку. Толщина слоя — 20 см.
3. Поверх песка засыпается слой щебня — 10 см.
4. Переходим к установке армированного каркаса. Берем прутья, толщиной 8-15 мм, проводим обвязку вязальной проволокой, пластиковыми хомутами.
5. Собираем из щитов, досок, деревянную опалубку. Высота сооружения немного превышает уровень земли. Примерно на 30 см. Чтобы укрепить конструкцию, с внешней стороны устанавливают распорки из бруса.
6. Когда подготовительные моменты закончены, переходят к заливке. Гараж не имеет громоздкую конструкцию, для бетонирования подойдет раствор марки М200.

Армирование
