Выбираем электросчетчик для гаража
Большое значение имеет и грамотный выбор электросчетчика для гаража. Отличается количество тарифов, фаз, а также мощность и напряжение питания. Кроме того, отличаются способы крепления, класс точности. Иногда требуется подключение прибора через трансформатор, если мощность потребления высокая, в гараже часто используется профессиональное оборудование при работе в мастерской.
Типы счетчиков
У электросчетчиков есть два основных вида.
Электронные приборы. Такие устройства решают все первоочередные задачи, а также имеют много дополнительных функций и преимуществ. Они привлекают подсветкой, компактностью, повышенной точностью. Можно подключить электронный счетчик к компьютеру. Стоимость такого прибора как раз будет зависеть от набора дополнительных опций.
Индукционные модели. Именно таким счетчикам до сих пор зачастую отдают предпочтение гаражники. Приборы долговечны, обеспечивают высокий уровень надежности, достойную точность. При этом цена на них низменно демократичная.
Конструкция счетчика
Рассмотрим, каким образом разные типы счетчиков отличаются конструктивно.
- Индукционные (механические). В таком устройстве имеется металлический диск. Вращает его электромагнитное поле, образуемое катушками тока, напряжением, которое пропорционально потребляемой мощности. К сожалению, несмотря на долговечность таких традиционных устройств, специалисты отмечают: погрешность показаний у них достаточно большая. Максимальный класс точности для этих приборов – 1-,5-2. Именно поэтому электронные счетчики постепенно вытесняют с рынка механические.
- Электронные приборы. В таких устройствах механической части вообще нет. Класс точности может составлять 0,5. Надежность здесь значительно выше. При этом счетчики компактные, все результаты измерений у них выводятся на дисплей. Представлены многотарифные модели. Если предстоит работать в условиях низких температур, в устройствах могут быть предусмотрены электромеханические системы отсчета.
Обратите внимание: вместе с электросчетчиком производится установка модульных элементов, УЗО, входного автомата. В электрощитках обязательно монтируют специальные шины для распределения заземления (PE) и нуля N
В соответствии со схемой электропроводки подключать их вместе категорически запрещается, поскольку токи по ним идут разные.
Что важно учесть при выборе счетчика
Запоминайте, какие факторы становятся наиболее важными при выборе конкретной модели электросчетчика в гараж.
Мощность нужно подбирать в соответствии с планируемым потреблением энергии в гараже. Расчеты проводятся с хорошим запасом, чтобы обеспечить безопасность. Метод крепления должен подходить для вашего электрощитка
Важно определить соответствие параметрам сети, техническим характеристикам. Желательно, чтобы совпадало количество фаз
Правда, однофазное устройство можно без проблем подключить к трехфазной сети. Подумайте, какие бы вам хотелось использовать дополнительные опции. Возможно, вам больше подойдет электронный счетчик, который отличается широкой функциональностью. Количество тарифов тоже имеет значение. Тут стоит подумать. Если возможна хорошая экономия, стоит приобрести двухтарифный счетчик. Но стоить он будет несколько дороже, поэтому надо оценить его экономическую оправданность.
Устройство гаражного щитка
Монтируя электрощиток своими руками, нужно четко представлять себе его устройство. Входящий электрический кабель необходимо подключать к вводному автомату, выполняющему роль рубильника. Желательно в качестве вводного автомата применять двухполюсный автоматический выключатель. Таким способом производится отключение сразу двух проводников кабеля. Это делается в целях безопасности при проведении ремонтно-монтажных работ внутри щитка или в помещении гаража. Дело в том, что в гаражных кооперативах, зачастую, отсутствует должный контроль состояния электрохозяйства и, возможно, что на входящей линии нулевой и фазный проводники окажутся поменяны местами.
Если входящий ноль подключить, минуя автомат, то может сложиться ситуация, когда при выключенном автомате на узлах щитка будет присутствовать высокий потенциал. Это справедливо, если к гаражу подводится однофазное напряжение. При подаче трехфазного напряжения оптимальным будет применение четырехполюсного автоматического выключателя.

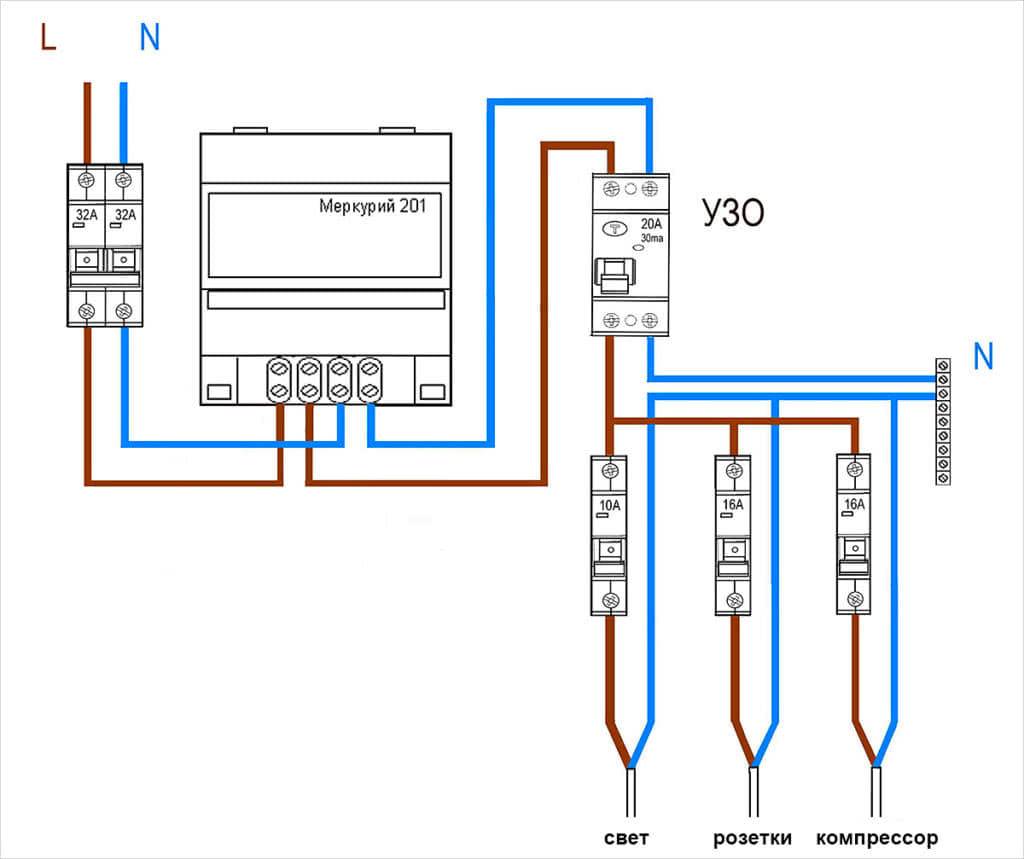

После вводного автомата подключают прибор учета электроэнергии. Обычно это бытовой счетчик, например, Меркурий 201. Выходящие из счетчика фазный и нулевой проводники подключают к УЗО (устройству защитного отключения). Наличие УЗО необходимо для защиты людей от поражения электрическим током. Когда человек прикасается к неизолированному проводнику, находящемуся под напряжением, через его тело начинает проходить ток утечки. Чтобы значение тока утечки не достигало опасного для жизни значения, УЗО отключает подачу напряжения.
Правильное срабатывание УЗО невозможно без наличия в щитке заземления. Заземление должно быть оборудовано в гараже независимо от наличия во вводном кабеле заземляющего проводника.
С выходных клемм УЗО фаза поступает на групповые автоматы защиты, с которых уже напряжение подается на каждый потребитель электроэнергии раздельно. Нулевой же проводник подключают к металлической шине. К этой же шине подсоединяют все нулевые проводники из кабелей, идущих к потребителям. Подобная шина объединяет все присутствующие заземляющие проводники.
Все элементы схемы щитка крепят на металлическую пластину, которая называется DIN-рейка. Конструкция DIN-рейки такова, что позволяет быстро закрепить на ней все элементы или, наоборот, демонтировать их. Для нулевой и заземляющей шин тоже существуют варианты крепления на DIN-рейку.
Возможный вариант размещения всех узлов внутри щитка.
После монтажа узлов внутри щитка все детали закрываются защитным экраном из комплекта щитка для предотвращения случайного прикосновения к токоведущим частям. В экране должны присутствовать окна, через которые производятся переключения и снимаются показания прибора учета электроэнергии.
Техника безопасности перед началом работ
Прежде чем приступить к установке электрощита, надо ознакомиться с техникой безопасности, которая в разы снизит риск травмирования электротоком. При работе с электрической сетью придерживаются следующих правил:
Обязательная проверка электрощитка на наличие повреждений и других дефектов
Все электроприборы разрабатываются с учетом того, что они будут осторожно использоваться. Поэтому перед применением проверяют целостность изоляционных элементов и корпуса. Щитом с дефектами пользоваться нельзя, так как он может быть очень опасным
Очистка помещения от емкостей с водой. Электрическое оборудование не должно находиться рядом с жидкостью, так как она хорошо проводит ток. Также нельзя работать с приборами мокрыми руками. Ознакомление с инструкцией. Перед работой с любым электроприбором надо ознакомиться с его инструкцией, в которой описаны основные особенности его использования. Нельзя одновременно прикасаться к отопительным батареям и электрическим щиткам. Специалисты не советуют перегружать электрощиток и подключать к нему много устройств, так как это приведет к перегрузке сети и ее замыканию
Щитом с дефектами пользоваться нельзя, так как он может быть очень опасным. Очистка помещения от емкостей с водой. Электрическое оборудование не должно находиться рядом с жидкостью, так как она хорошо проводит ток. Также нельзя работать с приборами мокрыми руками. Ознакомление с инструкцией. Перед работой с любым электроприбором надо ознакомиться с его инструкцией, в которой описаны основные особенности его использования. Нельзя одновременно прикасаться к отопительным батареям и электрическим щиткам. Специалисты не советуют перегружать электрощиток и подключать к нему много устройств, так как это приведет к перегрузке сети и ее замыканию.
Выбор оборудования для прибора
Некоторые специалисты рекомендуют перед установкой прибора ознакомиться с перечнем оборудования, которое может к нему подключаться. Щит отвечает за работу следующего оборудования:
- Лампы. Это основной источник света, без которого невозможно работать в гараже.
- Система вентиляции. Некоторые вентиляционные системы оснащены автоматикой, которая работает на электричестве.
- Электрические инструменты. Часто автомобилисты пользуются сварочными аппаратами и зарядными устройствами, которые не смогут работать без электрощита.
- Сигнализационная система. Многие устанавливают в гаражах сигнализацию, которая защищает транспортное средство от злоумышленников. Чтобы сигнализационные системы работали, придется подключать их к щиткам.
- Бытовые приборы. Иногда в гаражах устанавливают бытовые электроприборы, которые также нуждаются в электроэнергии, без которой они не смогут функционировать.
Самодельные схемы электрощитка для гаража
Если у вас есть способности и желание собрать своими руками автоматический вариант электрощитка для гаража, можно воспользоваться приведенной схемой.
В конструкции используется система гальванической развязки приборов освещения подвала через трансформатор Т3. Одновременно с низковольтным освещением в конструкции электрощитка реализована возможность подключения потребителей на 12В, что бывает полезным при ремонте автомобильной техники. Кроме того, конструкция на основе Латра позволяет регулировать и подстраивать выходное напряжение под потребности нагрузки приборов в гараже.
Крепление корпуса электрощитка всегда выполняется на дюбелях к основе стены гаража, нельзя крепить на штукатурку или возгораемые предметы, только на бетон или кирпич. Высота установки электрощитка в гаражном помещении составляет 1300-1400мм над уровнем пола. Щиток вешается на стену возле входа с правой или левой створки ворот, кому как удобнее.
- Строительство туалета на даче своими руками
- Баня из клееного бруса своими руками
- Детский деревянный домик своими руками
- Строим погреб своими руками
Схема щита
Собрать электрощит для гаража, на самом деле, не так и сложно. Тогда его цена будет значительно дешевле розницы. Как собрать электрощит для гаража, рассмотрим более подробно, ведь здесь есть нюансы, которые следует учесть.
- Если вы станете применять трансформатор Т-1, то нужно знать, что схема электрощитка в гараже будет заключаться в том, что вы должны подключить к различным выводам обмотки.
- Те выводы, к которым нужно подключить вторичную обмотку, должны быть соединены в обязательном порядке со специальной магистралью, она предназначена для освещения подвала, гаража. Вторичная обмотка приспособления оснащается выводами в двадцать четыре вольта.
- Это делается для того, чтобы система могла обеспечивать постоянный ток, сила которого будет равняться пятнадцати вольтам, поэтому нужно учитывать это обязательно.
Монтаж электрического щита. Особенности работы
Теперь собираем электрощит в гараж. Сразу хочется сказать, что, не имея опыта в этой сфере работы, не стоит выполнять ее самостоятельно, ведь можно столкнуться с проблемами, причем, достаточно серьезными.
Нужно понимать, что приспособления бывают различные, например, есть такие электрические щиты, которые представляют собой панели открытого типа, есть такие, которые напоминают закрытые шкафы, поэтому нужно выбрать оптимальный вариант. Хотя специалисты утверждают, что выбор электрических щитов зависит только от личных предпочтений, и разницы между ними нет. В базовой комплектации приспособлений данного типа есть счетчик, который нужно выбирать индивидуально, помните об этом. Так можно правильно подобрать и установить оборудование, которое будет отвечать именно вашим требованиям
Щит имеет специальный выключатель, он, в свою очередь, предназначен для мгновенного обесточивания
Это так важно, когда возникают критические ситуации, например, для предотвращения пожара. Кроме того, в щите есть счетчик электроэнергии, предохранители, о них также нужно помнить
Важно учесть, что их количество должно быть равно количеству разводок в вашем гараже, учитывайте это обязательно. Чтобы не знать ни о каких проблемах, и, как утверждают сами специалисты, лучше всего использовать исключительно автоматические предохранители, они смогут сами отключать тот или иной участок разводки от сети, если, конечно, будет возникать такая необходимость
Так что, вам нужно внимательно изучить все рекомендации специалистов, чтобы все было сделано правильно и грамотно, и вы не сталкивались никогда с теми или иными проблемами. Говоря в целом о монтаже электрического щита, который выглядит, как шкафчик, знайте, что с ним проблем обычно не возникает, осуществить работу смогут все желающие.
Внимание: Крепить его нужно за металлическую платформу, которая специально подготовлена
Также нужно учесть и то, что вешать щит нужно правильно, лучшее место – это ближе к электрическому вводу, ведь таким способом можно будет без проблем подбираться к щиту, что немаловажно. Также не забывайте, что его дверцы не должны загораживать посторонние предметы, и когда возникнет необходимость, вы должны быстро открыть ее. Также не забывайте, что его дверцы не должны загораживать посторонние предметы, и когда возникнет необходимость, вы должны быстро открыть ее
Также не забывайте, что его дверцы не должны загораживать посторонние предметы, и когда возникнет необходимость, вы должны быстро открыть ее.
Как только вы станете подключать магистрали электрической разводки, ознакомьтесь с указанными в инструкции правилами техники безопасности, чтобы все сделать правильно. Но если вам это не под силу, то нужно обязательно вызвать профессионального и опытного электрика, и все будет хорошо.
В гараж электрощит собрать можно без особых проблем. Надо просто следовать указаниям выше.
Следите за правильностью соединений и качественным контактом. Тогда проводка вам не доставит проблем.
голоса
Рейтинг статьи
Необходимые материалы
Создание схемы
Работа приборов защиты
Система защиты, смонтированная на электрощитке, состоит из двух обязательных приборов. Первый – это прибор или автомат отключения при возникновении короткого замыкания. Второй — устройство УЗО, оба прибора очень похожи по внешнему виду, и зачастую их путают и не понимают, зачем два одинаковых автомата.
На самом деле схема УЗО принципиально отличается от главного автоматического отсекателя, и рассчитана на отключение проводки только в тех случаях, когда ток утечки между двумя жилами кабеля достигает 5 тысячных ампер. Есть немало случаев, когда, стоя на влажном грунте, человек касается корпуса электрического прибора и получает удар из-за нарушения изоляции девайса. Чаще всего это происходит из-за микротрещинок на полихлорвиниловой изоляции кабеля, или при замокании проводки от конденсата, затекающей через кровлю гаража дождевой воды. Сто тысячных ампер считаются смертельными, исправный автомат УЗО должен срабатывать на пяти тысячных, но не способен отключить сеть при возникновении короткого замыкания.
Для этих целей используются дифференциальные устройства автоматического отключения питания при резком увеличении тока до определенного порога. Если у вас в гараже стоит мощное сварочное оборудование, то устанавливайте прибор на 25А. Больше нельзя, это может привести к возгоранию в гараже проводки и электрощитка. Для более мощных потребителей потребуется трехфазная сеть.
Особенности организации внутренней проводки
В гараже внутренняя электропроводка может реализовываться следующими способами:
- расположение кабелей производится в открытом виде;
- расположение проводов осуществляется в специальных пластиковых трубах;
- вариант комбинированного проведения проводки.

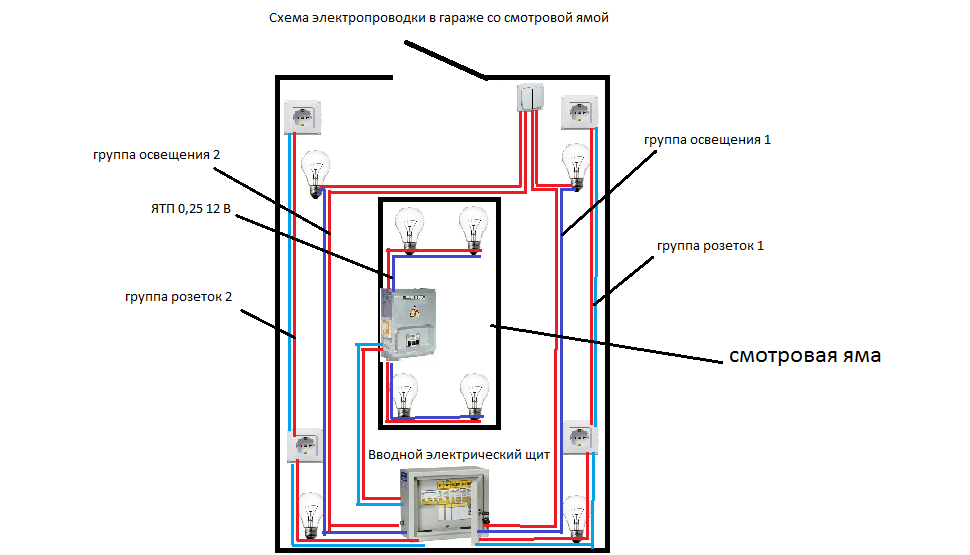

Вариант размещения проводки внутри гаража
Специалисты утверждают, что для гаражных сооружений самым оптимальным вариантом внутреннего размещения проводки будет именно комбинированный вид. При использовании такого подхода можно все основные узлы электропроводки скрыть элементами из пластика, а обычные провода при помощи крепежных элементов прикрепить к стене.
Способ установки
Первое, с чем Вы должны определиться, какую конструкцию электрощитка подобрать – наружной установки или встраиваемый. Если у Вас в квартире либо доме стены гипсокартонные, лучше выбрать встраиваемый электрощит, который не так сильно портит интерьер комнаты. Однако если стены бетонные и нет возможности сделать нишу, допускается установка накладного электрического щитка.
На даче также нужно смотреть по обстоятельствам. К примеру, в деревянном доме либо в бане лучше ставить более безопасный накладной щиток.
Что касается гаража либо производственного помещения, тут можно не беспокоиться и установить на стене навесной электрощиток, который на порядок легче монтируется.
Схемы и расположение потребителей
Нюансы устройства
Как правило, эстетическая часть вопроса отходит на второй план. Раньше гаражная проводка вообще делалась с применением самых дешевых материалов.
Гаражи редко имеют отделку внутри и используются в основном для технических целей
По этой причине особое внимание уделяется безопасности, а не внешней красоте проводки
Разводка электропроводки в гараже делается скрытой, так как такой вариант считается наиболее надежным с точки зрения безопасности. Кабель можно проложить в стене или под полом, но первый вариант выполнить легче. Находясь в стенах, провода не будут случайно повреждены. Это правило действует для бетонных и кирпичных конструкций. Если гараж металлический, проводку в гараже придется монтировать в специальный короб: это может быть металлорукав, гофра, прочие предназначенные для кабелей приспособления, являющиеся изоляционным материалом.
Для того чтобы повысить безопасность, схемой проводки в гараже должен быть предусмотрен не только щиток, но и отдельное заземление. Его можно изготовить из обычной арматуры или металлического стержня. Для этого потребуется использовать изделие не тоньше 16 мм. Его вбивают в землю на глубину около 40 см, верхние части соединяют металлической полосой. Такая конструкция будет иметь небольшое сопротивление, около 4 Ом, которого вполне хватит, чтобы заземлить всю проводку.
Проектирование рабочей схемы электрощитка
Когда необходимо изготовить электрощиток для гаража, обязательно принять к сведению и учесть максимальное значение допустимого тока нагрузки, на которое рассчитана сама электросеть. В ряде случаев, как вариант решения проблемы последующей эксплуатации, придется отказаться от ряда приборов, потребляющих ток. К сведению принимаются следующие моменты:
Каждый потребитель обязательно должен быть подключен к сети энергоснабжения через электрощиток. Данное правило актуально в том случае, когда принимается решение подключить к сети сразу несколько частных домовладений. Самым оптимальным решением для обеспечения защиты послужат выключатели автоматического типа, которые при необходимости легко демонтировать. Дополнительно к распределительным автоматам необходимо предусмотреть и установку вводного устройства, выбрать который можно, опираясь на показатели работы сети питания. Если необходимо подвести напряжение однофазного типа, агрегат необходимо устанавливать на 220В, при подводе трехфазного — на 380В. При необходимости подключения к сети промышленного аппарата необходимо подвести трехфазную сеть. Осуществляется подобный подбор предохранительных элементов исключительно по типу потребителей, параметров номинального тока и напряжения. Все указанные данные можно запросто обнаружить, просмотрев паспорт к продаваемому оборудованию. Как показывает практика эксплуатации, ток отключения агрегата не должен быть больше, нежели чем номинальный. На бытовые розетки устанавливаются исключительно автоматы дифференциального типа, другие же потребители могут без проблем быть подключены посредством использования стандартных элементов. Допускается также подключение электрических приемников, отнесенных к одной категории через установленный общий автомат. К примеру, это касается непосредственно элементов освещения. На практике, сварочный аппарат является наиболее энергоемким потребителем среди всех используемых в работе
Именно по этой причине важно предусмотреть дополнительные затраты мощности, рассчитать актуальный запас. В частности, стоит отметить, что элементы освещения, бытовые розетки должны подключаться исключительно через предохранитель, рассчитанный на 16А, в то же самое время сварочный агрегат потребует установку элементов не менее чем 50А
Ориентироваться при последующем монтаже оборудования стоит исключительно на проведенные расчеты, если установлено, что приемников одной категории установлено несколько
Также важно принимать к сведению и паспортные данные оборудования, завяленные производителем. Стоит обязательно предусмотреть установку в конструкцию дополнительно одного резервного автомата, рассчитанного на 16А
При этом одним из обязательных условий (и выгодных с точки зрения обслуживания дома), устанавливается счетчик электрической энергии, в соответствии с заявленными требованиями коммунальных служб. Важно предусмотреть в конструкции и элемент заземления, что регламентировано требованиями принятого в настоящее время свода ПЭУ. В таком случае, необходимо проследовать рекомендации и применять систему TN. Конкур заземления в этом случае выполняется исключительно из прутков круглого сечения диаметром порядка 15 миллиметров. Это решение принимается в том случае, когда контур для системы полностью отсутствует. Разработчику необходимо определиться в будущем и с вопросом выбора корпуса для последующего щитка. В настоящее время в продаже предлагаются специальные шкафы, как открытого, так и закрытого типов. Учитывая, что гараж в соответствии с принятыми нормами относится объектам повышенной опасности, стоит отдать предпочтение конструкциям именно закрытого типа
Связано это также с тем, что в воздухе могут витать пары вредных смесей, способные навредить отдельным элементам системы и приборам, устанавливаемым внутри
Также необходимо обратит внимание на степень защиты агрегат, которая должна иметь показатель соответствующий IP20. Стоит отследить тот факт, что шкаф должен оснащаться установленными рейками DIN
Установка электрощитка в доме
Место для установки щита выбирается таким, чтобы он был легко доступен в случае необходимости. С другой стороны, такая необходимость возникает нечасто. Оптимальным можно считать размещение распределительного щитка около входа в дом. В большом доме щит может быть размещен в гараже или котельной. Привязывать расположение распределительного устройства к месту ввода кабеля в дом, не имеет смысла.
У щита, установленного в гараже или техническом помещении, корпус выполняет исключительно прикладную функцию, защищая автоматику от нежелательного вмешательства, а жильцов от неприятностей связанных с электротравмами. Не стоит экономить на размерах щита, если в этом нет необходимости. Корпус большего размера оставляет домовладельцу возможность для модернизации и установки дополнительных устройств, если в этом возникнет необходимость.
Корпус щитка, установленного в жилом помещении, должен соответствовать не только нормам электробезопасности, но и тонкому эстетическому чувству хозяина дома. Имеющиеся в продаже пластиковые боксы, вполне вписываются в современные интерьеры. По причинам, описанным выше, не стоит чрезмерно минимизировать размеры бокса.
Задумавшись над тем, как подключить электрощиток в частном доме, трезво оцените свои знания электротехники и навыки электромонтажника. Защитная автоматика, располагающаяся в распределительном устройстве, обеспечивает безопасность жильцов дома. Если возникают сомнения в собственной квалификации – не стоит рисковать
Доверьте сборку и монтаж самой важной части домашней энергосистемы электрику
