Что нужно для работы?
Подготовьте все, что только может вам понадобиться в процессе монтажа гаражной электрической проводки, а именно:
- плоскогубцы;
- набор отверток;
- молоток;
- зубило;
- бокорезы;
- электродрель;
- изоленту;
- перфоратор (нужен при работе в гараже из бетонных блоков);
- крепежные элементы (шурупы, саморезы);
- отвертку-индикатор.
Отдельного внимания заслуживает выбор электрического кабеля – главной составляющей рассматриваемой работы. Лучшими характеристиками отличаются медные кабели. Если нагрузка на проводку будет сравнительно небольшой, можете заменить медь алюминием.
Дополнительно купите светильники, розетки, всевозможные выключатели, трансформаторы, защитные короба, гофрированные конструкции, переходники в требуемом количестве.
Пошаговая инструкция по организации освещения
План монтажа системы состоит из таких шагов:
- расчета мощности и числа точек подсветки;
- выбора мест установки ламп;
- составления схемы подключения;
- закупки материалов;
- прокладки и тестирования проводки.
Выбор схемы электропроводки
Простая электрическая сеть включает следующие компоненты:
- УЗО, вводное устройство;
- систему понижения напряжения (для LED-приборов);
- автоматы для осветительных линий и розеток;
- провода и устройства-потребители.
Для сварочного агрегата, смотровой ямы и остальных мощных линий устанавливают отдельные автоматы аварийного отключения. Если проводка не соединена с внутридомовой сетью, в схему вводят счетчик. Вход в распределительный щит заземляют. Проводку в гараже укладывают открытым или скрытым способом. В первом случае кабели закрывают коробами. Скрытую проводку располагают в зазорах между блоками, под штукатуркой. При монтаже любым способом линии должны быть защищены от внешних воздействий.
Выключатели располагают на достаточном расстоянии от оконных проемов и ворот. Сеть должна иметь как можно меньше поворотов. Их нужно делать только под углом 90°. Розетки устанавливают на расстоянии более 50 см от пола.
Расчет количества и мощности светильников
Освещенность гаража, рассчитываемая путем деления светоотдачи на площадь помещения, должна составлять не менее 20 люкс. Суммарная мощность светового потока для постройки с длинами стен 4 и 6 м должна превышать 4 800 Лм. Такие показатели получаются при использовании упрощенных формул, которые не учитывают места установки источников, высоту постройки, свойства облицовочных материалов. Если стены имеют темный цвет, к освещенности добавляют дополнительные 15%.
Выбор расположения светильников
Приборы общего освещения устанавливают:
- в углах;
- на потолке;
- на стенах (в нижней или верхней части);
- на находящихся под потолком кронштейнах.
Для подсветки рабочих зон лампы монтируют:
- над верстаком или столом;
- на штативах;
- на вращающихся кронштейнах.
Необходимые инструменты и расходники
Для обустройства системы освещения потребуются:
- штроборез или перфоратор;
- сверла (выбираются с учетом материала стен);
- уровень;
- отвертка с изолированной рукояткой, шуруповерт;
- универсальный тестер;
- диэлектрические перчатки;
- кусачки, плоскогубцы;
- шпатель (при прокладке скрытой проводки).
В список необходимых материалов входят кабели ВВГ, гофрированный защитный рукав, УЗО, устройства-потребители.
Монтаж и установка щитка
Прибор используется для распределения питания между линиями электросети, защиты системы от перепадов напряжения. Его располагают возле входа. Смотровую яму желательно снабжать отдельным щитком. Устройства составляют из нескольких модулей. В гараже, предназначенном для ремонта автомобиля и проведения сварочных работ, достаточно 3 автоматов. При наличии смотровой ямы добавляют еще один.
Поэтапная организация освещения
Установку элементов системы выполняют так:
- Делают разметку стен. Маркером обозначают места монтажа автоматов, распределительных коробок, розеток, светильников. Размещают линии укладки проводки, которые должны быть строго вертикальными.
- Заводят машину в гараж. Проверяют правильность выбора мест для монтажа ламп. Выводят автомобиль.
- Делают отверстия для установки компонентов системы.
- Штробят стены для укладки кабелей. При выборе открытого способа пропускают этот этап.
- Закрепляют короб или гофрированный рукав на стене. Вставляют в него провода. В местах установки светильников выводят концы кабелей наружу.
- Монтируют щиток, подсоединяют кабели. Подключают к линиям лампы или другие приборы, поочередно включают автоматы, проверяя правильность сборки ветвей сети.
- Монтируют выключатели и розетку. Тестируют электрическую сеть.
Провести электропроводку в гараже — монтаж
Итак, на данный момент подготовка закончена. Разметка под светильники, розетки сделана (это мы делали, когда прикидывали что, где установить, и считали, сколько требуется кабель-канала) можно приступать к монтажу.
Рис. 4, 5, 6. Электропроводка в гараже — монтаж.
День первый. Устанавливаем розетки, светильники на предварительно размеченные места (не буду расписывать, как это делать, с этим справится практически любой человек). Далее нарезаем кабель-канал и крепим по стенкам до электро-установочных изделий.
Небольшой совет
При нарезке и креплении кабель-каналов помечайте крышку и основание, например 1-1, 2-2 и так далее, что-бы потом не искать, какая крышка от какого кабель канала.
Внимание!!! Не подключаем вводной кабель к щитку до окончания и проверки электромонтажных работ. Все работы проводим на обесточенном электро-оборудовании!. День второй
Собираем и устанавливаем электрощит (автоматы в щиток крепятся на DIN-рейку, так что с этим сложностей не возникнет рис. 5). Дальше начинаем протягивать кабель от розеток и светильников до щитка. Оставляем запас кабеля возле розеток примерно 10-15 см, у электро-щитка и светильников — 20-30 см. (в общем можно прикинуть по месту рис 6). Не забываем маркировать кабель возле щитка, например вентиляция, светильники, 1 группа розеток и т. д. А то потом придется прозванивать, какой кабель куда проложен. В нашем случае одно помещение и мало групп, даже если забыли про маркировку, можно исправить за 10 мин. Но если речь идет о нескольких помещениях и счет групп идет на десятки, то можно убить несколько дней
День второй. Собираем и устанавливаем электрощит (автоматы в щиток крепятся на DIN-рейку, так что с этим сложностей не возникнет рис. 5). Дальше начинаем протягивать кабель от розеток и светильников до щитка. Оставляем запас кабеля возле розеток примерно 10-15 см, у электро-щитка и светильников — 20-30 см. (в общем можно прикинуть по месту рис 6). Не забываем маркировать кабель возле щитка, например вентиляция, светильники, 1 группа розеток и т. д. А то потом придется прозванивать, какой кабель куда проложен. В нашем случае одно помещение и мало групп, даже если забыли про маркировку, можно исправить за 10 мин. Но если речь идет о нескольких помещениях и счет групп идет на десятки, то можно убить несколько дней.
Небольшой совет. При укладке кабеля, что-бы он не вываливался с кабель-канала, купите стальную пружинную проволоку ∅ 0.5-1 мм. и нарежьте ее на 1-2 мм длиннее основания. Проволокой можно временно крепить кабель, вставив ее в распор между внутренними стенками кабель канала.
День третий. Едим в гараж. Подключаем розетки, светильники, зачистив и подогнав кабель по месту. Кто не знает, как это делать, можно прочитать в статье «Как подключить розетку». Далее у нас есть принципиальная схема разводки электропроводки в гараже, подключаем все провода согласно нашей схеме. Не спешим подключать вводной кабель. Берем отвертку и еще раз проверяем, что каждый провод у нас хорошо прикручен (можно подергать за кабель, что бы убедиться, что он не вываливается). Дальше проверяем то, что мы сделали, на короткое замыкание. Для этого можно воспользоваться мультиметром. Теперь, когда мы убедились, что все сделано правильно, подключаем вводной кабель к автомату и звоним местному электрику, пускай включает рубильник. После звонка берем индикаторную отвертку или мультиметр и проверяем, появились у нас три фазы, если да, то включаем вводной автомат, при этом остальные автоматы отключены. На счетчике загорятся три светодиода, поочередно включаем все группы. Да будет свет!!! (рис. 7)
Рис. 7. После монтажа электропроводки в гараже
Прокладка кабелей
После установки щитка начинается монтаж внутренней электропроводки. Кабеля прокладывают согласно схеме или в гибких гофрированных рукавах, или без них. Чтобы закрепить кабель (при прокладке не в рукаве) следует приобрести скобы (или специальные крепления для проводов). Однако многие осуществляют крепеж алебастром. Его легко осуществить своими силами, без привлечения электриков или помощников. При этом крепления для проводов на стену (скобы) требуют либо дрель (шуруповерт), либо молоток.
Провод прокладывается и закрепляется скобами с шагом 0,5-0,6 метра для горизонтальной плоскости, а на подъемах/спусках с шагом 0,3-0,4 метра. Скобы рекомендуется приобретать металлические, при этом между скобой и проводом должна находиться резиновая прокладка.
Ставьте и подписывайтесь на канал“tvoygarazh.ru” . Это позволит нам публиковать больше интересных статей.
Читать еще:Инструмент штукатура – правила выбора качественного инструмента
Электропроводка в гараже своими руками: открытая или закрытая
По большому счету, гараж можно оборудовать как скрытой электропроводкой, так и открытой – и та и другая электрическая система будет работать на все сто процентов, но здесь следует понимать несколько нюансов.
Скрытая электропроводка – это защищенная от механических повреждений энергетическая система. Заложив ее единожды под штукатурку, можно быть спокойным, что никакой случайно брошенный в стену предмет не повредит ее.
- Кроме того, скрытый монтаж электропроводки в гараже является более безопасным в плане различного рода возгораний – даже если что-то произойдет, то очаг практически мгновенно будет погашен отсутствием доступа кислорода. В принципе, если поместить электрическую проводку в специальную гофру или кабель-канал, то результат будет такой же. По большому счету, это дополнительные расходы, которых можно избежать.
- Третий момент, говорящий в пользу разводки проводки в гараже скрытым образом, это эстетический внешний вид.
А вообще монтировать можно и тем и другим способом. Некоторые люди в открытой электрической проводке усматривают такое преимущество, как быстрый доступ к коммуникациям и, соответственно, простой ремонт. С одной стороны это так, а с другой качественная электропроводка, проложенная за штукатуркой, служит достаточно долго, чтобы не заглядывать в нее десятками лет.
Проводка в гараже фото
Разводка кабеля внутри гаража
Аналогично работам в любом помещении, проводка в гараже, сделанная своими руками, реализуется двумя способами – открытым и скрытым. Выбор типа в первую очередь зависит от материала, из которого изготовлены стены гаража, а также планов по последующей отделке интерьера.
Скрытый способ провести проводку в гараже подразумевает под собой укладку всех проводов в предварительно подготовленные ниши в самих стенах. Результатом проведения таких работ будет полное отсутствие проводов на виду – это красиво, аккуратно, но требует трат времени и сил на проведение монтажных работ, а также на последующую отделку поврежденных участков. В месте, где сквозь стену был заведен основной кабель с улицы, рекомендуется установить первую розетку – она же будет силовой. Розетки (как и выключатели) также могут быть как встроенными в стену, так и наружными, установленными без высверливания специальных отверстий.
Скрытая укладка кабелей в кирпичной и бетонной стене
Если в вашем гараже стены выполнены из кирпича или шлакоблока, то самым разумным решением будет укладка кабеля в швы между блоками – это сэкономит много времени, да и штробление будет не таким трудоемким. Скрыть провод в шве будет гораздо проще, и это не испортит внешний вид стен даже при отсутствии последующей отделки. В целом этот метод укладки кабеля достаточно долгий и ресурсоемкий, часто себя не оправдывает, однако кабель в стенах будет гораздо лучше защищен от внешнего воздействия и теоретически прослужит гораздо дольше.
Открытый вариант проводки в гараже чаще всего используется в силу своей простоты. Здесь не требуется проведения работ по штроблению стен под кабели, розетки и выключатели – все элементы устанавливаются поверх стен. При аккуратной разводке получается достаточно атмосферно – как раз под стиль гаража. Все провода рекомендуется укладывать в гофрированные трубки для пожарной безопасности и крепить к стенам с помощью специальных фиксаторов. Они должны прокладываться только горизонтально или вертикально, все изгибы выполняются строго под углом в 90 градусов.
Открытая прокладка кабеля на кирпичной стене
Для сохранения эстетического вида стен провода также можно укладывать в каналы из самозатухающего материала.
Схемы подключения и расположение потребителей
Электроснабжение гаража – предмет ответственный. От его организации зависит работа без сбоев, отказов приборов-потребителей, а также безопасность людей.
На функционирование проводки, ее устройство распространяется действие правил устройства электроустановок (ПУЭ). Это главный документ для каждого электрика, его же требованиями руководствуются те, кто решил заняться электрификацией гаража, мастерской самостоятельно.
Различают 2 независимые области реализации энергоснабжения:
- подключение по установленной схеме;
- упорядоченное расположение потребителей.
Первый вариант учитывает расчет, размещение на чертеже электрических приборов с использованием стандартизированных обозначений, в зависимости от вида подключения (3 фазы, одна) и напряжения в сети. Обязательно предусматривается заземление (не путать с нейтральным проводником), неплохо установить также устройство защитного отключения: оно срабатывает при контакте человека с токонесущими элементами, разрывая цепь.
УЗО на входе удобно тем, что его можно настроить на величину тока, меньшую опасного предела (0,1 Ампер)
Так, при неосторожном касании патрона или розетки умный блок мгновенно выключит питание, обезопасив человека от поражения электротоком
Разводка по потребителям предусматривает распределение по группам, каждой из которых присваивается свое значение тока и отдельный автоматический выключатель. Такой способ позволяет, при необходимости, отсечь «лишних» абонентов, например, при поиске причины неисправности или во время ремонта участка сети. Практика показывает, что, кроме прочих преимуществ, эта схема оптимизирует нагрузку на магистраль.
Главным выключателем производится подключение к внешнему источнику питания, а уже внутри локальной сети выполняется распределение на розетки и освещение или внутреннюю проводку и отдельно выведенное гнездо для энергоемкого сварочного трансформатора. Различают промышленную (380 Вольт, 3 фазы) и бытовую (220 Вольт, одна фаза) сети.
От этого условия зависит схема подключения, размер (сечение) проводников, конструкция выключателей. Выполняя чертеж, не обязательно скрупулезно следовать требованиям по соблюдению масштаба и точности обозначений. Главное, чтобы все было ясно самому исполнителю работы.
Со смотровой ямой
В гараже с предусмотренной проектом и реализованной в натуре ямой для осмотра днища, ходовой потребуются дополнительные «точки раздачи» электричества – розетки, осветительные приборы, точечные или сгруппированные в панели. А значит, это учитывают на схеме, при расчете нагрузки и определении сечения кабеля, закупке оборудования
Не важно, воспользуются при устройстве проводки услугами знакомого электрика или выполнят работу самостоятельно, но неучтенных, упущенных моментов быть не должно
Без смотровой ямы
Гараж без смотровой ямы проще и в строительстве, и с точки зрения электроснабжения: потребители сосредоточены в наземной части, там же размещаются розетки, осветительная арматура, специальные разъемы (например, с заземлением). Все абоненты обязательно отражаются на схеме, с выделением отдельного отсекающего автомата на каждого.
Подготовительный этап
Этот этап включает:
- Разметку траекторий укладки электрических проводов.
- Для их скрытия штробят кабельные каналы и выемки под выключатели, розетки и распределительные коробки.
- Подготовка проводов, необходимой длины.
- При открытой проводке заготовленные куски продевают в гофре или ПХВ трубку определенной длины.
При монтаже учитывают нормативные правила:
- Направление линий укладки ведется в вертикальном и горизонтальном положении с углом поворота 90 градусов.
- Розетки размещаются от пола в метрах на расстоянии 0,3 и выключатели на 1,0.
- От дверей и окон провода должны отступать на расстояние 10 см, от отопительных труб дальше 25 см.
Правила техники безопасности при монтаже и использовании электрооборудования гаража
Для исключения нагрева проводки в гараже и возникновения возгорания, сечение проводов предпочтительнее иметь большим, рассчитанным по соответствующей формуле. Если в стенах гаража не были предусмотрены специальные каналы и коробки для разводки проводов, разводку желательно делать в пластиковых коробах, либо «гофре».Скрутки делать только в пластмассовых распределительных коробках («дозах»).
Всегда предпочтительнее использовать медный, а не алюминиевый провод. Категорически запрещается делать скрутки медного и алюминиевого проводов, в случае необходимости такого соединения, оно делается через специальные винтовые соединительные колодки и гребенки.Настенные выключатели должны разрывать «фазовый» провод. В патронах осветительных приборов «фазовый» провод подключается к торцевому контакту патрона, чтобы при замене ламп не получить поражение электрическим током при случайном прикосновении к резьбовой части патрона.

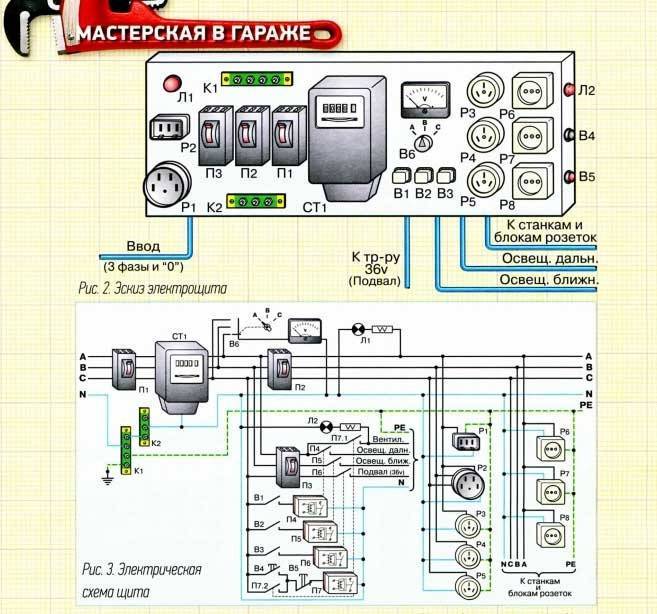

Схема электропроводки
Этапы монтажа электропроводки
Монтаж проводки в гараже включает в себя подготовку, работы на внешнем участке и монтаж внутренней схемы.
Подготовительные работы
Подготовка к прокладыванию проводки включает в себя нанесение разметки, где планируется установить розетки, выключатели и осветительные приборы. Гнезда под них можно высверлить при помощи перфоратора с алмазной коронкой. Штробы в стенах, где будет пролегать провод, выполняются специальным инструментом — штроборезом или же молотком и зубилом. Однако в последнем случае работа будет проводиться немного медленнее. Глубина и ширина штробы зависит от диаметра провода, но в большинстве случаев требуется не более 2 см в ширину и глубину.
В том случае, если кабель для подключения освещения протягивается по потолку, значит впоследствии штробы с проводкой нужно будет заштукатурить. Если же это невозможно, то используется гофра для кабеля. Она закрепляется на потолке хомутами на саморезах.
Прокладка кабеля на улице
Наиболее простой способ — это воздушная прокладка кабеля. Если это осуществляется над проезжей частью, то высота пролегания провода должна быть около 6 метров и выше. Если над пешеходной зоной — выше 4 м. Над гаражом прокладка провода должна производиться на высоте не менее 3 м. В некоторых случаях потребуется сделать стойку в виде изогнутой конструкции из стальной трубы. Если же расстояние от столба ЛЭП до гаражного бокса составляет более 25 м, то нужно будет установить промежуточную опору.
Подземная прокладка кабеля осуществляется с использованием бронированного кабеля со специальной маркировкой “Б”. Он укладывается в траншею, которая выкапывается от столба ЛЭП в сторону гаража. Для укладки кабеля применяется стальная или пластиковая труба с диаметром в 2 раза больше диаметра кабеля. Также обязательно используется гидроизолирующее средство: труба обрабатывается, например, при помощи битумной мастики. Около столба ЛЭП кабель отводится вверх и его конец герметизируется.
Внутренняя разводка
Интересуясь, как провести проводку в гараже, необходимо узнать об особенностях внутренней разводки кабеля. Такие работы могут быть проведены двумя способами:
- Скрытый. В этом случае монтаж проводки начинается с обрезки кабеля на куски, длина которых равна длине шлейфов. После этого монтируются распределительные коробки: их закрепляют саморезами. Кабель укладывается в штробы, закрепляется пластиковыми хомутами. Соединение электропроводки между шлейфами осуществляется при помощи клеммных колодок. После того, как кабель будет уложен в штробы, они заделываются штукатуркой. Производится монтаж розеток с выключателями с подключением к проводам.
- Открытый. Такой способ подходит для деревянного гаража. В этом случае используются кабель-каналы, представляющие собой короба с крышкой. Сначала основа нарезается по длине каждого вертикального или горизонтального участка, закрепляется саморезами на разметках, линиях схемы проводки. Затем производится укладка кабеля, монтаж розеток и выключателей. И в завершение — кабель-каналы закрываются крышками.
Монтаж распределительного щитка
Также важно знать, как правильно провести проводку в гараже, когда он стоит отдельно от основного дома. В этом случае необходимо будет на гаражном помещении установить отдельный распределительный щит, где будет установлен прибор учета потребляемой электроэнергии. Работа не представляет собой ничего сложного, но требует больших материальных затрат
Щит можно установить внутри или снаружи гаража. Последний вариант предпочтительнее, так как это не будет препятствовать снятию показаний контролерами
Работа не представляет собой ничего сложного, но требует больших материальных затрат. Щит можно установить внутри или снаружи гаража. Последний вариант предпочтительнее, так как это не будет препятствовать снятию показаний контролерами.
Крепление щитка осуществляется на саморезы с пластиковыми дюбелями на высоте 1-2 м. На каждый шлейф необходимо установить отдельный автоматический выключатель и один общий — на ввод.
Как сделать электропроводку в гараже своими руками — пошаговая схема
Шаг 1: Подготовка и безопасность
Вынесите из гаража емкости (канистры) с бензином, а также с керосином или краской (если таковые имеются). По правилам пожарной безопасности заправлять автомобиль в гараже нельзя. Также нельзя и пользоваться промывочными керосиновыми материалами. Если вы все-таки не можете соблюсти эти правила, то помещение будет отнесено в классу В-la, а значит при установке проводки должны использоваться газоводопроводные трубы, а все лампы относиться к классу взрывобезопасных. Также придется все предохранители и выключатели (от осветительных цепей) установить отдельно во взрывобезопасном помещении. Как вариант – на улице.
Шаг 2: Выбираем провод
Для нашей электропроводки можно закупить как медный, так и алюминиевый провод (первый предпочтительнее).
Сколько закупить проводов – об этом лучше спросить у электрика или поинтересоваться у продавца (существуют специальные таблицы по расчету электропроводки). Решаем, какую проводку выбрать лучше (открытую по стенам или скрытую – которая будет спрятана под слоем штукатурки). Для скрытой требования к изоляции будут ниже (нужен только один слой). Если будет и часть открытой, то кабель понадобится уже с двойной изоляцией.
Шаг 3: Проводим провод через стену
Тянуть линии нужно через трубы с уплотненным заполнителем (волокнистым). Для освещения территории гаража можете купить светильники. Их удобно расположить в проемах стен. Лампы должны быть напряжением не больше 36 В, если речь идет о переносных лампах, то вообще – до 12 В. Для запитки переносных электроприборов можно использовать гибкий провод (он должен быть с медными жилами, плюс резиновая изоляция). Использовать кабели например с полиэтиленовой изоляцией стандартами вообще запрещено. Сама система гаражного освещения должна подключаться только в одном месте (не как с выключателями на каждый квартирный светильник), это фактически приводит к установке двух проводок.
Шаг 4: Устанавливаем розетки
Разные блоки устанавливаемых розеток должны подключаться отдельными друг от друга силовыми кабелями (чтобы не было перегрузки при подключении). Розетки для будущих электроприборов желательно вывести за пределы взрывоопасной зоны. Либо закупить розетки с учетом пожарной безопасности помещения. Подобные устройства желательно установить в большом количестве (по всему периметру гаража: не бойтесь, их много все равно не будет), а высоту, советуют специалисты, выбрать в метре от пола. Кабель к каждой их них должен быть максимального сечения. Розетки хорошо иметь рядом с дверью и возле ворот (если вам понадобится пользоваться инструментом на улице).
Шаг 5: Занимаемся защитной аппаратурой
Обратите внимание на тип отделочных материалов и проводят они ток или нет, а также учтите, из чего вообще построен ваш гараж (из бетона, камня или металла). Желательно защитить себя от пожара защитной аппаратурой. Кабели внутренней проводки монтируют через электрический щиток (для этого понадобится металлический шкаф небольших размеров с дверцей)
Нужно установить электросчетчик с группой автоматов, подключить к счетчику кабель. Каждый кабель провести к фазному проводу
Кабели внутренней проводки монтируют через электрический щиток (для этого понадобится металлический шкаф небольших размеров с дверцей). Нужно установить электросчетчик с группой автоматов, подключить к счетчику кабель. Каждый кабель провести к фазному проводу.
Прочитайте еще раз все внимательно и воспользуйтесь советами, чтобы потом не думать о ремонте электропроводки.
Нюансы устройства
Как правило, эстетическая часть вопроса отходит на второй план. Раньше гаражная проводка вообще делалась с применением самых дешевых материалов.
Гаражи редко имеют отделку внутри и используются в основном для технических целей
По этой причине особое внимание уделяется безопасности, а не внешней красоте проводки
Разводка электропроводки в гараже делается скрытой, так как такой вариант считается наиболее надежным с точки зрения безопасности. Кабель можно проложить в стене или под полом, но первый вариант выполнить легче. Находясь в стенах, провода не будут случайно повреждены. Это правило действует для бетонных и кирпичных конструкций. Если гараж металлический, проводку в гараже придется монтировать в специальный короб: это может быть металлорукав, гофра, прочие предназначенные для кабелей приспособления, являющиеся изоляционным материалом.
Для того чтобы повысить безопасность, схемой проводки в гараже должен быть предусмотрен не только щиток, но и отдельное заземление. Его можно изготовить из обычной арматуры или металлического стержня. Для этого потребуется использовать изделие не тоньше 16 мм. Его вбивают в землю на глубину около 40 см, верхние части соединяют металлической полосой. Такая конструкция будет иметь небольшое сопротивление, около 4 Ом, которого вполне хватит, чтобы заземлить всю проводку.
