Электричество в гараже самостоятельно

Варианты монтажа проводки в гараже или мастерской

Конечно, чтобы все получилось так, как надо, делают индивидуальную схему проводки. В ней учитывают предельно допустимую мощность автомата на входе.

Для того чтобы помещение было безопасно для окружающих, имело приличный внешний вид, провода маскируют разными способами:

• используют ПВХ коробки;
• монтируют провода в стены или замазывают их шпатлевкой;
• накладывают на провода пластиковые короба, чтобы сделать их менее заметными.

Если гараж или мастерская вообще не подключены к источнику питания, то нужно вызвать электриков для проведения должных работ. Самому выполнить подключение нельзя, поскольку требуется определенный опыт.

Выбор способа прокладки провода

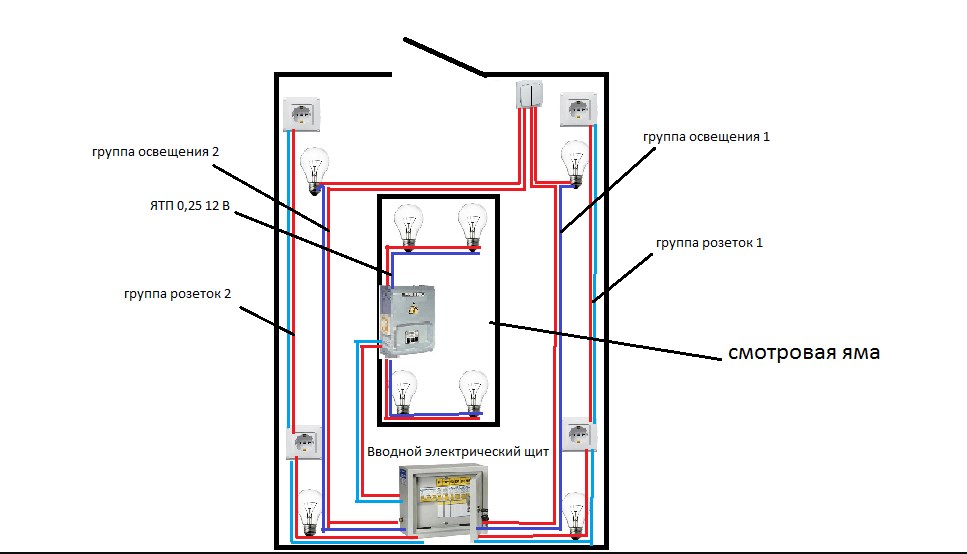

Составление схемы электропроводки для гаража

Как и любая работа по электромонтажу, прокладка проводки в гаражном помещении невозможна без составления предварительной схемы. Здесь вашему вниманию представлена схема подключения гаража к электросети.

Сначала следует хорошо обдумать, сколько лампочек, розеток и выключателей вам нужно, затем определить их расположение, чтобы и доступ к ним был удобным, и одновременно они не мешали движению. Желательна проводка для трансформатора снижающего напряжение. Зачем? Чтобы не допустить самовольного возгорания всяких пожароопасных вещей, в гараже начиная от канистр и тряпок и заканчивая парами бензина. А вот вам схема электропроводки для смотровой ямы в гараже.

Рекомендуется следующая схема подсветки: 2 общих светильника на одной ветке и отдельная ветка на смотровую яму и погреб. Розетки желательно разместить на двух противоположных стенах гаража, чтобы иметь к ним доступ даже когда авто в помещении. Подсчитав все точки, можно начинать монтировать электрощиток.

Необходимое оборудование

Таблица мощности кабеля в зависимости от сечения

Для работы потребуются следующие инструменты:

• нож или специальный инструмент для зачистки изоляции;
• кабель необходимого сечения;
• кусачки;
• плоская, крестовая отвертки;
• мультиметр;
• болгарка для штробления стен;
• пробник.

Рекомендуется делать проводку с «землей», даже если в электросети не предусмотрено заземление. При выборе провода нужно проверить качество изоляции и его целостность. Изоляция должна быть прочной, но при этом провод должен быть эластичным, легко гнуться и не ломаться. В выборе материала провода нужно отдать предпочтение меди. Она более надежная, чем алюминий, имеет больше преимуществ и длительный срок службы.

Выбор и покупка кабеля для подключения

Выбор правильного кабеля – важный этап при подключении электричества в гараже. Необходимо учитывать мощность электроприборов, которые будут использоваться в гараже, а также длину расстояния от электрощитка до гаража.

Для подключения мощных электроприборов (например, сварочного аппарата) рекомендуется выбирать кабель с большим сечением провода

Также следует обращать внимание на степень изоляции кабеля – она должна соответствовать нормам безопасности

При выборе кабеля не стоит экономить – лучше выбрать качественный кабель из надежного материала. Это позволит избежать проблем с подключением и обеспечить безопасность в гараже.

• При выборе кабеля стоит учитывать следующие факторы:
  • Мощность электроприборов;
  • Длина расстояния от электрощитка до гаража;
  • Степень изоляции кабеля;
  • Качество материала.

Важно помнить, что некачественный кабель может привести к повреждениям электроприборов и даже к возгоранию. Поэтому приобретать кабель лучше у проверенных производителей и продавцов, которые гарантируют качество товара

Как выбрать кабель с нужной мощностью?

Правильный выбор кабеля – это один из самых важных моментов при электрооборудовании гаража. Кабель должен соответствовать мощности электроприборов, которые будут запитываться.

Перед выбором кабеля необходимо рассчитать его сечение. Чем больше мощность электроприборов, тем толще должен быть кабель. Например, для подключения обычных розеток в гараже достаточно кабеля сечением 1,5 квадратных мм. А для электроточилки или сварочного аппарата необходимо выбирать кабель толще – от 2,5 до 4 квадратных мм.

Учитывайте также длину кабеля, которую необходимо протянуть от электросчетчика до гаража. Чем дальше расстояние, тем больше потери энергии в кабеле. Поэтому для длинных участков лучше выбирать кабель с более толстым сечением.

Не экономьте на качественном кабеле. Используйте провода с маркировкой качества и соответствующими сертификатами соответствия.

Какой кабель подходит для определенных условий (влага, температура и т.д.)?

При выборе кабеля для электроснабжения гаража необходимо учитывать некоторые параметры, такие как влага, температура и т.д

Влажность окружающей среды может быть опасной для кабелей, поэтому важно выбрать кабель с защитой от влаги

Также нужно обратить внимание на температуру окружающей среды, особенно если гараж находится в зоне экстремальных температур. Для таких условий следует использовать кабели с увеличенным диапазоном температурной стойкости

Еще одним важным параметром, который нужно учитывать при выборе кабеля – это максимальная нагрузка. В зависимости от планируемой мощности потребления электроэнергии в гараже следует выбрать кабель, который сможет выдержать данную нагрузку.

Кроме того, стоит учитывать длину кабеля, так как это может повлиять на потерю напряжения и, следовательно, на эффективность работы электрооборудования в гараже. Для длинных участков следует выбирать кабели более высокого сечения.

Сравнение типов кабелей для электроснабжения гаража

Тип кабеля	Характеристики	Преимущества	Недостатки
Винтовой	Низкое сечение, низкие технические характеристики, дешевый	Низкая цена	Не выдерживает большие нагрузки, подвержен коррозии, низкая стойкость к температуре
Кабель с ПВХ-изоляцией	Среднее сечение, средние технические характеристики	Надежен в использовании, устойчив к влаге и коррозии, средняя цена	Не подходит для экстремальных температур, ограничен максимальной нагрузкой
Кабель с XLPE-изоляцией	Большое сечение, высокие технические характеристики, надежность	Выдерживает большие нагрузки, устойчив к влаге, высокая стойкость к температуре, долговечен	Высокая цена

Места установки электрооборудования

Кроме светильников сеть освещения гаража предусматривает наличие и других электрических аппаратов и устройств

Их место расположение то же достаточно важно

Места установки розеток и выключателей

Так любая схема электрической проводки в гараже должна предусматривать не только светильники, но и выключатели с розетками.

И здесь тоже есть свои правила:

• Начнем с выключателей. Выключатель общего освещения должен располагаться около входа. Обычно это место справа от входа в гараж. Если гараж имеет два входа, то логично установить два проходных выключателя около каждого из входов.
• Выключатель зонального освещения принято располагать непосредственно в данной зоне. Но это правило не распространяется на освещение смотровой ямы или подвала. Оба этих помещения относятся к особо опасным помещениям. Поэтому в них располагать выключатели нельзя. Исходя из этого выключатели для данных зон следует располагать перед входом в них.
• Выключатели местного освещения обычно расположены в непосредственной близости от самих светильников. Достаточно часто выключателями снабжаются сами светильники.
• Теперь вопрос, касающийся розеток. В первую очередь нам необходимы розетки в слесарной зоне. Обычно их устанавливают над столом. Их количество зависит от количества применяемого электроинструмента и обычно составляет от двух до пяти.

Расположение электрооборудования в смотровой яме

Вторым важным местом где нам могут потребоваться розетки является смотровая яма. Вообще установка розеток в этом помещении не рекомендуется, так как помещение относится к особо опасным. Но при подключении через автомат УЗО и при соблюдении норм по защите от влаги устанавливать розетки здесь можно.

• Хотя значительно более удачным вариантом будет установить розетки вне смотровой ямы. Тем более что они нам тут все равно потребуются, например, для подключения зарядного устройства аккумулятора.
• Кроме того, розетки могут быть установлены в зоне отдыха, для подключения сварочного аппарата или другого стационарного электрооборудования. Их обычно устанавливают в места установки данного оборудования.

Место установки распределительного щита

Перед тем как провести электропроводку в гараже нам следует определиться и с местом установки распределительного щита. От его правильного размещения зависит не только эстетический вид, безопасность, но и стоимость конечных работ. Ведь правильная установка позволит иногда даже очень существенно сэкономить на проводке.

Место установки распределительного щита

Согласно п.7.1.28 ПУЭ распределительные шкафы должны устанавливаться в местах удобных для обслуживания. Если в данной местности возможно подтопления, то высота установки должна исключать затопление щита. Обычно ввод в гараж осуществляется со стороны входа. Вводной кабель должен быть проложен в стальной трубе. Труба должна исключать возможность попадания и скопления влаги. Исходя из этого распределительный щит обычно устраивают на входе в гараж. Но это не является правилом. Иногда значительно удобнее расположить распределительный щит ближе к центральной части помещения. Главное, чтоб это было удобно. Распределительные щиты нельзя обустраивать ближе чем на расстоянии 1 метра от трубопроводов и систем канализации. Согласно п.7.1.28 ПУЭ расстояние до газовых труб или счетчиков так же должно быть не менее одного метра. Распределительный щит для гаража должен быть выполнен из несгораемых материалов. Поэтому выбирать стоит стальные щиты во множестве представленные на рынке

Кроме того, обратите внимание на наличие в распределительном щите запорного устройства, а также места для установки счетчика. Обычно это место выделяется перегородкой и имеет окошко для просмотра показаний счетчика

Технология разводки электропроводки

Выполнение работы поэтапно

Сделать электропроводку в гараже своими руками можно в следующем порядке:

• Сначала нужно нарисовать полную схему электропроводки в гараже и определиться с количеством розеток и осветительных приборов. Желательно предусмотреть место для понижающего трансформатора, который будет обеспечивать переноску понижающего напряжения.
• Переноска с пониженным напряжением (36 вольт) необходима для работы в яме. На этапе проектирования следует произвести разделение линий электропитания для розеток и для освещения. В свою очередь освещение гаража также стоит разделить на несколько линий. Например, разделить освещение левой и правой стороны гаража, центральное освещение и освещение смотровой ямы. Таким образом, это даст возможность оградить себя от непредвиденных ситуаций и всегда быть с электричеством.
• Электропроводка в гараже начинается с места установки распределительного щитка. К этому месту подводится и питающая линия, подведенная к гаражу воздушным путем или посредством кабеля в земле.
• Электропровода разводятся к местам установки электроосветительных приборов, розеток и выключателей непосредственно по стенам гаража, прикрепляя их любым не ржавеющим материалом. Очень часто для этой цели используются пластиковые бутылки, нарезанные на полоски шириной 10-15 мм.
• На местах крепления сверлятся не большие отверстия (диаметром 6 мм) и забиваются в них деревянные пробки.
• Затем с помощью молотка и гвоздей прикрепляются полоски из пластиковых бутылок, с предварительно помещенными в них электрическими проводами.

• После высыхания штукатурки завершают процесс монтажа электропроводки установкой розеток, выключателей, осветительных приборов и электрощитка, с установкой автоматических выключателей и осуществлением всех необходимых подключений.
• Внутренняя проводка гаража делается вместе с установкой розеток и выключателей. На местах их монтажа должны быть установлены подрозетники для скрытой проводки. Их можно установить и потом, но есть вероятность повредить провода и штукатурку.

Некоторые советы

Электропроводка своими руками в гараже — вопрос не так сложный, как требующий внимания. Здесь пригодятся и советы профессионалов.

• Решить эту проблему можно, отказавшись от распредкоробок, а все соединения делать непосредственно в электрощитке. Вариант несколько затратный – на его осуществление идет больше провода, но он оправдывает себя своей надежностью.
• На стадии проектирования следует предусмотреть отдельно розетку (или розетки) для подключения более мощного электрооборудования. Некоторые владельцы гаражей такие розетки, выводя на улицу, оснащают их соответствующими выключателями. Это позволит подключить сварочный трансформатор, циркулярную пилу, не нагружая всю остальную электропроводку. Естественно, что электропроводка, подведенная к такой розетке, должна быть рассчитана на соответствующую нагрузку.
• Для экономии следует использовать провода различного сечения. Например, для освещения пойдет провод сечением 1,5 мм², а для розеток – стоит взять 2,5 мм², и то не для всех.

• Зачастую бывает, что розетки установлены не расчетливо и используется в основном одна, а остальные «гуляют». А ведь к ним подведено электричество и для их установки затрачена уйма времени.
• Помните, что подавать напряжение следует только после проверки правильности монтажа. Для этого необходимо воспользоваться специальным прибором для измерения сопротивления. При коротких замыканиях при монтаже прибор будет показывать сопротивление близкое к 0, и при его отсутствии будет стремиться к бесконечности.

Сделать проводку в гараже своими руками не так и сложно, но не забывайте и о технике безопасности. Предусмотрите обязательно заземление. Ведь с электричеством шутки плохи.

Дифференциальные автоматы

Необходимое оборудование

Таблица мощности кабеля в зависимости от сечения

Для работы потребуются следующие инструменты:

• нож или специальный инструмент для зачистки изоляции;
• кабель необходимого сечения;
• кусачки;
• плоская, крестовая отвертки;
• мультиметр;
• болгарка для штробления стен;
• пробник.

Рекомендуется делать проводку с «землей», даже если в электросети не предусмотрено заземление. При выборе провода нужно проверить качество изоляции и его целостность. Изоляция должна быть прочной, но при этом провод должен быть эластичным, легко гнуться и не ломаться. В выборе материала провода нужно отдать предпочтение меди. Она более надежная, чем алюминий, имеет больше преимуществ и длительный срок службы.

Этапы электрификации гаража

Обустройство гаражной электропроводки проводится в 2 стадии. Сначала прокладывается внешняя проводка, традиционно идущая от линии электропередач к месту ввода в здание. После нее обустраивается внутренняя электропроводка.

С монтажом внутренней проводки способен справиться даже неподготовленный человек. Обустройство наружной проводки лучше поручить квалифицированному мастеру, т.к. это довольно опасно. В любом случае, решение, как и любая ответственность, за вами.

Перед началом работ по электрификации гаража согласуйте все мероприятия с местной энергетической службой.

Наружная часть электропроводки

Наружную электропроводку можно прокладывать по воздуху и под землей. При выборе оптимального метода решающим фактором является взаиморасположение гаража с другими объектами. Самым популярным вариантом является прокладка проводов по воздуху.

Воздушная линия

Если гараж удален от ЛЭП больше чем на 250 см, между линией и гаражом нужно установить дополнительные опорные столбы. Количество таких столбов подбирается индивидуально с расчетом на то, чтобы провод проходил на высоте:

• от 275 см над землей возле гаража;
• от 375 см над дорожками для пешеходов;
• от 600 см над дорогой.

Подготовьте в гараже отверстия для ввода кабелей. В соответствии с вышеприведенными правилами, электрические кабели вводится в гараж на расстоянии не меньше 275 см от земли. Также вам нужно предварительно закрепить с наружной стороны строения при помощи крючков специальные изоляторы, чтобы провода в результате проходили с шагом не менее 20 см друг от друга.

Отверстия сверлите с небольшим наклоном наружу. Благодаря этому будет исключен риск попадания воды в отверстия.

У владельцев низких гаражей возникает резонный вопрос: как быть, если высота строения составляет менее 275 см? В такой ситуации придется установить приспособление под названием трубостойка. Это высокая стальная труба с загнутым под 180 градусов верхним краем. На верхнем конце установлены приемные изоляторы. С помощью трубостойки провода можно будет завести в гараж даже через кровлю. Труба фиксируется к стропилам кровельной системы гаража.

Подземная линия

В случае с этим вариантом электрификации гаража, провода прокладываются под землей в защитной коробке из стали. Ввод проводов в строение осуществляется через предварительно обустроенное отверстие в бетонном основании. В месте прохождения провода через гаражный фундамент должна быть установлена защитная трубка. Каждый провод должен входить через отдельное отверстие.

После прокладки проводов до строения, вне зависимости от выбранной технологии, кабели подводятся к вводному ящику с предохранительными устройствами и электросчетчиком. После можно переходить к работам по внутреннему проведению проводки.

Внутренняя электропроводка

Электропроводку внутри гаража можно прокладывать скрыто и открыто.

Открытая электропроводка

В гаражах, построенных с применением древесины и металла, осуществить скрытое размещение электропроводки крайне трудно. Поэтому в строениях подобного плана проводку прокладывают открыто.

Провода размещаются в защитных коробах из пластмассы или металла либо же укладываются в плинтусах.

Для открытой гаражной проводки лучше всего использовать плоские кабели, к примеру, марки ППВ. Также подходят защищенные небронированные электрические провода.

Для крепления кабелей к стенам используйте жестяные скобы. Также подходят дюбели и гвозди. Шаг размещения крепежей не должен превышать 40 см. Разводка выполняется строго горизонтально, на расстоянии в 200 мм от поверхности перекрытия (потолка). Защитные короба крепятся с помощью шурупов или подходящего клеевого состава.

Скрытая проводка

Скрытая проводка прекрасно подходит для бетонных (блочных) и кирпичных гаражей. Проводку удобнее прокладывать до оштукатуривания поверхностей. В таких условиях вам придется лишь контролировать правильность размещения оборудования, т.е. чтобы, к примеру, края распределительных коробок не были заметны после нанесения штукатурки.

В случае же если вы монтируете электропроводку после выполнения отделки, предварительно вырубите в стенах канавки глубиной порядка 0,5 см. В канавки вы уложите электропровода, закрепите их с помощью гвоздей, а затем тщательно заделаете все углубления.

Места сопряжения проводов соединяются пайкой, а затем дополнительно фиксируются с помощью изоленты.

Проложите все провода в соответствии с подготовленной на первых этапах схемой и приступайте к монтажу розеток, всевозможных выключателей, светильников и прочих приборов

При этом очень важно помнить основные положения техники безопасности

Схемы

Необходимые инструменты для монтажа

Чтобы выполнить монтаж проводки, соединить между собой кабель в зависимости от выбранного способа сращивания (скрутками, на клеммных колодках или переходниках) понадобятся:

1. Плоскогубцы.
2. Кусачки.
3. Рулетка.
4. Хозяйственный нож.
5. Отвертка (со сменными насадками или с прямым и крестовым шлицем).
6. Перфоратор или ударная дрель.

Заранее приобретенный провод необходимо разрезать по мерным кускам, зачистить, закрепить. Для этого нужны плоскогубцы, кусачки и нож. При монтаже автоматов, прибора учета (счетчика) не обойтись без инструмента для пробивания стен – перфоратора или дрели. А отвертки предназначены для затягивания болтовых соединений, саморезов, винтов. Это самый необходимый набор оборудования.

Схемы и расположение потребителей

Полезные рекомендации

Укладка проводки требует определенных знаний и опыта работы. Но руководствуясь несколькими рекомендациями и правилами, даже новичок справится с этой задачей.

• При подключении осветительных приборов внутри гаража неплохо продумать освещение и снаружи. Для этого понадобится установить два отдельных выключателя или один двухклавишный.
• Если подключение розетки производится шлейфом, то такая линия должна включать не более трех розеток.
• Устройство защитного отключения защищает не технику, а человека. При коротком замыкании устройство за доли секунды разомкнет цепь и защитит от утечки тока.
• Чтобы защитить цепь от перегрузки или короткого замыкания, используется автоматический выключатель.
• Не допускается скрутка проводов, особенно из разнородных металлов. Вместо устаревшей скрутки с изолентой, необходимо использовать спайку и специальные наконечники, которые можно приобрести в магазине электрики.
• Дополнительное заземляющее устройство, установленное на вводе в распределительный щит, увеличит безопасность работы с электроприборами. Для этого можно использовать металлические прутья диаметра 15-16 мм. Их необходимо соединить стальной лентой и вкопать в землю.

• Если владелец пользуется погребом, то обязательно нужно провести вниз хотя бы один осветительный прибор. Неплохо поместить дополнительное освещение возле лестницы, чтобы спуск и подъем не сопровождался какими-либо проблемами.
• Для ввода электропроводки внутрь гаража воздушным путем отверстие в стене необходимо сделать под наклоном наружу – это позволит предотвратить поступление воды с улицы внутрь.
• При работе на высоте стоит использовать деревянные стремянки или специальные козлы и помосты. Нельзя использовать для подъема металлические бочки, столы, стулья и прочую мебель.

Монтаж электросети в гараж своими руками

Перед тем, как осуществлять установку электроснабжения, необходимо позаботиться о техники безопасности и соблюсти следующие правила:

• нельзя устанавливать выключатели и розетки в погребе, поскольку сырость в таких помещениях очень велика;
• в смотровой яме можно устанавливать только маломощные светильники, которые не превышают 12 вольт, их работу должен контролировать трансформатор;
• электросеть должна прокладываться на расстоянии более 20 см от отопительной системы, чтобы линии не были повреждены в дальнейшем;
• все электроприборы должны обладать специальной защитой от влаги и сырости;
• обязательно нужно приобрести приборы автоматического отключения, чтобы при аварии помещение было тут же обесточено;
• все провода электросети нужно прокладывать в горизонтальном или вертикальном направлении под острым углом.

Весь процесс монтажа делится на три этапа:

• подготовительный;
• установка внешнего участка;
• установка внутреннего участка.

Разберем каждый из шагов по отдельности.

Шаг 1. Подготовительный этап

На этом шаге необходимо подготовить гаражное помещение к проведению основных работ. Нужно сделать разметку для будущих розеток и выключателей, креплений и мест проведения самих проводов. Для удобства можно воспользоваться разметочным шнуром, но линии допустимо наносить только вертикально или горизонтально.

Далее нужно заземлить все приборы, чтобы во время монтажа не произошло замыкание или не было ударов током. Для этого следует вмонтировать в грунт три проводника, которые соединены друг с другом. В здание проводится медный кабель, прикрепленный к контуру заземления. Затем провода разводят в сам электрический щит и розетки. После проведения разметки и подготовки приборов подготовительный этап можно считать завершенным.

Шаг 2. Установка внешнего участка электросети

Чтобы провести кабель на улице можно воспользоваться двумя способами: воздушным и подземным. Но лучше всего выбирать прокладку электричества по воздуху, потому что он не требует много времени и ресурсов для монтажа. Нужно соблюдать ряд правил для установки электросети таким образом:

• высота кабеля над пешеходной зоной гаражного кооператива должна достигать 3,7 метров;
• при расстоянии от электрического столба до гаража более 30 м нужно будет установить еще одну опору в промежутке;
• над проезжей частью кабель необходимо поместить на высоту не менее 6 метров от дороги;
• провод вводится в гараж только на расстоянии, которое составляет не менее 2,7 м от земли.

Если гараж не соответствует требованиям высоты, то на него можно установить стальную трубу, на которой будет крепиться кабель.

Подземную проводку устанавливают в выкопанную в сторону гаражного помещения траншею. Главное защитить яму от попадания влаги и талой воды во время установки. С противоположной стороны кабель нужно провести вовнутрь гаража. Весь процесс должен быть герметичным. В этом и заключается его сложность, поэтому предпочтение отдают способу по воздуху.

Шаг 3. Установка внутреннего участка электросети

Произвести монтаж внутри гаража можно скрытым и наружным способом. Скрытый способ предусматривает следующий перечень действий:

• подрезать кабель на несколько кусков, которая тождественна длине установленных шлейфов;
• встроить распределительные коробки;
• положить кабель в специальные штробы, закрепить хомутами и саморезами для прочности;
• с помощью клеммных колодок соединить проводку между шлейфами;
• заделать штробы штукатуркой и подключить все к проводам.

Наружный способ подойдет для гаражей с металлической или деревянной отделкой. Необходимо будет провести кабель-каналы, которые состоят из крышки и основы. Пошаговый монтаж проводки наружным способом:

• установить основу и закрепить ее саморезами, попутно разрезать в соответствии с длинами участков;
• прикрепить элементы к стенам гаража;
• подключить провода к конечным точкам;
• закрыть кабель-каналы крышками;
• крышки закрепить на специальные защелки, установленные по всему периметру.

После всех проделанных действий установка электропроводки признается завершенной. При правильном соблюдении всех пунктов электричество будет эксплуатироваться по всем правилам и в рамках закона.

Рекомендации по безопасности

Важно учитывать следующие рекомендации:

1. Выполнять любые работы по реставрации и замене электропроводки допускается исключительно в случае полного отсутствия напряжения.
2. Рекомендуется надеть удобную обувь, которая не затрудняет движение.
3. Электрические приспособления должны быть целыми, без поврежденного кабеля. Соединение должно быть качественным.
4. Рукоятки на инструменте должны быть заизолированными.
5. Если планируется выполнять работы на большой высоте, то понадобится подготовить помосты. Использование бочек, пеноблоков, стульев на столах и других конструкций не допускается.
6. Все работы следует выполнять неспешно.

К работе следует подходить ответственно, так как правильная установка электропроводки в гаражном помещении гарантирует ее бесперебойную эксплуатацию на протяжении 30 лет. Малейшая ошибка может привести к поломке всей электросети. Если выполняется скрытая проводка, то понадобится выполнять тяжелые работы по ремонту. Соответственно, если опыта работы нет, то рекомендуется пригласить высококвалифицированных специалистов.

Для работы будет необходима помощь специалиста, который сможет подвести электричество от столба к электрощиту, подключить трансформатор, электросчетчик и устройства для выключения. Обойтись без вызова мастера не получится, так как для внешнего ответвления провода от центральной ЛЭП нужно иметь лицензию для выполнения работ с повышенным напряжением.

Технология установки электропроводки существенно отличается от варианта с частным домом или квартирой. Рекомендуется заплатить опытному мастеру, чтобы после окончания подсоединения кабеля он помог проверить качество скрепления проводов и правильность выполненных работ. Сумма выйдет небольшая, однако не нужно будет беспокоиться о безопасности.

Внутренняя разводка и освещение смотровой ямы

Разводка в гараже может быть скрытого и открытого типа:

• При скрытом способе проводка размещается в подготовленных каналах. Фиксируется она с помощью специальных скоб или раствором алебастра через 20-30 см. Закрепляются на выбранное место распределительные коробки, розетки и выключатели. Соединяются жилы, согласно схеме, с помощью обжимки гильзами. Скрутка менее надежна и может подвести. Проверяется правильность соединений и целостность цепей с помощью мультиметра.
• Наружная разводка намного проще и удобнее. Провода могут укладываться в закрепленные кабельные каналы или в гофре, которая затем фиксируется к стене.

Провода низкого напряжения в смотровой яме лучше размещать в металлических трубах или гофре, так как пространство в яме ограничено и есть вероятность их повреждения. Светильники низкого напряжения следует выбирать влагозащитные и устойчивые к механическим воздействиям.

Делаем заземление своими руками

Схема электропроводки в гараже

Провести электропроводку в гараже — подготовка

Итак, принципиальная схема подключения розеток и освещения у нас есть. Можно размечать места под установку светильников и розеток по месту в боксе и посчитать количество кабеля, которое нам потребуется. Так-же считаем кабель канал и гофру (если нужно).

Рис. 3. Оборудование для гаража.

Теперь давайте прикинем, сколько автоматов, УЗО будем устанавливать и какого номинала. Разбиваем все электро-установочные изделия на группы.

• L1 — две тройные розетки 16 А и две двойные 16 А.
• L2 — две тройные розетки 16 А и одна двойная 16 А.
• L3 — освещение и вентиляция.
• L1, L2, L3 — одна трехфазная розетка 32 А.

Для освещения были выбраны пять светодиодных светильников 595 x 595 x 19 36 Вт 3000 Лм 6500 К потолочных накладных и семь светильников светодиодных влагозащищенных ССП-456 2 х 18 Вт LED-T8/G13 IP65 ASD (рис. 3). Также два прожектора по 100 Вт с отдельными выключателями. Для вытяжки канальный вентилятор ВК 250Б мощность 110 Вт.

Итак, суммарная мощность светильников и вентиляции составляет:

• 5 шт. х 36 Вт = 180 Вт.
• 7 шт. х 36 Вт = 252 Вт
• 2 шт. х 100 Вт =200 Вт
• 180 + 252 + 200 + 110 = 742 Вт.

Дальше можно посчитать по формуле I = P/U,

• Где I — ток А;
• P — мощность устройств (обычно указывается в характеристиках изделия);
• U — напряжение электросети 220 V.

742 ÷ 220 = 3,37 А.

• Прибавляем 20% (как при расчете электросетей для промышленного производства).
• Итого получаем 4,1 А.

Все параметры получены, смотрим, что получилось, и отправляемся в магазин за покупками.

1. Вводной автомат IEK 3п C/ 32 А ВА 47-29 — 1 шт. ≈ 340 руб.
2. Вводное УЗО IEK ВД1-63 4Р 40 А 30 мА — 1 шт. ≈ 1750 руб.
3. Группа L1,L2 — автомат IEK 1п C/ 16 А ВА 47-29 — 2 шт. ≈ 90 руб/шт.
4. Группа L3 — автомат IEK 1п C/ 6 А ВА 47-29 — 2 шт. ≈ 90 руб/шт.
5. Группа L1,L2 — УЗО IEK ВД1-63 2Р 25 А 30 мА — 2 шт. ≈ 890 руб/шт.
6. Счетчик электроэнергии трехфазный ТАЙПИТ НЕВА 303 1S0 — 1 шт. ≈ 2400 руб.
7. Светильник 595 x 595 x 19 36 Вт 3000 Лм 6500 К потолочный — 5 шт. ≈ 800 руб/шт.
8. Светильник ССП-456 2 х 18 Вт LED-T8/G13 IP65 ASD — 7 шт. ≈ 740 руб/шт.
9. Розетка SCHNEIDER ELECTRIC BLNRA010311 — 4 шт. ≈ 230 руб/шт.
10. Розетка SCHNEIDER ELECTRIC BLNRA010211 — 3 шт. ≈ 190 руб/шт.
11. Лампа светодиодная ASD LED 18 Вт 230 В G13 6500 К — 14 шт. ≈ 170 руб/шт.
12. Кабель ВВГ 4 х 4,0 — 35 м ≈ 125 руб/м.
13. Кабель ВВГ 3 х 2,5 — 50 м ≈ 60 руб/м.
14. Кабель ШВВП 2 х 0,75 — 50 м ≈ 14 руб/м.
15. Кабель канал TDM SQ0402-0006 25 х 25 — 2 м ≈ 70 руб/м.
16. Кабель канал ЭЛЕКОР 10 х 7 — 8 м ≈ 24 руб/м.
17. Кабель канал ЭЛЕКОР 20 х 10 — 38 м ≈ 35 руб/м.
18. Канальный вентилятор ВК 250Б 110 Вт. — 1 шт. ≈ 5800 руб.
19. Расходник (стяжки, саморезы, изолента, клипсы самозажим) ≈ 1000 руб.
20. Электро-щиток — 2 шт. ≈ 800 руб.

В итоге, что-бы сделать монтаж электропроводки в гараже своими руками, нам потребуется примерно 37000 руб. на оборудование + 3000 руб. местному электрику за подключение к щиту и 3-5 дней свободного времени.

Итог

В итоге стоит уделить немного внимания технике безопасности. При выполнении работ в обязательном порядке нужно придерживаться приведенных ниже требований.

Не нужно торопиться, ведь главное при работе с электричеством – это безопасность. Любые манипуляции, связанные с электрическим током (даже банальная замена лампочки или розетки), должны проводиться только в отсутствие напряжения

С этой целью можно выкрутить пробки (если вы до сих пор их используете) или же автоматы на распределительном щите. Для высотных работ следует использовать козлы или помосты (никаких бочек, стульев, установленных на столы, и тому подобных сооружений). Обувь с одеждой должны быть максимально комфортными, чтобы движения тела не были затруднены

Используемые инструменты должны быть целыми и – что более важно – с изолированной рукоятью. То же касается и электрического оборудования

И помните: если правильно проложить проводку, то она гарантировано прослужит вам как минимум 30 лет.

Добавьте ПроКроссоверы в избранное
