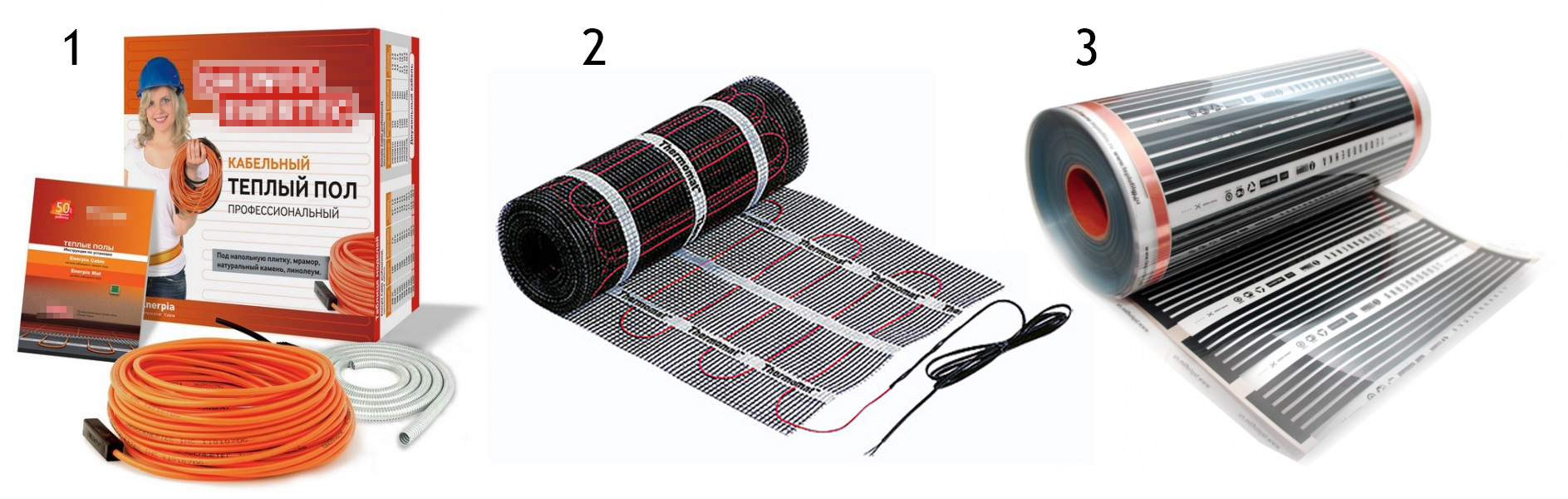

Электрический теплый пол: 3 способа укладки

Монтаж стержневого пола

Преимущества подогреваемого пола

Электрические полы сегодня устанавливаются в квартирах и частных домах. В недавнем прошлом использовались подогреваемые конструкции преимущественно в ванных комнатах или санузлах. С ростом их популярности и развитием новых технологий возможности использования расширились. Сегодня их укладывают в жилых комнатах, гаражных строениях и общественных помещениях, что во многом обусловлено преимуществами конструкций.

В число достоинств такого вида полов входит:

• универсальность использования, возможность установки в небольших помещениях и строениях специфического назначения;
• оптимальное соотношение цены и полученного результата;
• простота укладки и запуска в эксплуатацию;
• равномерность прогревания поверхности пола;
• легкость управления и возможность саморегулирования.

В конструкцию электрических моделей входит низкотемпературный нагреватель, способный поддерживать постоянный уровень от 30 до 35 C. Равномерное распределение тепла позволяет обеспечивать комфортное состояние в помещении. Недостатком теплых полов некоторые считают непродолжительный срок службы, который составляет 15 лет.

Подготовка основания

Подготовительные работы, с учетом их грамотного и ответственного выполнения, являются залогом качественного монтажа всей системы электрического обогрева. Подготовка основания под укладку теплого пола включает следующие мероприятия:

• Демонтаж старой стяжки (в случае монтажа системы с кабельным нагревательным элементом).
• Выравнивание поверхности чернового пола.
• Уборка мусора, посторонних предметов, очистка от пыли.
• Грунтование.
• Формирование слоя гидроизоляции из полиэтиленовой пленки. Полученное полотно должно иметь заход на стены (по всему периметру помещения) не менее 10 см.
• Проклейка по периметру демпферной ленты.
• Укладка утеплительного слоя из ранее подобранного и приобретенного материала.
• Настил армирующей сетки.

Подготовка основания под теплый электрический пол

Проблемы и ошибки при настройке

При подключении теплого пола могут возникнуть некоторые ошибки:

1. Во время укладки пленочного пола незаметно повредили один из элементов, часть пола холодная – следует внимательно проверять целостность модулей при укладке, бракованный элемент следует заменить.
2. Датчик температур заложили на полу слишком глубоко, не хватает длины провода для вывода к термостату – следует проводить расчеты точно. При нехватке провода следует перенести точку установки устройства на доступное место.
3. Во время подключения проводов к устройству запутались в фазах – следует провода протестировать.
4. Запутались при самостоятельном подключении двухжильного кабеля к терморегулятору – необходимо изучить схемы, разобраться в проводах и их назначении, определиться с клеммами и только после этого собрать систему.
5. После включения система не нагревается, полы холодные – нужно, отключить теплые полы от источника питания, и внимательно проверить порядок подключения всех элементов (последовательность, наличие датчика, термостата, правильность подсоединения проводов, контакты). При необходимости систему тестируют, чтобы быстрей найти ошибку.

Все комплектующие гофротрубка, крепежи, провода должны быть исправными без дефектов и повреждений. Датчики и термостаты следует покупать в проверенных временем магазинах от известных брендов с гарантийным сроком службы.

Укладка плитки

После того, как стяжка схватится (2-3 дня), можно не теряя времени переходить к отделке пола плиткой. Делать это рекомендуется только при наличии опыта, ведь нужно следить за тем, чтобы поверхность была строго горизонтальной.

Плитка «садится» на специальный клей, после чего установка электрического теплого пола под плитку считается оконченной!

Вот и вся технология укладки своими руками.

Технология укладки электрического теплого пола под плитку довольно трудоемкая, но все же под силу даже неопытному человеку. Монтаж электрического теплого пола

• • Возможны несколько вариантов монтажа нагревательного кабеля: с теплоизоляциейили без неё, на монтажную лентуили металлическую сетку.
  • Ещё на стадии выбора системы нужно определиться, будет ли теплый электрический пол основным источником теплав помещении или дополнительным. Стоит задача отопитьпомещение с помощью тёплого пола или просто подогреть поверхность пола. Нужно учитывать, что в случае основного обогрева пол поднимется помимо высоты стяжки (3-5см) ещё и на толщину теплоизолятора (пенополистирола).
  • Для основного обогрева необходимо соблюдать следующие условия:

  1) Утеплять поверхность основания пола: для этих целей мы рекомендуемпенополистирольные плиты 35-й плотности (35кг/м3).Толщинупенополистерола выбираемв зависимости от помещения:2) Покрытиеповерхности пола кабелем должна составлять не менее чем 80%общей площади помещения.3) Закладываемая мощность системына м2должна составлять 180-220Вт/м2.

Теплый пол стержневого типа

Стержневой карбоновый пол — это стержневая конструкция, обогревающая помещение инфракрасными лучами дальней волны. В этом диапазоне отсутствует электромагнитное излучение. Особенность его в том, что нагревается не атмосфера, а предметы, присутствующие в комнате.

Композитный материал карбон имеет в своей основе углеродистую наноструктуру в сочетании со связывающими компонентами. Карбоновый и углеродистый пол — одно понятие

Тонкости работы и организации

В его составе содержатся карбоновые стержни, соединенные параллельно в эластичные маты шириной 0,8 м и длиной 25 м при помощи силового провода. Внутри «ковра» размещены нагревательные элементы. Внутренность стержней состоит из карбона, серебра, меди, а тепло выделяет первый из них.

Кроме стержней в составе такого пола есть температурный датчик и терморегулятор. Такой пол обладает свойством саморегуляции. Это значит, что количество тепла прямо пропорционально температуре. Недостатком является то, что монтаж его возможен только с применением стяжки, следовательно, о его демонтаже не может быть и речи.

Стержневой инфракрасный пол состоит из карбоновых стержней, подключенных с двух сторон к токоведущему кабелю

Нюансы монтажа и подключения

Хотя стержневой пол и считается интеллектуальной системой, его можно уложить своими руками. Технология несложная, но работать он будет при условии, что все требования соблюдены.

Укладка стержневого карбонового пола по сути схожа с устройством напольного обогрева из кабельных матов. Сначала на подготовленное основание стелют теплоизоляционную подложку, затем согласно заранее разработанной схеме укладывают греющие полосы. Во время укладки полосы карбонового пола крепятся скотчем к подложке, чтобы они не сдвигались в ходе работы. Все электросоединения нагревающей карбоновой системы дублируются защитной термоусадочной трубкой, имеющейся в комплектации стержневого пола. Провод датчика, фиксирующего температуру нагрева пола, заводят в гофрированную трубку. Для того чтобы температурный датчик не создавал ненужный рельеф над поверхностью системы, в теплоизоляционной подложке вырезают продольное отверстие. Температурный датчик, реагирующий на понижение/повышение температуры системы, располагается между стержнями и закрепляется скотчем. По завершению сборки стержневой системы проводится проверка на работоспособность и качество соединений. Если выявлены дефекты, их устраняют на данном этапе. После проверки на работоспособность выполняется заливка стяжки, являющейся основанием для устройства напольного покрытия.

Этап 1: Укладка стержневого пола на подложку.

Этап 2: Фиксация карбоновой системы скотчем.

Этап 3: Формирование соединений пола с проводкой.

Этап 4: Подготовка термодатчика стержневого пола.

Этап 5: Вырезка отверстий в теплоизоляционной подложке.

Этап 6: Фиксация положения датчика.

Этап 7: Проверка работоспособности собранной системы.

Этап 8: Заливка стяжки поверх карбонового стержневого пола.

Процесс состоит из 8 последовательных шагов:

• подготовки основы;
• укладки теплоотражателя;
• монтажа стержней;
• соединения между собой полос;
• подсоединения силового кабеля;
• подключения конструкции к терморегулятору;
• подключения термодатчика;
• заливки стяжки или монтаж финишного покрытия плиточного типа.

Перед выполнением этих работ планируют, в каком направлении будут укладывать нагревательный мат и рассчитывают количество материала. В продажу карбоновый пол поступает комплектом, но иногда приходится докупать кое-что из расходных материалов.

На выбор мощности оказывают влияние 2 фактора: площадь и вид обогрева. По мощности стержневые теплые полы разделяют на 2 вида: до 160 Вт/м² и до 220 Вт/м².

Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов

В основном производители выпускают полный набор для монтажа. Как минимум, в него входит стержневой мат, соединительный комплект и концевой, провода, инструкция по установке. Все остальное: теплоизоляцию, скотч, гофрированную трубу с заглушкой, терморегулятор, датчик, битумную изоляцию — приобретают дополнительно.

О том, какой вариант теплого пола: электрический или водяной лучше устроить под последующую укладку ламината, детально написано в статье, посвященной этому вопросу.

Подключение терморегулятора

Подключать теплый пол необходимо только через УЗО или диффавтомат с током утечки не более 30мА.

Прокладываете в штробе от щитка до терморегулятора медный кабель питания – ВВГнГ-Ls. Сечение должно соответствовать мощности элементов теплого пола. В большинстве случаев, сечения в 1,5мм2 для мощности до 2кВт будет более чем достаточно.

Фазную жилу (обычно серого, коричневого или красного цвета) соединяете с клеммой на автомате имеющей надпись 2. Нулевую жилу с правой клеммой N.

Теперь все эти провода нужно подключить к разъемам терморегулятора. Какой куда?

Сначала заводите питание. Фазную и нулевую жилы L и N подсоединяете на винтовые зажимы имеющие такую же маркировку.

Фазную жилу теплого пола Lтп – втыкаете в разъем L1, а его нулевую жилу Nтп – к разъему N1.

Осталось подключить два провода термодатчика. Ищите на регуляторе клеммы с надписью Sensor. Обе жилы заводите на них. Без разницы какую куда.

Если у вас терморегулятор немного другой конструкции, подключение проводов будет выглядеть примерно так:

При наличии у кабеля нагревательного мата экрана или третьей заземляющей жилы, проводник Pe в терморегуляторе подключается через клеммную колодку.

Включаете термостат и проверяете работу всех элементов.

После выполнения работ по подключению и проверки, можно выполнять финишное покрытие по полу. Например уложить плитку.

Эксплуатацию теплого пола можно начинать только после полного высыхания стяжки. А это займет 28 дней!

https://youtube.com/watch?v=HthqS_8dci8%3F

Источники – //cable.ru, Кабель.РФ

Крепление кабеля (либо термомата)

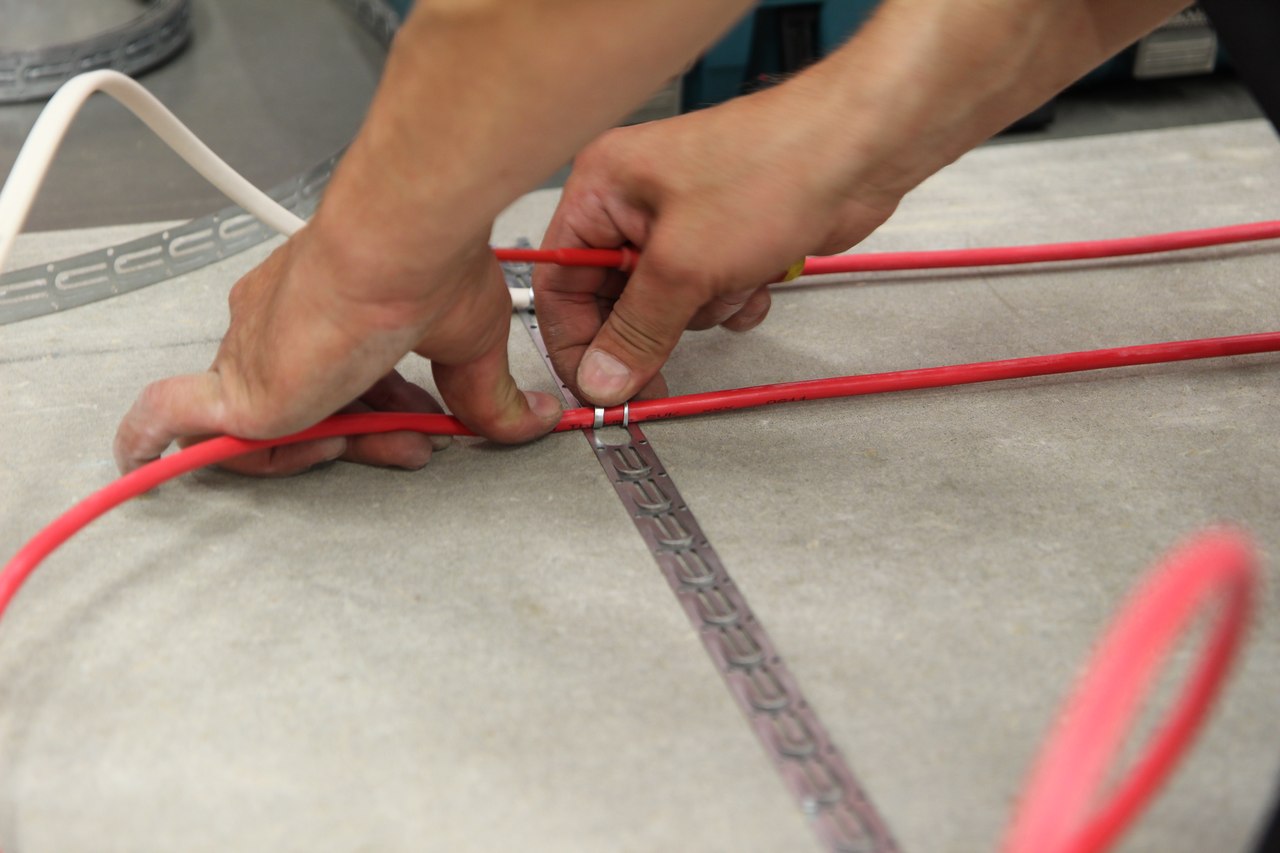

Теперь, когда поверхность будет уже полностью подготовлена, необходимо закрепить нагревательный элемент. Если Вы используете кабель, осуществите крепление с помощью монтажной ленты, как это показано на фото:

В данном случае также рекомендуется использовать пластиковые хомуты, которые сделают процесс крепления электрического теплого пола под плитку более простым и быстрым.

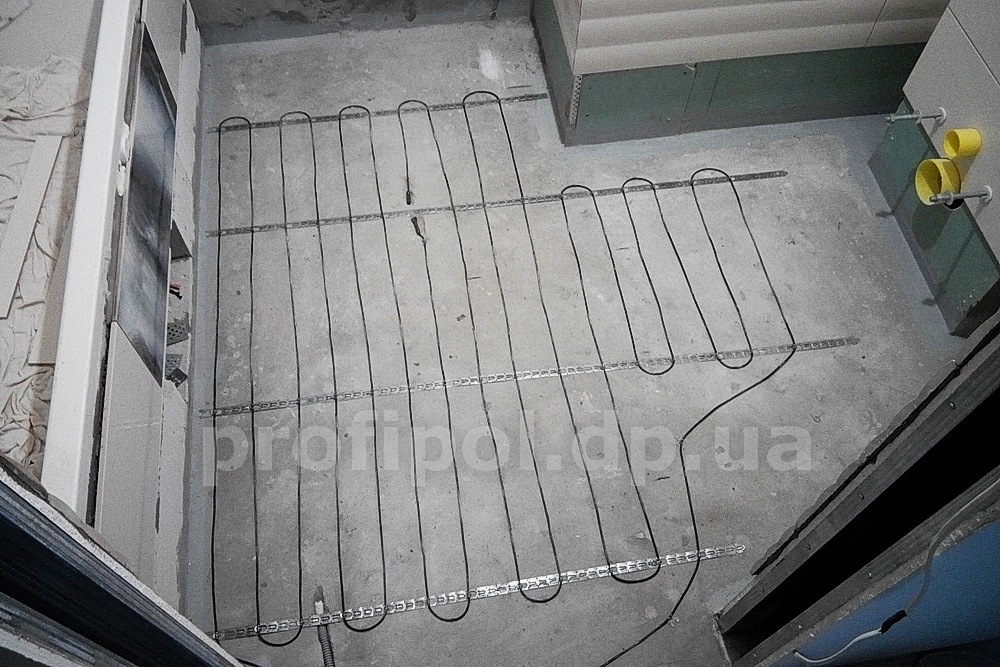

Расстояние между витками должно быть одинаковым по всей площади, иначе электрический нагрев пола будет неравномерным. Нагревательные маты укладывать легче, т.к. расстояние между витками выдержано по всей длине. Все что нужно – расстелить материал согласно схеме и правильно подключить к термостату.

Когда укладка электрического теплого пола под плитку будет завершена, нужно обязательно проверить правильность подключения, измерив сопротивление мультиметром. Получившееся значение должно совпадать с тем, которое Вы замерили перед укладкой.

Сферы применения электропола

В силу своей специфики теплый пол используется совместно с централизованным отоплением в домах и квартирах. Приведем несколько примеров его эффективного применения:

Обогрев кухни и комнат. Данный тип обогрева помещений способствует нормализации влажности и температуры. Равномерный нагрев поверхности пола не позволяет возникнуть конвекционным потокам, а электронный термостат автоматически поддерживает заданные параметры.

Применение во влажных помещениях. Если правильно подключить систему (через УЗО или дифференциальный автомат), а также обеспечить надежное заземление электрического пола и установить гидроизоляцию, то можно принимать душ без поддона или резинового коврика.

Балконы и лоджии. Даже на застекленном балконе или лоджии можно получить простуду в зимнее время, исправить ситуацию можно снабдив их электрическими полами. Это разумней, чем там сделать батарею отопления.

Подготовка поверхности и особенности утепления основы

Лучше всего удалить весь старый пол вместе со стяжкой до основания, чтобы повысить общую надежность. Весь материал полностью счищается, демонтируются любые элементы.

Затем укладывают слой гидроизоляции с запасом, чтобы он заходил на стену примерно на 10-12 сантиметров. Специальной лентой намечают периметр, эта демпферная лента помогает регулировать процессы теплового расширения поверхности пола. Излишки ленты и гидроизоляции всегда можно обрезать.

Также проводят тепловую изоляцию пола, чтобы тепло не уходило вниз по этажам или в землю. Для этого выбирают утепления в зависимости от желаемого результата, бюджета, назначения комнаты и особенностей самой отопительной системы.

Основные рекомендации:

1. Если пол выполняет функцию дополнительного источника тепла, можно обойтись вспененным полиэтиленом с фольгированным покрытием – пенофолом.

2. Если отапливаются этажи ниже, используют пенополистирол толщиной 20-55 миллиметров, или аналогичный утеплитель.

3. Если вокруг много неотапливаемого пространства, и риски потери энергии большие, есть смысл утеплять пол слоем в 10 сантиметров пенополистирола или минеральной ваты.

Поверх утеплителя кладут армированную сетку, чаще всего продающуюся в комплексе в нагревательными частями полов.

Преимущества и особенности теплого пола

Если сравнивать данную технологию с ее водяным аналогом, например, XL – PIPE, то первое, что бросается в глаза это уровень цен.

Водяные системы стоят значительно дороже электрических аналогов. Это связано с тем, что необходимо устанавливать дорогостоящее оборудование, жидкостный терморегулятор управления системой, котел или бойлер и т. д., За все это придется заплатить немалые средства.

Стоит также упомянуть о настройке параметров терморегуляторов водяных систем, использовать для этого пульт не получится, потребуется помощь специалиста. Электрическая концепция дает возможность произвести настройку регулятора самостоятельно. Инструкция по эксплуатации термитом подробно описывает, как это делать.

На пульте можно установить время прогрева, задать максимальную температуру, проверить исправность основных узлов и т.д.

Особенности.

Есть мнение, что электрический пол вреден из-за высокого уровня ЭМИ. Это не совсем верно, хороший европейский производитель никогда не выпустит на рынок товар, не отвечающий принятым нормам. Собственно это и ест ответ на вопрос, какие фирмы производители лучше.

Система практически не подлежит ремонту, можно проверить исправность, произвести поиск обрыва, но устройство кабельного нагревателя таково, что его ремонт не предполагается.

С другой стороны технология рассчитана на эксплуатацию системы в течение 15-20 лет. Это период, который предполагает, что будет производиться новый ремонт. Следовательно, если система еле греет или тепло распространяется местами, производится демонтаж до основания (снимается плитка, клеевое покрытие), после чего делается новый монтаж теплого пола.

Следует заметить, что эта особенность характерна и для водяных систем.

Обратим внимание, что в некоторых вариантах для сухого электрического теплого пола есть возможность произвести демонтаж покрытия, следовательно, и ремонт (если быть точным, замену) нагревательного элемента. Собственно, единственный серьезный недостаток теплого пола – высокое энергопотребление

Эксплуатация водяной системы на порядок дешевле

Собственно, единственный серьезный недостаток теплого пола – высокое энергопотребление. Эксплуатация водяной системы на порядок дешевле.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости уложить теплый электрический пол своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Теплоизоляция поверхности

Теперь переходим к монтажу и первое, что нужно сделать – качественно утеплить поверхность под укладку электрического теплого пола. От этого будет зависеть эффективность использования системы, а также ее экономичность.

Лучшим утеплителем в данном случае считается пенофол – рулонный материал с самоклеющимся слоем и фольгированным покрытием.

Все что Вам нужно – стык встык проклеить всю бетонную поверхность, после чего стыки заклеить фольгированным скотчем.

Следует отметить, что пенофол должен на несколько сантиметров заходить на стены, для повышения теплоизоляции комнаты.

Если Вы хотите немного уменьшить высоту комнаты, то вместо пенофола можете положить другой утеплитель, к примеру, полипропилен либо пенополистирол.

По окончании робот рекомендуется по периметру стен проклеить сверху утеплителя демпферную ленту, предназначение которой – компенсировать расширение покрытия при нагревании. Также нужно поверх теплоизолирующего слоя положить металлическую сетку, которая предотвратит прямой контакт с нагревателем и позволит упростить процесс установки электрического теплого пола под плитку.

Установка термодатчика и регулятора

Перед монтированием теплого пола нужно произвести подключение термодатчика и размещение регулятора температур. Последний из них – монтируется на поверхность стен в каком-либо удобном для вас месте, но не выше чем на 30-ти сантиметровом расстоянии от полов.

Измеритель для температуры нагрева (термодатчик) располагается в толще элементов электро-пола на дистанции около 70 сантиметров от стены. Управлять процессом обогрева можно при помощи температурного регулятора.

Схема подключения электрического обогрева полов

Схема укладки электрических полов с теплой основой предполагает подведение термодатчика в гофрированной трубке, кабеля от центральной электрической сети и электро-кабелей от нагревающих элементов к регулятору температур. Включая устройство «теплый пол», на передней панели регулятора можно будет увидеть загоревшийся указатель, а элементы нагрева пола будут излучать тепло.

Преимущества и недостатки системы

• высокая энергетическая эффективность;
• надежность;
• длительный, не менее 50 лет, срок службы.

ВТП может быть единственным источником отопления в помещении. Это позволяет отказаться от радиаторов и более эффективно использовать пространство комнаты. Особенно важен этот момент в помещениях небольшого размера.

Наряду с преимуществами, у системы есть ряд недостатков. Самый значительный – невозможность его использования в многоквартирных домах с центральным отоплением.

Теоретически можно подать заявку в обслуживающую МКД организацию, пройти бесконечный цикл проверок и согласований и получить добро на монтаж системы. Практически – положительное решение этого вопроса скорее исключение из общей практики.

Отказ УК на установку теплого пола в МКД вполне обоснован. Давление и температура в централизованной отопительной системе высокое, поэтому даже малейшая ошибка при монтаже может обернуться самыми неприятными последствиями для владельцев квартиры и соседей снизу. При аварии и соседи сверху надолго останутся без отопления. В связи с этим в многоквартирных домах стоит останавливать выбор на установке электрического теплого пола.

При выборе телого пола важно, чтобы у дома была хорошая теплоизоляция

К минусам также можно отнести высокую стоимость оборудования и длительность процесса монтажа. На укладку всех слоев пирога необходимо не менее 30 дней.

Мнение эксперта Гребнев Вадим Савельевич Монтажник отопительных систем

Одно из главных условий качественного функционирования системы теплого пола – качественная теплоизоляция строения. Теплопотери свыше 100 Вт/м2 сделают работу данного вида ОС неэффективной.

Итоги

Чтобы правильно выбрать модификацию тёплого пола, нужно рассчитать удельную тепловую ёмкость и параметры помещения. Для больших комнат правильнее будет выбрать двужильную систему. У одножильного тепловая отдача и, соответственно, энергопотребление меньше.

При монтаже кабельного электропола высота помещения уменьшится за счёт поднятия поверхности пола.

Система кабельных тёплых полов с успехом монтируется под кафель, линолеум и ковролин. Хорошо прогревает комнату через ламинат и натуральный камень. Регуляторы помогают эффективно распределять тёплые потоки по комнатам, экранируя обогревательные элементы. Если нужно качественно утеплить дом или квартиру — тёплые полы будут отличным решением.
