Домофон на калитку: установка с замком электромеханическим, схема подключения видеодомофона

Как работает домофон

Стоит сказать о том, что принцип функционирования такого аппарата довольно простой. Здесь сможет разобраться самый неопытный новичок. Все знают о том, что основной функцией домофона считается оповещение о пришедших гостях.

В квартирных помещениях установка аппарата намного легче, нежели в домах. Все связано с расстоянием, ведь земельные участки, огражденные забором и калиткой, почти никогда не находятся на близком расстоянии от самого дома.

В целом, процесс работы состоит из нескольких этапов, в которые входят:

Нажатие кнопки вызова, которая находится на панели домофона. Сигнал сразу же отправляется на главное устройство, которое и оповещает владельца.
Как только человек берет трубку с аппарата, он может говорить с человеком на другом конце. Как уже было сказано ранее, в некоторых устройствах есть и функции видеосвязи, то есть вы сможете увидеть собеседника.
Если нужно будет открыть калитку, нужно просто нажать на специальную кнопку. Она разблокирует замок, и гость войдет, если же вы не хотите никого впускать, вы с легкостью можете закончить разговоры просто положив трубку.

Можно заметить, что стандартный функционал домофона очень похож на обычные телефоны. Поэтому с ним разобраться смогут даже пожилые люди.

Схема подключения аудиодомофона

Основное отличие при подключении аудиодомофона по сравнению с видео – расположение реле управления замком. В данном варианте оно располагается в аудиотрубке, а не в вызывной панели. Применяемый кабель для соединения трубки с панелькой – КСПВ или ШВВП. Максимальное расстояние, заявляемое производителями – до 150 метров. А вот сечение каждый производитель указывает разное: в инструкции к DP-2S указано сечение в один квадрат для 150 метров, а в инструкции к TS-203Kit – 0,33 кв.мм для аналогичного расстояния.

Схема подключения с электромеханическим замком:

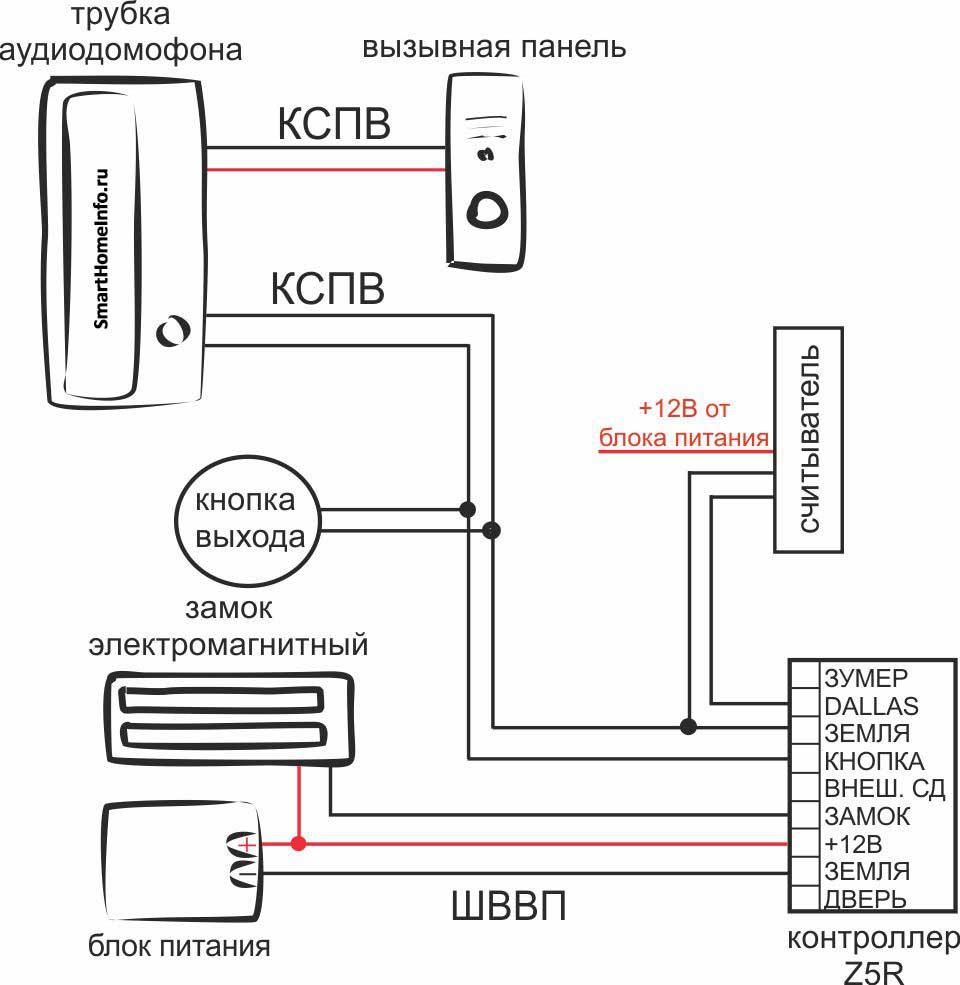

Схема подключения аудиодомофона с электромагнитным замком выглядит следующим образом:

Видеодомофоны – разновидности, особенности применения

Итак, в видеодомофонах проводного типа есть такие компоненты:

Камера (от одной и больше).
Средства сигнального отражения в доме (панель на видеодомофоне).
Панель вызова.
Электромагнитный или электрохимический замок.
Блок питания.
Считыватель с контроллера.

Требуется дополнительно сказать о том, что схема подключения устройства в загородном доме часто определяется по тем или иным инженерным решениям

В частности, во внимание принимается принцип распределения питания. Различные системы обладают отличиями в особенностях конструкции, а еще в методах монтажа

Проведение монтажа

Главная проблема заключается в том, что большинство людей не знают как подключить электрозамок на калитке. На самом деле, это не так уж сложно, как кажется на первый взгляд. В инструкции к изделию подробно изложен процесс установки замка, а также схема подключения домофона на калитку.

Последовательность действий:

Электрозамковый механизм нужно установить на калитке. Для этого замок прикладывают к поверхности, где он будет закреплен, и маркером наносят ориентир для просверливания отверстий.
При помощи дрели высверливают отверстия нужного размера, и крепежными элементами крепят замок.
Для установки замка внутреннего типа, в калитке необходимо сделать выемку подходящего диаметра. Для этого понадобится болгарка.
Высверливается отверстие для замочного ригеля. Шурупами закрепляется ответная планка

Очень важно, чтобы она была расположена четко напротив замка.

Для чего нужен БУЗ?

После всех проделанных операций осталось подключить электромеханический замок.

Ошибка №6

Никогда не подключайте 12V, генерируемые домофоном, непосредственно на клеммы замка без БУЗ. Чем это чревато?

При наличии 12В только с монитора, без дополнительного блока питания, в момент открывания замка происходит сильная просадка напряжения. Соответственно теряется звук, появляются помехи на видео. И это в лучшем случае.

В худшем – замок попросту не откроется, а такой режим работы постепенно убьет вызывную панель и монитор.

Можно, конечно, применить схему с отдельным питанием, например такую:

Однако не всякому захочется прятать лишнюю коробочку у себя в заборе, да еще и подводить к ней отдельный кабель 220В.

Поэтому и применяют БУЗ. Он грубо говоря, накапливает напряжение с домофона и в момент нажатия кнопки открытия замка, кратковременно выдает гораздо больше 12 вольт на катушку эл.магнитного устройства.

Замок при этом без проблем открывается. Причем благодаря триггерной развязке внутри, не оказывается влияние на остальные электронные компоненты системы.

Ошибка №7

При этом не забывайте, многие БУЗ накапливают напряжение именно в момент вызова. Без предварительного вызова на таких домофонах замок попросту не откроется.

То есть, захотели сами выйти на улицу и открыть дверь из дома, нажали на кнопку домофона, подошли к калитке, а она закрыта. Это случилось из-за того, что с обратной стороны никто не нажимал на панель вызова.

Для чего нужен БУЗ?

После всех проделанных операций осталось подключить электромеханический замок.

Ошибка №6
Никогда не подключайте 12V, генерируемые домофоном, непосредственно на клеммы замка без БУЗ. Чем это чревато?

В худшем – замок попросту не откроется, а такой режим работы постепенно убьет вызывную панель и монитор.

Можно, конечно, применить схему с отдельным питанием, например такую:

Ошибка №7
При этом не забывайте, многие БУЗ накапливают напряжение именно в момент вызова. Без предварительного вызова на таких домофонах замок попросту не откроется.

Особенности подключения устройства

Перед тем как подключить и соединить между собой отдельные комплектующие, необходимо изучить инструкцию, предоставленную производителем оборудования. При установке вызывной панели видеодомофона и прокладке линии связи необходимо предусмотреть защиту от механических повреждений и воздействия осадков.

Чтобы снизить уровень возможных помех и улучшить качество передаваемой картинки, соединительные провода необходимо укладывать на удалении от силовых линий.

Установка своими руками

Если есть навыки работы по обустройству электросетей, то установить и подключить домофон можно самостоятельно. Общая схема работ в этом случае следующая:

В помещении монтируют монитор, подключают к домашней электросети. Особых сложностей на этом этапе не возникает.
Вызывную панель устанавливают на стену у входной двери или калитки. Рекомендуется углубить ее в кладку, это повысит защиту устройства от влаги и механических повреждений. Высота установки от 1,4 до 1,6 м. Это позволит сфокусировать камеру на лице человека среднего роста.
Соединительные провода желательно прокладывать подземным способом. Значительного заглубления не требуется, вполне достаточно 25–30 см. Для укладки используют пластиковые или стальные трубы соответствующего диаметра.
В комплектах без считывателей ключей все основные устройства подключаются непосредственно к вызывной панели. А в видеодомофонах с такими считывателями основным считается управляющий контроллер, к которому и подключается другое оборудование.

Полезные советы по установке

Рекомендуется обратить внимание на рекомендации специалистов, занимающихся монтажом систем видеонаблюдения:

Лучшую картинку обеспечивают камеры с углом обзора в пределах 30–60 градусов.

Нормальное изображение в темное время суток обеспечит только видеодомофон с ИК-подсветкой.
Не стоит устанавливать вызывную панель на дверях или входной калитке. При открывании соединительные провода быстро выходят из строя.
Больше всего служат видеодомофоны с вызывной панелью в антивандальном исполнении.

Если у вас нет опыта в монтаже и подключении устройств такого класса, то комплектацию и установку стоит доверить квалифицированному мастеру.

https://youtube.com/watch?v=OhvydMUZM-M

Способы размещения

По способу размещения электромеханические замки делятся на следующие категории:

накладные,
врезные.

Видеодомофоны с электромеханическими накладными замками

Накладные электромеханические замки имеют схожее строение с обычными накладными замками, для взаимодействия с которыми используются металлические ключи. Их отличие заключается в электрическом управлении засовом. Монтаж такого типа замков очень удобен – не нужно вырезать часть двери под механизм или еще каким-либо образом деформировать ее.

Врезные электромеханические замки. Эти замки по своему принципу действия имеют полное сходство с классическими врезными моделями для металлических ключей. Однако их механизм предусматривает электрическую разблокировку засова. Отличие от накладного замка заключается только в способе установки – врезной замок устанавливается прямо в дверь.

Комплект для установки домофонного устройства

Стандартный домофон многоквартирного дома состоит из следующих частей:

Внешний блок, состоящий из блока вызова, цифрового табло, экрана, считывателя ключей, динамика и микрофона. Устанавливается на внешней стороне двери или на торце на удобном месте, под человеческий рост, чтобы входящему легко было дотянуться до кнопок, увидеть цифры на экране, общаться с хозяевами. К внешнему блоку домофона применяются требования антикоррозии, водонепроницаемости, антивандальности. Он должен быть прочно установлен. В более простых схемах применяется вызывная панель.

Электромагнитный замок. Это основной элемент домофона

При выборе обратите внимание на габариты, вес, толщину двери, прижимную силу механизма.
Доводчик. Крепится на дверное полотно, исключает резкое захлопывание и снижает износ двери и замка.
Кнопка «выход»

Размещается рядом с дверью с внутренней стороны. Служит для быстрого открытия замка без использования дополнительных приспособлений (кода, ключей).
Переговорное устройство (трубка или видеодомофон) располагается со стороны абонента в квартире или на посту охраны, консьержа. Обычно около двери, чтобы далеко не протягивать провода. Когда гость набирает номер абонента, вызов поступает на трубку. Абонент общается с гостем, выясняет цель визита и нажатием на кнопку открытия разблокирует замок.
Коммутатор обеспечивает связь между блоком вызова и переговорным устройством конкретного абонента.
Блок питания подключается к сети электропередач и подаёт ток на устройство, в том числе при аварийном отключении электричества.
Кабели и провода. Для монтажа используются два вида – электрические и для аудио, видео связи и управления.

Элементы домофонной системы соединяются между собой согласно техническому паспорту, где производитель приводит подробную инструкцию.Устройства будут работать долго и стабильно при грамотном монтаже.

Рекомендуем доверить установку домофона профессионалам компании starnew.ru. Мы установим домофон любого производителя, CIFRAL, METAKOM, ELTIS, VIZIT, быстро и четко. Предоставляем гарантию на монтаж, осуществляем техническое обслуживание домофонного оборудования.

Начало установки видеодомофона

Установка видеодомофона в квартиру начинается с выбора места расположения вызывной панели. Важный момент – высота установки. Человеку, совершающему вызов должно быть комфортно это делать, чтобы избежать сильных наклонов вниз или тяги вверх, средняя высота установки вызывной панели составляет 1,5 метра. Значение это может быть абсолютно любым, но данный показатель самый распространенный в современной практике.

По внешнему виду панели кардинально отличаются друг от друга, могут быть установлены следующие элементы в корпусе:

Встроенная видеокамера;
Подсветка (ИК), позволяющая вести передачу изображения при слабом источнике света;
Элемент, управляющий замком;
Переговорные элементы:

Динамик;
Микрофон.

Дополнительные устройства

В целях повышения уровня безопасности для квартиры можно установить дополнительную видеокамеру к той, что встроена в вызывной панели видеодомофона. Это позволит видеть не только человека, стоящего напротив панели вызова, а также, если дополнительно установить камеру под потолком, всю площадь помещения непосредственно перед дверью.

Примечание: если установка видеодомофона производится в частном доме, следовательно, установка вызывной панели будет осуществлена на улице, необходимо задуматься о ее защите против влаги, снега и других возможных погодных условий. Если не удается встроить оборудование в стену забора, то лучшим вариантом будет – создать навесной козырек. Схема вызывной панели имеет довольно простую структуру, что не потребует дополнительных специальных работ по ее защите от разного рода воздействий.

Следующим шагом идет выбор проводов, которыми можно подключить вызывную панель к монитору. При расстоянии между составляющими системы менее 35 метров подходит провод ШСМ, объединяющий в себе жилы для трансляции видео, звука и питания 12 V. В тех случаях, когда необходимо проложить более длинную магистраль, лучше применить коаксиальный кабель, он также соединит и дополнительные камеры при их наличии. Провода, идущие от вызывной панели видеодомофона к замку должны быть типа ШВВП.

Беспроводный видеодомофон

Беспроводной видеодомофон со схемой подключения показан на рисунке ниже. Отличительная особенность данной модели – отсутствие проводов между монитором и вызывной панелью.

Следующий не маловажный элемент всей системы – это монитор, Насколько грамотно он будет расположен внутри помещения, будет зависеть удобство им пользоваться и скорость ответа на поступивший звонок.

Видеодомофон dom ds-10s предлагает следующий вариант монитора:

Современный дизайн, большой функционал, настройка устройства осуществляется на удобном и понятном интерфейсе.

Телевизор в качестве монитора

Бывают ситуации, когда идти к монитору отвечать на сигнал вызова не очень хочется (если он расположен у входной двери), но есть решение. Ниже будет описано, как подключить видеодомофон к телевизору, который с легкостью заменит монитор. Современные производители ТВ-техники включают данную функцию в свою продукцию. Реализация данной схемы при подключении видеодомофона своими руками или при помощи специалистов возможна благодаря использованию специального модуля.

С его помощью при входящем звонке можно переключить ТВ на определенный канал, присвоенный для видеосигнала с камеры домофона, и увидеть, кто совершил вызов. Также возможно подключение нескольких камер, при расширенном функционале используемого модуля.

Установка видеодомофона своими руками при понимании всех схем и навыке работы с инструментом не должна занять много времени. Чтобы установить домофон своими руками в частный дом потребуется немного больше времени, которое уйдет на прокладку кабеля от ограждения дома, где будет установлена панель вызова, до внутреннего помещения. При этом необходимо будет учесть, по какой магистрали пойдет провод: по воздуху или в земле, что скажется на его целостности и общедоступности, а также поможет избежать непредвиденного повреждения.

Как установить домофон своими руками в квартире станет понятно, прочитав материал выше. Метраж провода при этом будет минимальный, в связи с чем, основные работы будут производиться с монтажом вызывной панели и монитора.

Установка домофона это довольно серьезная процедура, как может не показаться на первый взгляд. От успешного выполнения монтажа в прямом смысле будет зависеть безопасность помещения и людей. Находящихся внутри. Поэтому возможен вариант — установить видеодомофон в квартире профессионалами.

Как установить электромеханический замок на калитку

Если решено монтировать и подключать накладную электромеханическую систему самостоятельно, то для начала нужно осмотреть калитку и определить ее состояние. Она не должна быть перекошена. Более того, нужно, чтобы полотно нормально закрывалось и открывалось. Открытие должно происходить без усилий.

Монтаж на дверь

Во время соблюдения этих требований можно сделать установку своими руками без особых сложностей. Любой мастер знает, как пользоваться электродрелью, и вряд ли смогут появиться трудности с отверткой.

Чтобы правильно установить электромеханический замок, потребуется прочитать инструкцию и узнать особенности крепления. Если в последующем планируется в единую систему объединить замок и видеодомофон, нужно продумать подсоединение к электросети и проводку коммутаций.

Перед установкой

Потребуется взять электромеханическое запорное оборудование, приложить на место фиксации, после чего маркером пометить точки. Затем делаются отверстия.

Установка запорного устройства

Интервал между ответной частью на раме калитки и закрывающим механизмом, который монтируется на полотне, должен составлять не более 4–6 мм. Когда отверстия будут просверлены, замок саморезами крепят на это место.

Так же производится и крепеж ответной части на каркас. Далее переходят к определению точности крепления замка. Механизм должен легко заходить в паз.

Дальнейший этап – монтаж считывателя пластиковой карточки или панели клавиатуры. Затем нужно протянуть провод от электрощита и подключить к разъему в электромеханическом устройстве. Схема подсоединения должна быть надежной и простотой.

Схема подсоединения к блоку питания

После подключения кабеля на замок подается электричество. Требуется внимательно подойти к выполнению этих работ.

При тестовой подаче напряжения необходимо проверить работу калитки. Если все в порядке, то на механизм крепится защитная крышка. Таким образом, работа выполнена.

На видео показано, как самостоятельно монтировать электромеханический замок.

Что нужно помнить

Монтаж и а также другого электронного оборудования при соответствующих знаниях выполняется без проблем

Однако они у вас непременно возникнут, если вы не обратите внимание на следующие рекомендации:

В близости от проложенной цепи не должно быть мощного электронного оборудования, силовой линии или проводки. Это может создавать помехи и перебои.
Цепь нужно стараться создавать цельными кусками проводов, а не лепить один кабель из нескольких маленьких кусочков, так как каждая скрутка или спайка ведёт к незначительной, но всё же потере сигнала.
Необходимо соблюдать полярность и обозначения, которые указаны на оборудовании.
Окончательно зажимать все болты на оборудовании нужно после того, как система собрана и проверена её работоспособность. Это упростит отладку и настройку.

Принцип работы электромеханических замков

Перед покупкой смотрите на комплектацию изделия. Основные его элементы:

корпус из высококачественной стали;
коробка для блока питания и сам блок;
кабель, которым соединяют блок питания и замок;
ключи;
панель для вызовов;
домофон;
инструкция по установке.

Принцип действия таков:

Закрытие происходит за счет задвижки, которая входит в удерживающий ее паз.
Открытие осуществляется фиксатором пружины, который сбрасывается под электрическим напряжением через подключенные контакты.
Чтобы открыть дверь изнутри необходимо нажать на кнопку или приложить электронный ключ, карту.

Такие замки удобны, когда у хозяев есть автомобиль. Их часто устанавливают на откатные, распашные ворота, чтобы при открытии и закрытии срабатывала автоматика. Преимущество устройства – удобство и экономия времени.

К более дорогим относят электромеханические замки с кодовой системой управления. Чтобы открыть такой, каждый раз придется вводить комбинацию чисел.

Если электричества нет, разблокируют замок ключами, которые идут в комплекте.

Подключение видеодомофона к подъездному домофону Vizit

Довольно часто возникает задача по подключению аналогового видеодомофона с одноабонентской вызывной панелью, устанавливаемой на этаже, к существующей многоквартирной системе. И решается она довольно просто:

Первое, что нужно сделать – уточнить какая именно многоквартирная система у Вас установлена – координатная или цифровая. Чаще всего устанавливают координатные системы – Cyfral, Eltis, Metakom, Vizit и т д.
Далее покупаем блок сопряжения для соответствующего типа домофонов. Одна из самых популярных моделей для координатных систем – модуль сопряжения МСК от компании Даксис. Второй вариант – покупка монитора видеодомофона со встроенным модулем сопряжения.
Далее нужно подключить блок сопряжения видеодомофона «на столе», для первоначальной проверки, на случай, если что-то не заработает.

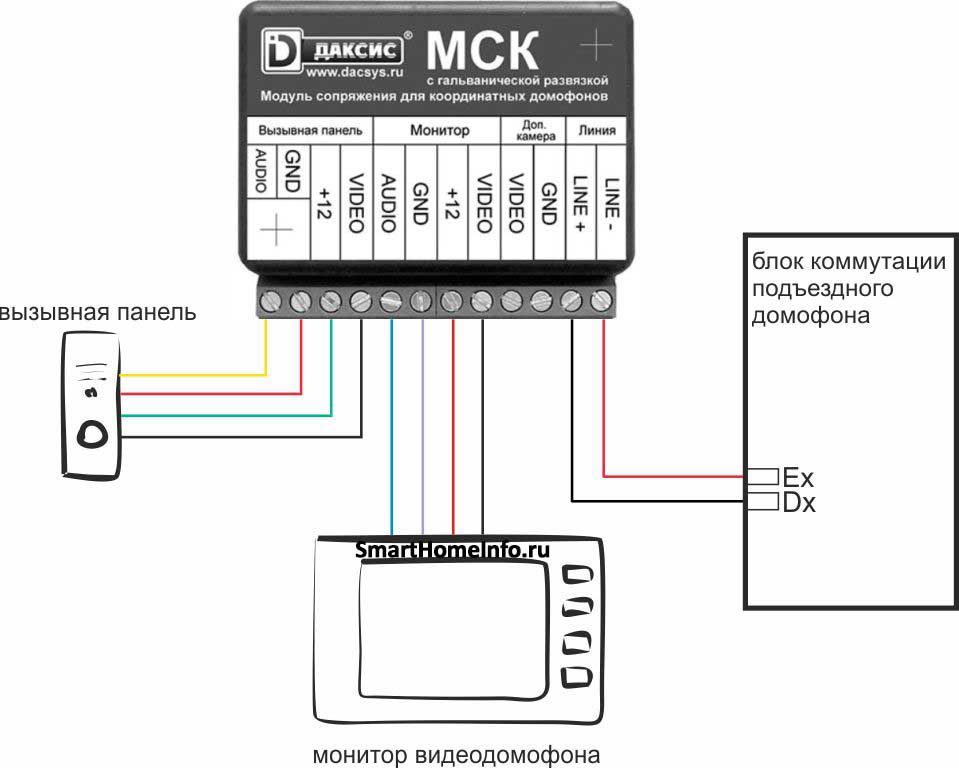

Как подключить видеодомофон к подъездному домофону Vizit:

Плюсы и минусы

Определяя особенности эксплуатации электромеханических замковых систем, нужно отметить их удобство. Можно заблокировать замок калитки с внутренней стороны. Так, человек, который находится снаружи, не откроет его даже ключом.

Накладные морозостойкие запоры

Надежность – основное отличие электромеханических запирающих устройств. Хороший морозоустойчивый замок из нержавейки служит продолжительное время без замены (до 50 лет).

Домофон подразумевает обязательный монтаж электромеханического замка на калитку. Составные элементы, находящиеся в одном контуре, помогают обеспечивать контроль за участком, позволяют закрывать замок дистанционно.

Во время крепления оборудования его можно поставить в вертикальном или горизонтальном положении. Прежде чем купить запорный механизм, нужно изучить рейтинг этих устройств, стоимость, особенности крепления к профилю двери.

Уличный электромеханический вариант

Преимущества установки на калитку замка очевидны:

надежность;
продолжительное время службы;
подключение к разным системам безопасности;
цена оборудования;
использование в любых ситуациях.

Схема подключения с домофоном

Электромеханический замок не универсален. Выделяют некоторые недостатки:

в случае поломки требуется приложить немало усилий, чтобы открыть калитку, тем более если дополнительно установлены верхний и нижний ригели;
щеколда, которая выступает из торца полотна, может порвать одежду или травмировать человека, проходящего через калитку;
требуется организовать постоянное электропитание;
могут отмечаться сбои при повышенной влажности и пониженной температуре (если замок не является морозоустойчивым).

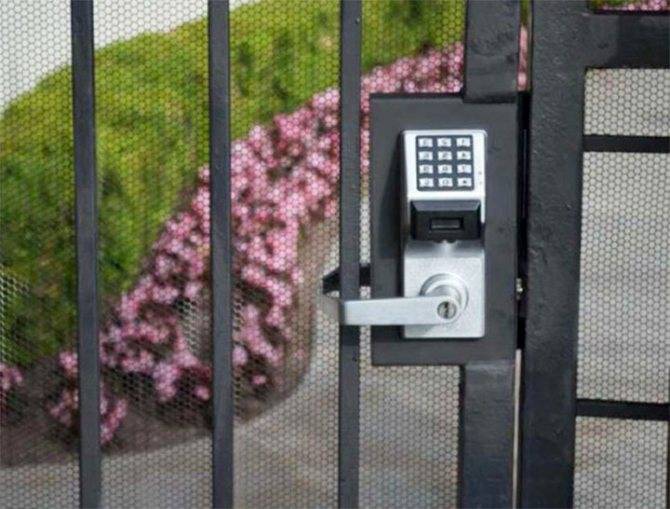

На фото ниже показан замок на калитке.
