Дизельные обогреватели: специфика устройства и варианты самостоятельного изготовления

Лучшие бюджетные дизельные отопители стоимостью до 10000 рублей

Бюджетные варианты предназначены для тех, кто хочет сэкономить на обогреве. Они подходят для автолюбителей, дачников, рыболовов и охотников, а также для обеспечения теплом небольших комнат и мастерских.

Переносной автономный воздушный отопитель (12/24 V) «Автосила тепла»

Мобильный автономный агрегат мощностью до 5.5 кВт, работает на солярке с питанием от 12 V или 24 V. Управляется с пульта или дистанционно на расстоянии до 70 метров. Имеет 5-литровый бак и подходит для обогрева палаток, автомобильных салонов, бытовок и гаражей. Насадка с 6 отверстиями для равномерного распределения теплого воздуха.

Переносной автономный воздушный отопитель (12 или 24 V) «Автосила тепла»

Характеристики:

• мощность: 5.5 кВт;
• бак: 5 л;
• расход: 0.19-0.60 л/ч;
• вес: 7 кг.

Плюсы

• мощный;
• гибкое питание от 12V или 24V;
• удобное дистанционное управление;
• равномерное распределение тепла с насадкой.

Минусы

• потребление топлива при максимальной мощности;
• ограничения вентиляции из-за выбросов газов.

Переносной автономный воздушный отопитель (12 или 24 V) «Автосила тепла»

Переносной автономный воздушный отопитель (12 V) «Автосила тепла»

Мобильный автономный агрегат, идеально подходящий для обогрева палаток, автомобильных салонов, гаражей и других мест. Работает на дизельном топливе и питается от аккумулятора 12 В. Сертифицирован и безопасен. Подходит для рыболовов, охотников и разных ситуаций, где нужно создать комфортную температуру.

Переносной автономный воздушный отопитель (12 V) «Автосила тепла»

Характеристики:

• мощность: от 0.8 до 5, 5 кВт;
• бак: 5 л;
• расход: 0.6 л/ч;
• размер: 37х25х30;
• вес: 9 кг.

Плюсы

• портативность и мобильность, можно использовать в разных местах;
• удобная регулировка;
• питание от аккумулятора делает его автономным и удобным в использовании;
• сертифицированная безопасность.

Минусы

• потребление сравнительно большого количества топлива при максимальной мощности;
• требует периодической зарядки аккумулятора.

Переносной автономный воздушный отопитель (12 V) «Автосила тепла»

MaryMorals от официального поставщика Авторазвитие

Модель MaryMorals от официального поставщика Авторазвитие — надежный выбор с мощным обогревом от 800 до 5050 Вт, работает на дизельном топливе и 12V, экономичный расход топлива, надежная работа при разных температурах (-40°C до +40°C).

MaryMorals от официального поставщика Авторазвитие

Характеристики:

• мощность: регулируется от 800 до 5050 Вт;
• бак: 7 л;
• расход: 0.19-0.50 л/ч.

Плюсы

• комфортная регулируемая мощность;
• экономичное использование топлива;
• надежная работа при разных температурах;
• безопасность и сертифицированное качество от официального поставщика.

Минусы

• зависимость от наличия качественного топлива;
• высокая начальная стоимость.

Дизельный отопитель MaryMorals от официального поставщика Авторазвитие

Webasto (вебасто), планар

Автономный аппарат мощностью 5 кВт, аналог Webasto и планар, обладает широкой областью применения. Он может работать в полностью автоматическом режиме и способен обогреть объем воздуха до 134 кубических метров всего за один час.

Webasto (вебасто), планар

Характеристики:

• мощность: 1000-5500 Вт;
• расход: 0.19-0.50 л/ч;
• размер: 42.5х14.8х16.2 см;
• вес: 5.8 кг.

Плюсы

• эффективный обогрев больших объемов воздуха;
• полностью автоматическая работа облегчает его использование;
• подходит для различной спецтехники и автотранспорта, а также для отопления помещений;
• экономичное использование топлива.

Минусы

минусы не найдены.

Webasto (вебасто), планар

Топливохранилище

Дизельное отопление нуждается в организации бака для хранения топлива и подачи его в оборудование. Место для его размещения определяется с соображений противопожарной безопасности. Еще должен быть обеспечен удобный подъезд, чтобы заправлять бак.

Для организации места под топливохранилище можно вырыть котлован, дно которого закрыть цементно-песчаной подушкой. Это слой около 20 см. Такое расстояние должно оставаться межу стенками емкости и стенками котлована. Яма засыпается цементно-песчаным составом. Уплотнение нужно производить каждые 20 см, необходимо добавлять воду.

Топливохранилище и дизельный котел

Не стоит экономить на емкости для отопительного оборудования. Если изготовить ее самостоятельно, могут возникнуть трещины, результатом наличия которых будет утечка топлива, а значит, большие расходы. Поэтому рекомендуется использовать сертифицированные емкости.

Можно использовать не один дизельный бак, а несколько, связывая их специальной обвязкой. Сейчас очень популярны баки из полиэтилена, облицованного стальным листом. Можно также использовать емкость из армированного стеклопластика.

Если дизельный котел находится ниже уровня расположение бака, тогда может использоваться самотечная система подачи топлива. Если же уровень одинаковый или емкость находится немного выше горелки дизельной печки, насос горелки способен самостоятельно всасывать дизель. Если же разница уровней составляет более 5 метров, нужна дополнительная помощь.

Топливные хранилища системы отопления с участием дизельного котла

Если между емкостью и котлом довольно большое расстояние, топливопровод проходит на улице, он должен быть углублен в грунт на 1,5 метра. Это необходимо для предотвращения промерзания.

Краткий обзор оборудования, работающего на солярке и бензине

Обогреватели производства фирмы Солярогаз

Технические характеристики и особенности:

1. Расход дизтоплива– 0,2 л/час.
2. Мощность 1,8-2,5 кВт.
3. Вес – от 4 кг.
4. Наличие заправочного бака.
5. Гарантия – 3 года.
6. Возможность использования в жилых помещениях.
7. Цена – от 2500 руб.
8. Производитель — Россия

Обогреватель производства фирмы Aeroheat HS S2600 boxer

Технические характеристики и особенности:

1. Расход дизтоплива – 0,25 л/час.
2. Мощность – 2,6 кВт.
3. Вес – 4,5 кг.
4. Безопасная транспортировка.
5. Цена – от 3700 руб.
6. Производитель – Россия (по японским технологиям)

Универсальный инфракрасный нагреватель «Луч»

Технические параметры:

1. Расход бензина – 1,8 л/ 5 часов.
2. Вес – 5 кг.
3. Емкость бака – 2,5 л.
4. Может быть использован как для отопления, так и для сушки одежды, а также для приготовления еды и термообработки.
5. Цена – от 1700 руб.
6. Производитель — Кыргызская Республика

Современный обогреватель на солярке – отличный способ эффективного отопления дачи, гаража, теплицы и других помещений.  Прибор на дизельном топливе экономичен, малогабаритен и просто незаменим в холодное время года. Существуют также керосиновые обогреватели, однако пользоваться ими недешево.

Преимущества

Отопительные приборы на дизеле характеризуются в первую очередь высоким коэффициентом полезного действия. Этот показатель находится в районе 95%, поэтому обеспечена высокая эффективность.

Еще один плюс – доступность топлива. Его можно купить фактически везде, причем чаще всего по относительно низкой цене.

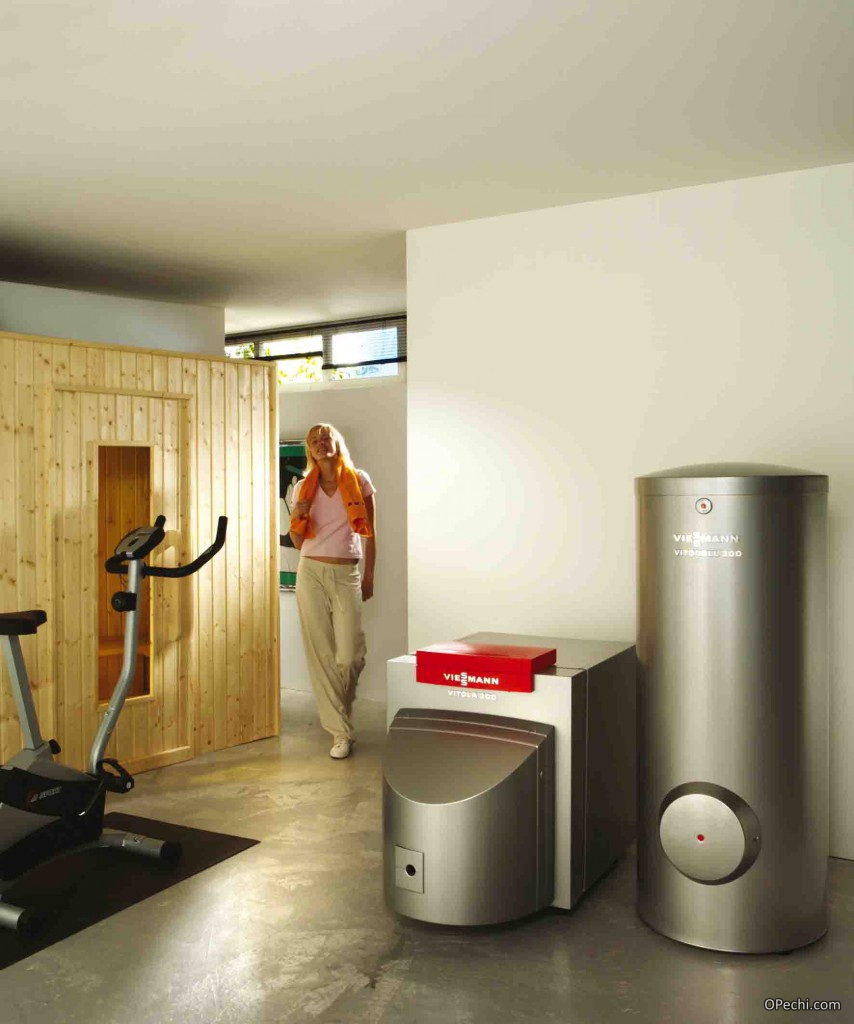

Дизельный котел в действии

Дизельная печка имеет неплохой уровень регулировки, что дает возможность разумно расходовать топливо. Сейчас можно выбрать среди моделей с двухступенчатым, одноступенчатым и моделируемым регулированием. Последний вариант обойдется дороже остальных, поэтому экономия топлива в таком случае становится бессмысленной. Для домашних потребностей используются отопительные приборы с одной или двумя ступенями регулирования.

Дизельный котел достаточно просто установить, при этом он не привязан к месту, поскольку дизель можно переместить в любую точку. И если в этом месте отсутствуют коммуникации, тогда топливо может быть использовано для питания, например, генератора. А топливный бак может быть общим.

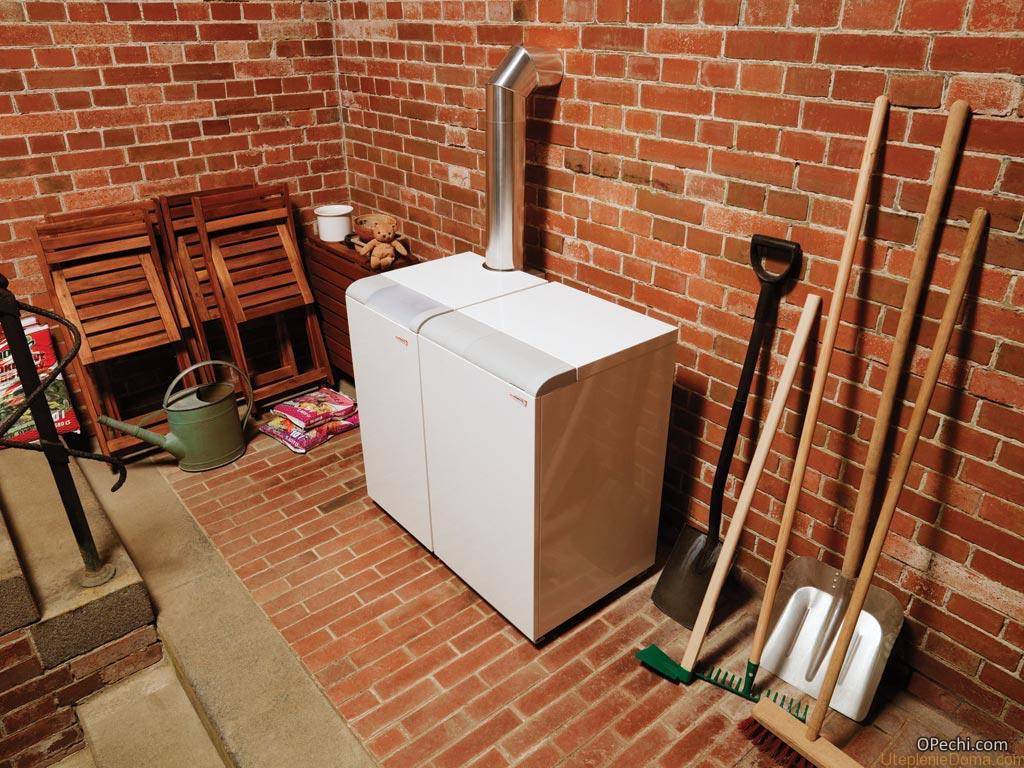

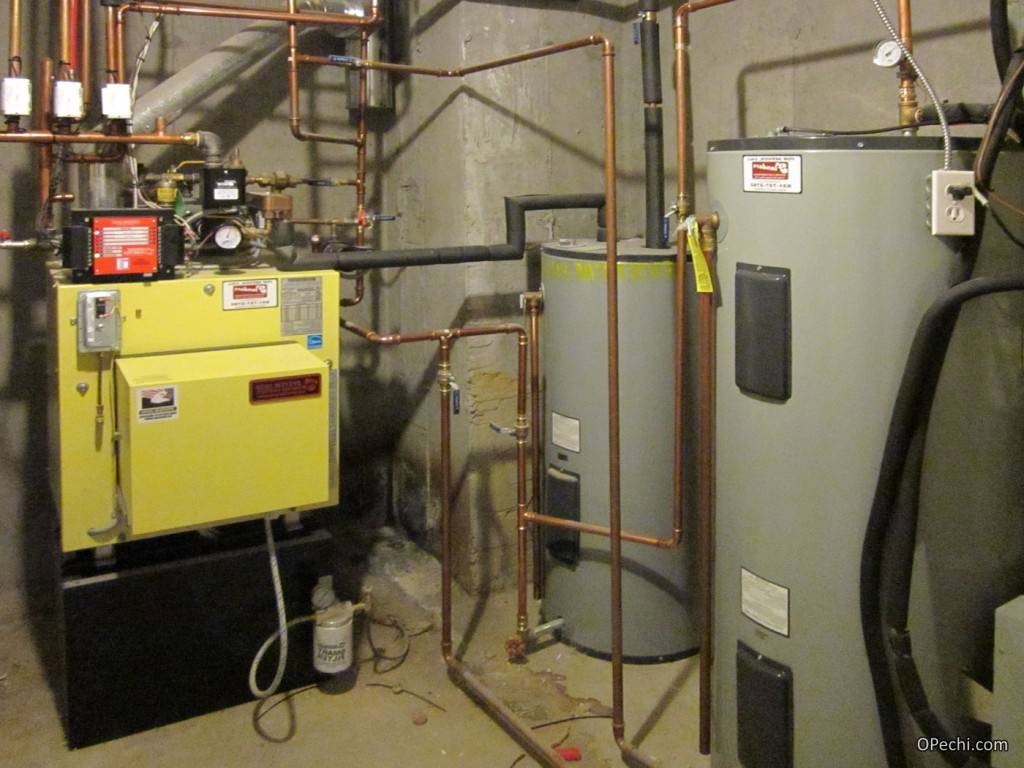

Дизельный котел в котельной

Многие дизельные печки являются универсальными, поскольку могут работать на разных видах топлива. Следовательно, если будут перебои с поставкой дизеля, можно перейти, например, на потребление газа.

Если правильно подойти к организации питания дизельного котла, тогда он будет автономным. Достаточно один раз налить в бак топлива, чтобы использовать отопительный прибор несколько недель или даже весь сезон.

Дизельные котлы: выбор

Какую делать?

Имея в виду требования безопасности, самодельная дизельная печь в принципе может быть построена под одной из след. схем:

• Двухконтурной газовоздушной;
• Фитильной;
• Капельной.

Пушка

Двухконтурная газовоздушная отопительная печь не что иное, как теплопушка или автопечка, в зависимости от мощности. Ее достоинство – мгновенный прогрев помещения; в этом смысле теплопушка самая чудесная из чудо-печей. Как она устроена и как сделать теплопушку для гаража из деталей и узлов негодных устройств того же рода, см. видео:

Видео: пушка-обогреватель на солярке/отработке

Помимо технологической сложности (нужны точеные, фрезерованные и штампованные детали из жаростойких материалов) и энергозависимости (для наддува и защитно-управляющей электроники, без чего теплопушка вовсе не работает), очень серьезный порок теплопушек – прожорливость. Вторичный теплоноситель воздух, его теплоемкость и теплопроводность ничтожны, поэтому теплообменник нужно греть сильно и внутренние теплопотери велики. Расход топлива теплопушкой ок. 1,15 л/час на 10 кВт тепловой мощности. На прогрев обычного гаража расходуется 3-5 л соляры. При теперешних ценах на дизтопливо от такого тепла как-то не особо уютно. Единственно приемлемая сфера применения теплопушки в быту – прогрев перед выездом неотапливаемого гаража, чтобы успеть по-теплому принести с подзарядки и поставить аккумулятор.

Фитиль

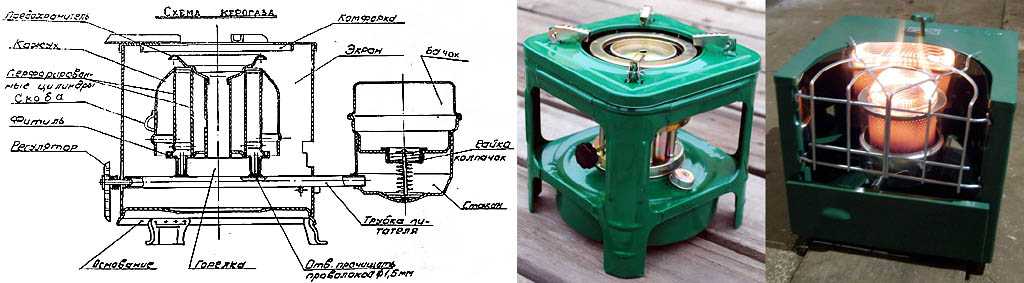

Устройство фитильной печи на жидком топливе аналогично всем известному керогазу, слева и посередине на рис. В настоящее время выпускаются также бытовые отопительно-варочные печи Солярогаз (справа); их основное топливо дизель, но можно запускать и на керосине, расход которого будет немного больше, чем в керогазе.

Фитильные печи на жидком топливе могут нерегулярно использоваться для приготовления пищи в проветриваемых помещениях, но как стационарные кулинарные непригодны – еда прованивается горючкой. Их главные недостатки, во-первых, технологическая сложность. Удивлены? Но детали этих грубых железяк на самом деле должны делаться весьма точно из высококачественных материалов, иначе фитильная печь становится пожаро- и взрывоопасной. Во-вторых, ограниченная тепловая мощность: технически ок. 5 кВт; по безопасности 2,5-3 кВт.

Оба этих недостатка обусловлены одним и тем же обстоятельством – в фитильных приборах с мокрым фитилем тепловыделение с увеличением размеров агрегата растет быстрее, чем теплоотдача. Керогаз-котел сразу взорвется от перегрева

Но отсюда же вытекает важное для самодельщиков следствие: маленькую фитильную печку для дачи, похода и рыбалки можно сделать вполне безопасной, насколько это вообще возможно для приборов на жидком топливе. Особенно – если применить сухой фитиль, т.е

вместо керогаза сделать примус. При объеме топливного бака до 0,5-0,7 л в него можно будет заливать вообще любую горючую жидкость, кроме эфира, от спирта и бензина до рапсового масла.

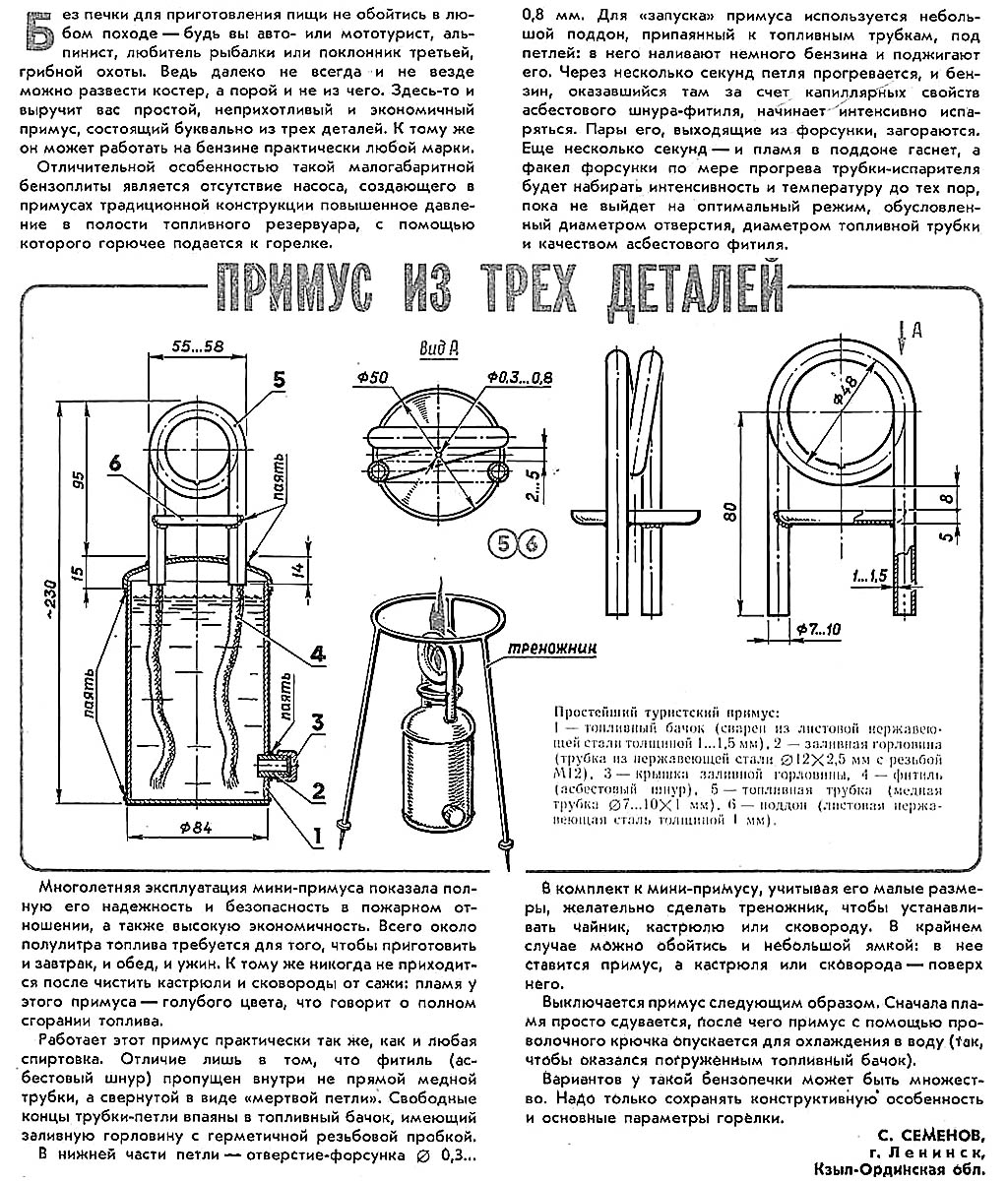

Чертежи и рекомендации по изготовлению самодельного мини-примуса даны на рис. ниже. Бак можно спаять из латуни той же толщины; припой – с температурой плавления от 220 градусов: ПОС-10, ПОС-30, ПОС-40, ПОС-90. Оптимальный диаметр сопла для солярки и керосина – 0,6 мм. При емкости бака до 0,2 л таким же образом можно сделать спиртовку, более экономичную и безопасную, чем с мокрым фитилем, см. рис. справа; сопло – 0,8-1,0 мм.

Капельницы

Оптимальный вариант самодельного дизельного отопительного прибора – капельная печь на солярке:

1. Экономична: расход топлива в достаточно проработанной конструкции менее 0,6 л/час на 10 кВт тепловой мощности.
2. На тепловую мощность до 20 кВт (чего достаточно для отопления небольшого дома или большой теплицы/птичника/скотного сарая) может быть конструктивно и технологически полностью выполнена в домашних условиях.
3. Под капельное сжигание дизеля возможно доработать любую печку-буржуйку, причем возможность запуска на твердом топливе остается.
4. Капельной буржуйкой на солярке в соотв. техническом исполнении (см. далее) можно отапливать теплицы, птичники, свинарники, коровники и т.п.
5. Также с капельным сжиганием дизтоплива возможно построить чудо печь на солярке и отработке для обогрева подсобных помещений.

Принцип действия

В печи-капельнице топливо капает в ванну с раскаленным достаточно массивным испарителем. Он разогревается при запуске печи сгорающим фитилем (тряпка, газета, туалетная бумага), пропитанным любой горючей жидкостью. Когда фитиль почти сгорит, но язычки пламени еще будут, пускают капель. Капли горючего, падая на испаритель, вскипают, пары загораются, поддерживая его температуру, и полностью сгорают в дожигателе, выделяя полезное тепло.

Капельный тип печки

Это печь на солярке для нежилых помещений. Если гараж используется в качестве места для проживания в зимнее время года, печь-капельница — отличное решение.

Тепловой прибор изготавливается по следующему алгоритму:

1. Нужно взять грелку, предназначенную для медицинских целей. Объем грелки — 2 литра. В грелке предусмотрен шланг из резины, длина которого 2 метра.
2. К резиновому шлангу присоединяют медную трубу, согнутую под прямым углом. Длина трубы составляет 1 метр.
3. Резиновый шланг грелки перегибают пополам. В месте перегиба устанавливают элемент фиксации (струбцину), оснащенную винтом для регулирования подачи топлива из грелки в печку (солярка поступает в камеру сгорания по капле).
4. У медицинской грелки предусмотрена дырка для подвешивания. За нее устройство закрепляют на стену.
5. Фитиль для горения изготавливают из ветоши.
6. Печкой служит металлическая емкость, объем которой подбирается в зависимости от площади и высоты помещения. В ее стенке делают дверцу для закладки ветоши. Выполнять полностью герметичную дверцу при самостоятельном изготовлении нет необходимости. Щели сыграют роль поддувала.
7. Приступают к сборке дымохода. Требования такие же, как и для печки из баллона. Располагают дымоотводное отверстие в отдалении от дверцы для подачи топлива.
8. Печь-капельница на солярке завершена после присоединения емкости к грелке. Для этого высверливают отверстие, которое соответствует диаметру медной трубы. Располагают отверстие по середине высоты печки. По отношению к дымоходу и дверце расположение следующее: далеко от трубы дымоотвода, близко к дверце.

Виды устройства

Печка на солярке для гаража может иметь следующие типы устройства:

двухконтурная газовоздушная или тепловая пушка. Она мгновенно прогревает помещение, но использует большое количество топлива. Сложна в изготовлении, так как требует применение точёных, фрезерованных и штампованных деталей из жаропрочных материалов; фитильная печь. Её устройство аналогично керогазу, только с увеличенным расходом горючего вещества

При её изготовлении важно соблюсти геометрические параметры всех деталей и узлов, так как в приборах, работающих с мокрым фитилём количество выделяемого тепла при увеличении габаритов прибора растёт намного быстрее, чем выделяется. Печь с недоработанной конструкцией может взорваться от перегрева

Этот недостаток ограничивает наращивание тепловой мощности; капельный агрегат — это эффективный, экономичный в расходе топлива, несложный в техническом исполнении отопительный прибор, который вполне можно соорудить своими руками из подсобных материалов.

Стационарные и переносные устройства

Все отопители, работающие на дизельном топливе, можно разделить на две большие группы:

• стационарные, то есть дымоходы и котлы;
• переносные – это тепловентиляторы или тепловые пушки.

Следует отметить, что портативные дизельные устройства пользуются все большим спросом.

Технические тепловые пушки отличаются от тепловентиляторов в первую очередь производительностью и мощностью. Новые пушки более востребованы для обогрева больших нежилых помещений, а тепловентиляторы часто устанавливают в частных домах и квартирах.

Дизельный обогреватель, помимо дизельного топлива, может также питаться от электричества или газовой сети.

Однако преимущества такого устройства более ярко проявляются при использовании дизельного топлива:

1. КПД дизельной техники в ряде случаев может достигать 100 %.
2. Стоимость дизельного топлива значительно ниже других энергоносителей.
3. Эти устройства просты в использовании. Так как стандартный дизельный обогреватель оснащен достаточно большим топливным баком, вы можете сразу купить достаточное количество топлива. При этом газовые баллоны и мощная электропроводка не потребуются.

Правила установки

Если используется подведенная труба с природным газом, в этом случае процесс согласований и приемки выполненных работ затянется. Потребуется сделать систему принудительной вентиляции в помещении, установить большую печь на отдельный фундамент, немного утопленный в пол. Добавим к этому покупку газового счетчика и постоянные визиты техника с проверками и оплатой за них.

Но основные размеры для установки пожароопасной техники в помещениях с легковоспламеняющимися поверхностями едины для всех видов и типов печей. Размер до пола из горючих материалов от 140 мм, до не защищенной стены из дерева от 700 мм. Расстояние до потолка от 1000 мм. В гараже потребуется сделать вентиляционные полости в стенах и возможно провести дымоход при использовании большой газовой печи или котла.

При установке настенной техники, закрепляют ее только на капитальные стены, крепление на тонкие перегородки категорически запрещено. Печь или конвекторы должны устанавливаться в безопасных местах и не мешать свободному проходу и доступу к обогревателям.

Промасленный пол под печью потребуется изолировать листом ЦСП или металлом.

Лучшие производители дизельных отопителей

Системы отопления российских, германских и китайских производителей пользуются наибольшей популярностью среди потребителей.

Webasto — это немецкая компания, известная своими системами отопления для автомобилей, кемперов и судов. Они также предлагают дизельные отопители для стационарных применений, таких как дома или гаражи.

Eberspächer — еще одна немецкая компания, Eberspächer, специализируется на системах отопления и кондиционирования воздуха. Они также производят дизельные отопители для различных задач.

Planar — российский производитель дизельных и бензиновых отопителей. Они имеют широкий спектр продукции для различных нужд, включая автомобили, лодки и промышленные объекты.

Belief (Динимо) — эта китайская компания производит дизельные отопители и предоставляет их на рынок России под маркой «Belief» или «Динимо». Они предлагают разные модели с разной мощностью.

Hydronic — это бренд, который принадлежит компании Webasto и специализируется на системах отопления и кондиционирования воздуха для автобусов и коммерческих транспортных средств.

Адверс — крупнейший производитель в России, специализирующийся на производстве отопительных систем, таких как системы «Спутник» и «Планар». Совокупно, они заслуживают признание как одни из наилучших не только в России, но и в мире. Эти продукты отличаются выдающимися характеристиками и пользуются высокой репутацией благодаря своей надежности и эффективности.

Правила безопасной эксплуатации печи

Чтобы не спровоцировать пожар, необходимо выбрать место установки печи. Следует руководствоваться такими правилами:

• Конструкцию ставят там, где нет сквозняков и подальше от легких горючих предметов, которые может случайно забросить в печь порывом ветра.
• Вокруг печки должно быть свободное пространство (0.5 м со всех сторон).
• В идеале конструкцию следует поставить на лист асбеста, металла или другого негорючего материала.
• Топливо, фитили и т.п. нужно хранить как можно дальше от источников огня.

В гараже обязательно нужен огнетушитель, и экономить на нем опасно для жизни. Стоит купить надежную энергонезависимую автоматическую модель.

Объем огнетушителя для гаража подбирают с запасом, чтобы газа было в полтора раза больше, чем нужно для тушения пожара в помещении такой кубатуры.

Изготовление дизельной печки собственными руками

Значительная часть дизельных печей в гаражах у автомобилистов, все же не покупные, а самодельные. Ниже приведен пример чертежа 2-ух печей капельного типа, работающих на солярке, первый вариант сделан из баллона с газом и предназначается для нагрева жидкости в замкнутом контуре, а второй, выполненный из патрубка – для воздушного обогрева помещения.

Чертежи дизельной печки для гаража

Описание компонентов конструкции

Что пригодится для изготовления?

Ключевыми материалами будут выступать листы стали, уголки, трубы для воздушного канала, детали крепежа (болты), баллон или кусочек трубы – все может зависеть от фантазии и возможностей конструктора. Из инструментов будут нужны:

• Инверторный аппарат.
• Углошлифовальная машинка.
• Рожковые ключи.
• Измерительный и разметочный инструмент.

к содержанию ^

Важные этапы изготовления

1. В первую очередь нужно сделать 4-ре ножки из уголков, их длина составляет 25 – 30 см.
2. С помощью сварки подсоединить их к нижнему отсеку будущей конструкции.
3. Сделать два отверстия под трубы в верхней и нижней части печки, диаметр нижнего обязан быть меньше, чем у верхнего выхода.
4. Реализовать сварку нижнего трубопровода, а еще маленького куска верхней трубы под воздуховодный канал. Он обязан быть снимающимся и предоставляет возможность удобной очистки котла печи.
5. Сделать процесс установки верхней и нижней частей печки, а еще трубы для горелки. Пламя будет гореть в отсеке внизу, по трубке подаваться горючее, а верхняя часть будет делать функции отопительного прибора.
6. В топливной трубке необходимо сделать 10 – 12 отверстий на расстоянии в 5 см между ними, Первое и последнее отверстия должны находиться не ближе, чем в 10 см от корпуса дизельной печи.
7. В топливном отсеке сделать круглое окно диаметром 15 см, при помощи болтов подсоединить к нему заглушку. При ее помощи, в процессе горения углеводородов, можно настраивать кислородную подачу и тягу.
8. Установить дымотвод на верхнюю часть печи, вывести его за границы помещения.

Еще 1 вариант реализации

На видео вы можете увидеть разные реализации печек на дизеле:

Какую дизельную печь выбрать?

При выборе печи для гаража, которая питается дизельным топливом, следует учитывать ряд характеристик, таких как мощность печки, материал изготовления, возможность использования в разное время года, фактор цены и т.д.

Мощность

Важный параметр, ведь чем печь мощнее – тем большую площадь помещения она сможет быстро и качественно обогреть. В среднем, для обогревания 10 кв. метров помещения нужно затратить 1 кВт энергии.

Исходя из этих данных, и зная площадь помещения своего гаража, можно рассчитать, печь какой мощности необходимо приобрести или изготовить.

Материал изготовления

Подобные устройства выполняются, в основном, из стали – металлических листов и уголков с помощью сварных соединений. Существуют еще самодельные печи капельного типа, которые изготавливаются из труб или старых газовых баллонов.

В качестве чаши, где происходит горение, используется нижняя полусфера такого баллона, а топливный бак вынесен за пределы корпуса, дизельное топливо к очагу пламени дозировано поступает по трубке из металла, что исключает самовозгорание.

Фактор цены

Цены на дизельные печки для гаража достаточно невысоки, также как на солярку или мазут, а отработанное масло есть под рукой у каждого автолюбителя. С экономической точки зрения, подобное устройство отопления будет самым оптимальным вариантом.

Цены на печи с использованием солярки начинаются от 3000 рублей. Дизельные печи, работающие на мазуте или отработанном масле, стоят несколько дороже.

Прочие моменты

• Важным моментом является наличие у печки смотрового окна (заглушки). Это позволяет контролировать процесс горения и увеличивать или уменьшать подачу воздушной смеси в отсек, где происходит сгорание топлива.
• По своим габаритам и способу установки, дизельные печи могут быть как большими стационарными, так и малыми переносными. Выбор здесь огромен и каждый может подобрать агрегат, исходя из своих конкретных потребностей, целей и задач.

1. Multeat Eco 18. Модель работает на использованном машинном масле. Стоимость ее составляет 21500 рублей. В комплект печи не входит топливный бак, в качестве него можно использовать любой резервуар с краном и топливным фильтром. Есть система контроля подачи топлива в тарелку для горения.
2. Солярогаз ПО-2.5 Компактная и недорогая печь, работающая на солярке. Она обойдется покупателю всего в 3300 рублей и способна обогреть помещение площадью до 25 кв. метров, ее мощность 2.5 кВт. Пользуется большой популярностью у туристов-походников, дачников и владельцев малых гаражей.
3. Рица. Бюджетный вариант печи, работающей на масляной отработке. При способности к обогреву площади до 150 кв. метров, ее цена составит всего 7000 рублей. Имеется дымоход и емкость для топлива объемом 10 литров.
4. Polarus. Мощный отопительный агрегат для помещений большого объема, используемое топливо – отработанное машинное масло. Эта печь мощностью 60 кВт способна нагревать 3000 кубических метров воздуха в час. Цена – 65000 рублей.
5. Multeat MUL. Еще один солидный аппарат для больших площадей в виде конвекционной печки, работающий на старом машинном масле. Его стоимость – 56500 рублей. Multeat MUL способен работать как на отработке, так и на смеси солярки с маслом. Рекомендуется для помещений объемом до 800 кубических метров.

Печь на солярке для гаража

Печь капельница актуальна для подвалов, маленьких помещений, дачного домика, гаража, теплицы, где отсутствует отопление и электричество.

Построить печь своими руками – достаточно доступное и не затратное занятие. О том, как сделать печь капельницу на солярке самостоятельно, пойдёт речь в нашей статье.

Отличительные особенности

У печки, собранной своими руками, имеется ряд преимуществ:

• она экономит топливо;
• по желанию можно сконструировать печь любого размера, которая будет наиболее подходящим вариантом для данного помещения;
• легко транспортируется;
• простота в использовании;
• печь капельницу можно использовать для приготовления еды. Для этого при конструировании печки трубу размещают сбоку.

Схема печи капельницы на солярке. Это очень экономичная конструкция. В печной камере происходит полное сгорание соединений

При изготовлении печи капельницы своими руками, нужно соблюдать технику пожарной безопасности:

• аппарат должен располагаться в помещении без сквозняков;
• легковоспламеняющиеся предметы должны отсутствовать вблизи печки, желательно наличие свободного пространства рядом с ней (около полуметра);
• нельзя применять воду для тушения или охлаждения печки.

Материалы, которые понадобятся для строительства печи:

Основные инструменты, которые пригодятся для работы – это сварочный аппарат, дрель и струбцина.

Популярный аппарат, сделанный своими руками – это капельная печка из газового баллона

Принцип работы устройства

В нижнем резервуаре топливо закипает спустя пять минут работы. Пары масла поступают в следующий отсек, который называется горелка. Там, для лучшего сгорания, пар обогащается кислородом.

Принцип капельной подачи отработки в чашу (для увеличения нажмите на картинку)

Затем, продукты сгорания поступают в верхний отсек, а оттуда в дымоход. Наиболее высокая температура в верхнем модуле капельной печи.

Самостоятельное изготовление

Для этого понадобится бак не менее объемом 2 л. Дыма и сажи не будет во время эксплуатации печки. В процессе розжига печки – будет, поэтому этот процесс рекомендуют проводить на улице.

В фитильную чашку поступает солярка из топливного бака. С помощью дозатора можно регулировать количество поступающего топлива. В чашке сгорания топливо нагревается до образования газообразной смеси, которая далее поступает в камеру сгорания. Спираль, которая находится вверху камеры, нагревается до температуры 800 °С. Дым улетучивается через дымоход.

Можно самостоятельно смастерить аппарат массой шесть килограмм. Солярка является топливом с достаточно высокой плотностью, поэтому ее расходование минимально. В целом, такая печь – это эффективная и легко транспортируемая конструкция.

Печка капельница на отработанном масле

Одним из видов дешевого топлива является отработанное масло. Печка может нагреться до 800-900 °С. На выходном отверстии температура будет 90 °С.

Залить порцию масла и добавить 50-100 г вещества для разжигания (спецжидкость, печное топливо, керосин или дизельное топливо). Это нужно для быстрого розжига печи. Подождать пока процесс горения стабилизируется. Затем можно залить следующую порцию.

Если есть пролитое масло, его нужно сразу же удалить. Горение происходит внутри трубы. Это безопасный процесс. Расход топлива от 0,5 до 1,5 литра в час. Когда печка разгорится, можно подогревать воду.

Печка капельница на отработанном масле

Рекомендованные к использованию: соляровое масло, мазут, отработанное масло, печное топливо. Нельзя применять – бензин, ацетон или другие растворители. Следует избегать попадания воды в топливо.

В специальной литературе есть большое количество подробных инструкций о том, как сделать печь капельницу своими руками. Каждая из таких конструкций уникальна, имеет свои преимущества и недостатки. Можно воспользоваться и магазинным вариантом печки, но доработать его по своему усмотрению.

Критерии выбора

Печь на газу для гаража важно выбирать с учетом основных характеристик. Разберем их подробнее

Мощность

Эта характеристика позволит сэкономить не только на покупке оптимального варианта печи, но и при эксплуатации. Мощная печь будет быстрее обогревать помещение, но и расход газа будет больше. Маломощная печь не сможет обогреть помещение

Поэтому важно даже приблизительно знать необходимую мощность техники для обогрева вашего гаража

Можно рассчитать эту характеристику самостоятельно. Для этого потребуется определить объем всего помещения и кубатуру ворот. Эти величины перемножить на коэффициенты для материалов, из которых сделан сам гараж и ворота. Получившийся результат и будет приблизительной мощностью отопительного агрегата.

Материал

Эта характеристика влияет на долговечность вашей печи. При покупке потребуется ознакомиться с толщиной и маркой стали корпуса и топки. При использовании конструкционной стали, толщина листа топки должна быть от 6 мм. лучше если в тепловых пушках или конвекторах для производства корпуса и решеток использовалась жаропрочная сталь или сплавы.

Легированные стали с большим содержанием хрома, кремния, молибдена – оптимальный вариант для производства деталей, подвергающихся воздействию высоких температур. Еще один вариант материала, не подверженного воздействию агрессивной среды – нержавеющая сталь.

Зима/лето

Если применение отопителей планируется кратковременное и в теплый период года, покупать дорогостоящую, мощную технику нет смысла. Здесь помогут небольшие тепловые пушки или конвекторы или самодельная печка, сжигающая газ в закрытой камере.

Для зимы и низких температур потребуется приобрести мощную пушку или несколько инфракрасных обогревателей и установить их по всему помещению. В это время важным фактором является экономичность техники.

Цена

В этом вопросе не следует впадать в крайности. Нельзя пытаться экономить и покупать китайскую некачественную технику за копейки и выбрасывать ее через короткое время. Но и не стоит приобретать дорогую мощную тепловую пушку от ведущих производителей для обогрева небольшого гаража во время коротких визитов.

Намного важнее подбирать технику по соотношению цены и качества. Только так можно приобрести хорошую, производительную технику для вашего бокса, работающую на газе.

Другие факторы

Среди остальных факторов выделяют:

уровень экологической безопасности. Техника не должна нести вред потребителям выделениями токсичного вещества при нагреве некачественных материалов. Поэтому при покупке обязательно проверяйте сертификат качества;
качество печей для гаража. Здесь можно определить, кто делал технику просто. Проведите рукой по граням металла и если обнаружите заусеницы, значит, вашу печь сделали не на производстве

Обратите внимание на качество малярного покрытия, оно сразу покажет опыт и квалификацию производителей;
обращайте внимание не на бренд, а на характеристики обогревателей. За название разрекламированной компании придется переплачивать, хотя даже марку «БОШ» производят в 300 странах мира. Перед походом в магазин зайдите на форумы в интернете, здесь вы сможете получить аргументированную и правдивую консультацию.

Перед походом в магазин зайдите на форумы в интернете, здесь вы сможете получить аргументированную и правдивую консультацию.

Как сделать своими руками?

Модели печей для отопления на солярке, которые можно купить в магазине, рассчитаны на определённую тепловую мощность и способны обогреть строение площадью не 30 м2. Прибор, изготовленный своими руками, будет более экономичным и идеально подходить для предполагаемых условий эксплуатации.

Материалы и инструменты

За основу при сооружении печки на солярке и керосине своими руками можно взять использованный баллон для хранения и транспортировки сжиженного пропан — бутанового газа.

Кроме него требуется подготовить:

• трубу для изготовления дымохода длиной не менее 4-х метров, с внутренним диаметром 10 см и толщиной стенки 2 мм;
• трубку из меди диной около 1,5 м;
• небольшую струбцину с винтом;
• двухлитровую медицинскую грелку;
• угловую сталь 20х20 мм;
• электроды.

Комплект инструментов должен состоять:

• сварочного аппарата;
• дрели и сверл;
• напильника;
• болгарки;
• линейки и рулетки.

1 вариант изготовления

Схема чудо-печки на солярке

1. слить остатки наполнителя из баллона;
2. промыть его слабым мыльным раствором, а затем чистой водой и хорошо высушить;
3. срезать с помощью болгарки верхнюю часть, удалить вентиль и на его место приварить трубу для отвода дыма;
4. к нижней половине (топке) приварить ножки из стального уголка и сбоку вырезать отверстие под установку медной трубки;
5. ещё одно отверстие вырезать в корпусе для регулировки поступления воздуха и прикрыть его металлической пластиной;
6. трубку из меди согнуть под углом в 90 градусов, с одного конца присоединить к резиновому шлангу от грелки, другой поместить в баллон;
7. шланг согнуть пополам, для закрепления места сгиба использовать струбцину с винтом;
8. грелку заполнить дизтопливом и подвесить на стене в удалении от прибора;
9. в топочную часть поместить чашку с горючим, при этом проследить за тем, чтобы конец медной трубки располагался непосредственно над этой ёмкостью;
10. зажжённый лист бумаги положить в чашку поверх дизельного топлива;
11. соединить обе части баллона;

При нагреве солярка начнёт испаряться, далее произойдёт самовозгорание паров. Добавить горючее можно с помощью грелки. Из неё топливо по каплям стекает к медной трубке через резиновый шланг, а затем поступает в топку. Для регулировки подачи используется винт на струбцине.
