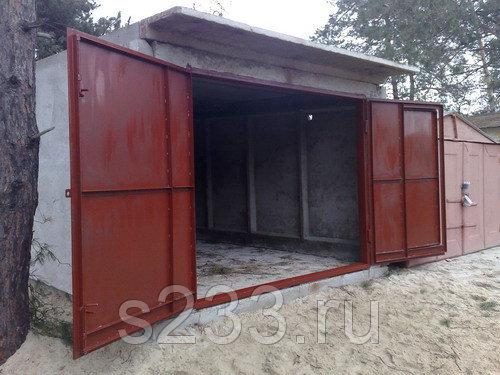

Распашные гаражные металлические ворота с калиткой: как правильно сделать

Способы изготовления

В зависимости от возможностей и степени готовности гаража возможны 3 варианта, как сваривать гаражные ворота:

1. Ворота отдельно полностью собираются до завершения строительства. После доставки и установки на место заканчивают возведение фронтальной стены.
2. Если стройка окончена, сваривают створки по размерам готового проема, привозят, устанавливают.
3. Монтаж производится по месту.

Третий вариант предпочтителен для новичков, не имеющих опыта сварки ворот своими руками. Им не придется производить многочисленные замеры с высокой точностью, выравнивать диагонали на створках, доставлять тяжелую конструкцию к месту установки.

Требования к конструкции

Перед началом работ необходимо учесть следующее:

1. Габариты рассчитывают таким образом, чтобы чертеж соответствовал размерам автомобиля, который смог бы свободно заезжать и выезжать из постройки.
2. Минимальное пространство от распашных створок до боковой поверхности машины должно быть не менее 30 см с каждой стороны. Даже если у вас небольшой автомобиль, постарайтесь оставить предельно возможное расстояние до створки. Ведь вполне вероятно, что впоследствии будет приобретено более вместительное средство передвижения.
3. В гараже для легковых машин высоту проема выбирают не меньше 2 метров.
4. Габариты проема подбирают с учетом размеров гаража. Здесь все просчитывается в индивидуальном порядке.
5. Главное предназначение – защита от несанкционированного проникновения. Желательно обшивать поверхности створок оцинкованным металлом минимальной толщины 3–5 мм. Для усиления конструкции делают прочные запоры. Также не станут лишними бронированные накладки.
6. Важный фактор – защита внутренней части помещения от атмосферных воздействий. Для хорошего прилегания полотна к железной раме лучше установить вертикальные запоры, которые хорошо предотвращают перекос конструкции. Не помешает установить уплотнитель на створки. Он существенно улучшит прилегание между рамой и створками ворот. С учетом этого делают и калитку.

Каркас конструкции для гаража из профтрубы

Последовательность изготовления

На практике есть 3 основных способа, как правильно сварить гаражные ворота:

1. До окончания постройки гаража отдельно подготавливают раму створок в виде цельного изделия. После этого их перевозят на стройплощадку и монтируют в проем. Затем металлическая рама обкладывается строительным материалом.
2. В готовом гараже изготавливают створки по габаритам проема, устанавливают раму и крепят полотна.
3. По уже изготовленному проему сваривают все части конструкции поэтапно прямо на месте.

Перед обработкой

В этом случае не нужна высокая точность предварительных расчетов и замеров, не потребуется до миллиметра выдерживать диагонали конструкции и не нужно перевозить массивные металлические изделия.

При правильном выполнении работы сварное изделие будет надежно стоять и работать без поломок в течение длительного времени.

Необходимо правильно сварить каркас

Окраска

Перед последним этапом (установкой) следует заняться покраской ворот гаража. Краска защищает металл от коррозии, придает приятный внешний вид. Покрытие ведет к повышению долговечности ворот.

Как покрасить ворота гаража? В первую очередь необходимо выбрать подходящую краску

Следует обращать внимание на уровень адгезии. Он должен соответствовать металлу, из которых выполнены ворота

Помимо этого, в краске недопустимо содержание химикатов, вступающих во взаимодействие с металлической поверхностью. В ином случае могут начаться окислительные процессы. Краска также должна обладать хорошими водоотталкивающими свойствами, так как это является её первоочередной задачей.

Лучше всего для окраски металлических ворот подойдут три вида краски – акриловая, кремний-органическая, алкидная. Акриловая краска – самое современное решение. Отвечает всем требованиям, долговечна, но минусом является высокая цена. Кремний-органическое покрытие будет прочным, очень устойчивым к воздействию солнечных лучей.

Краска хорошо совместима с большинством металлов. Алкидная краска отличается повышенной эластичностью и устойчивостью к физическому воздействию (например, царапинам).

Каким цветом покрасить ворота гаража? Цвет краски желательно подбирать так, чтобы он более или менее сочетался с окружающей цветовой гаммой. Но никаких специальных предписаний на этот счёт нет.

Наиболее распространенными цветами являются оттенки зеленого, синего, серого.

Из инструментов вам будет необходим растворитель, валик/кисточка, наждачная бумага, жесткая щетка, грунтовка и сама краска. После покупки краски и недостающих инструментов, можно приступать к подготовительным работам.

Как покрасить гаражные ворота?

На первом этапе следует очистить поверхность от ржавчины и следов старой краски (если такая есть). Процедуру можно выполнить, используя жесткую, металлическую щетку. Затем поверхность шлифуют наждачной бумагой. Поверхность становится шероховатой, и может лучше принимать грунтовку.

После этого начинают наносить грунтовку. Она будет служить основой для краски. Грунтовку наносят в два-три слоя. Необходимо обязательно дождаться полного высыхания одного слоя, только после этого можно наносить следующий.

Последний шаг – непосредственно покраска. Для нанесения зачастую используют обычный валик. Краску наносят, начиная с верхнего края. Данный прием поможет предотвратить появление подтёков. Полосы должны идти «внахлёст». Рекомендуется красить с запасом, проводя по границе предыдущей полосы еще раз.

Лучше всего красить вертикальными линиями, наносить краску в два-три слоя. Многослойное покраска сделает цвет насыщенным, предотвратит появление пропущенных участки.

Обратите внимание, что покрасочные работы следует проводить при мягкой температуре – от +10 до +25 градусов.

Окраска

Перед последним этапом (установкой) следует заняться покраской ворот гаража. Краска защищает металл от коррозии, придает приятный внешний вид. Покрытие ведет к повышению долговечности ворот.

Как покрасить ворота гаража? В первую очередь необходимо выбрать подходящую краску

Следует обращать внимание на уровень адгезии. Он должен соответствовать металлу, из которых выполнены ворота. Помимо этого, в краске недопустимо содержание химикатов, вступающих во взаимодействие с металлической поверхностью

В ином случае могут начаться окислительные процессы. Краска также должна обладать хорошими водоотталкивающими свойствами, так как это является её первоочередной задачей

Помимо этого, в краске недопустимо содержание химикатов, вступающих во взаимодействие с металлической поверхностью. В ином случае могут начаться окислительные процессы. Краска также должна обладать хорошими водоотталкивающими свойствами, так как это является её первоочередной задачей.

Лучше всего для окраски металлических ворот подойдут три вида краски – акриловая, кремний-органическая, алкидная. Акриловая краска – самое современное решение. Отвечает всем требованиям, долговечна, но минусом является высокая цена. Кремний-органическое покрытие будет прочным, очень устойчивым к воздействию солнечных лучей.

Краска хорошо совместима с большинством металлов. Алкидная краска отличается повышенной эластичностью и устойчивостью к физическому воздействию (например, царапинам).

Каким цветом покрасить ворота гаража? Цвет краски желательно подбирать так, чтобы он более или менее сочетался с окружающей цветовой гаммой. Но никаких специальных предписаний на этот счёт нет.

Наиболее распространенными цветами являются оттенки зеленого, синего, серого.

Из инструментов вам будет необходим растворитель, валик/кисточка, наждачная бумага, жесткая щетка, грунтовка и сама краска. После покупки краски и недостающих инструментов, можно приступать к подготовительным работам.

Как покрасить гаражные ворота?

На первом этапе следует очистить поверхность от ржавчины и следов старой краски (если такая есть). Процедуру можно выполнить, используя жесткую, металлическую щетку. Затем поверхность шлифуют наждачной бумагой. Поверхность становится шероховатой, и может лучше принимать грунтовку.

После этого начинают наносить грунтовку. Она будет служить основой для краски. Грунтовку наносят в два-три слоя. Необходимо обязательно дождаться полного высыхания одного слоя, только после этого можно наносить следующий.

Последний шаг – непосредственно покраска. Для нанесения зачастую используют обычный валик. Краску наносят, начиная с верхнего края. Данный прием поможет предотвратить появление подтёков. Полосы должны идти «внахлёст». Рекомендуется красить с запасом, проводя по границе предыдущей полосы еще раз.

Лучше всего красить вертикальными линиями, наносить краску в два-три слоя. Многослойное покраска сделает цвет насыщенным, предотвратит появление пропущенных участки.

Обратите внимание, что покрасочные работы следует проводить при мягкой температуре – от +10 до +25 градусов

Полезные советы

Чтобы не допускать ошибок при изготовлении ворот, которые придется исправлять, нужно подготовить чертежи основных элементов. По ним легче определиться с размерами, расположением деталей, количеством материала. При составлении учитываются:

1. Оптимальные размеры створок, отсутствие препятствий для свободного открывания.
2. Чтобы правильно сварить ворота, расстояние между бортом автомобиля и боковой стенкой устанавливается не менее 30 см. Если планируется покупка железного коня с большими, чем у нынешнего, размерами, проем делается на вырост.
3. Высота не менее 2 м.
4. Оптимальные размеры проема в зависимости от габаритов автомобиля 2,4×2,1 или 5,4×2,4 м.
5. Надежной и долговечной будет обшивка створок из оцинкованного стального листа толщиной 2 — 5 мм.
6. В качестве запора не стоит выбирать висячий замок на внешних петлях, надежней применение бронированных накладок.

По чертежам легче определиться с размерами, расположением деталей, количеством материала

Деревянная калитка

Перед началом работы нужно подготовить все необходимое, иначе нехватка того или иного материала может остановить процесс, что крайне нежелательно.

Калитка

Итак, в работе потребуется:

• молоток;
• монтажный уровень;
• ножовка;
• наждачка;
• карандаш;
• веревка;
• рубанок;
• электродрель;
• стамеска;
• шуруповерт;
• электролобзик;
• доски, штакетник;
• железные уголки;
• саморезы для дерева;
• фурнитура – петли, ручка, щеколда.

Технология изготовления калитки

Шаг 1. Вначале определяется расстояние между опорами. Если сделать это правильно, то калитка будет работать беспрепятственно. Опорами могут быть деревянные столбы или металлические трубы (как описано выше).

Расстояние между опорами фиксируется куском проволоки, положенной на землю и чем-нибудь скрепленной.

Шаг 2. Устанавливаются опорные столбы. Технология ничем не отличается от аналогичной у деревянных ворот.

Шаг 3. Далее изготавливается дверца. Для этого четыре доски соединяются под углом в 90ᵒ металлическими уголками. Затем к готовой раме крепятся петли, после чего она проверяется на предмет вхождения в проем. Если результат положительный, рама зашивается штакетником. Сверху калитка обрезается лобзиком по прямой линии (можно и в виде волн, зигзагов и проч.). Последними врезаются замок и дверная ручка.

Шаг 4. На завершающем этапе калитка вешается на петли, после чего проверяется, свободно ли закрывается/открывается дверь. Чтобы зафиксировать калитку в закрытом положении, к торцу можно прибить кусок резины.

Деревянная калитка готова к эксплуатации.

Калитка

Составление чертежа и расчет размеров

Перед непосредственным выполнением монтажных работ требуется подготовить чертеж и рассчитать габариты конструкции. Размеры определяются на основании ширины самого гаража и автомобиля. При этом необходимо учитывать следующие рекомендации:

1. Минимальное расстояние между рамой и автомобильным корпусом составляет 30 см с каждой стороны. Меньший промежуток повышает риск повреждения машины, а увеличение расстояние обеспечивает более комфортный заезд.
2. Стандартная ширина конструкции варьируется в пределах от 2,5 до 3 м. Между перпендикулярной стеной и рамой оставляется промежуток не менее 0,8 м.
3. Высота ворот на схеме отмечается в пределах 2-2,2 м. Владельцам микроавтобусов рекомендуется оставить проем высотой от 2,5 м.
4. При желании установить ворота со встроенной калиткой необходимо определить, на какой из створок она будет монтироваться.

Способ изготовления ворот

Автоматические распашные ворота из сэндвич панелей сделать своими руками не так сложно, однако здесь есть свои нюансы.

В первую очередь вам понадобится чертеж, а также инструменты и материал, из которых вы будете делать ворота.

Чертеж – самый важный этап, если вы делаете конструкции из сэндвич панелей с нуля, а не используете готовый лист металла.

Чертежи для распашных ворот должны содержать следующие элементы:

• размер проема;
• требуемую ширину ворот;
• расстояние от рамы до стены;
• высоту ворот.

Вам необязательно делать весь чертеж самостоятельно – вы можете посмотреть готовый вариант на фото.

Фото:

Можно взять и готовые размеры: расстояние от корпуса машины до рамы должно быть не меньше, чем 30 см, ширина гаража – 2.5-3 м, расстояние между рамой и стеной – 80 см, а требуемая высота конструкции – от 2 метров, в зависимости от типа автомобиля, который будет стоять у вас в гараже.

Естественно, сделать автоматические распашные ворота самостоятельно получится, если вы умеете работать с металлом, но хорошая новость в том, что если вы сможете изготовить ворота своими руками, то сэкономите не менее 30% от суммы, которую бы вы потратили на покупку заводской модели.

Для изготовления конструкции из сэндвич панелей вам понадобятся следующие материалы и инструменты:

• несколько металлических листов;
• профили и силовые петли;
• стальные уголки и деревянные брусья;
• ОСБ плиты, если вы хотите теплые ворота.

Чтобы сделать каркас ворот, вам понадобятся:

1. профиль из стали;
2. уголок;
3. болгарка;
4. уровень для измерения точности размещения;
5. аппарат для сварки.

После того, как материалы куплены, можно приступать к работе: в первую очередь измерьте ширину и высоту гаражного проема и занесите эти показатели в чертеж.

Затем, используя чертеж, сделайте раму: для этого нужно разрезать уголки, положить их на ровной поверхности, поставить по одному уровню, тем самым сделав ровными углы.

Прежде чем сваривать элементы, убедитесь, что длина углов по диагонали одинаковая, а после того, как работа закончена, отшлифуйте каждый угол, а после обработайте средством против коррозии.

Видео:

Лучше всего, если рам будет две – их сваривают друг с другом, или вваривают в углы рычаги, расположенные вертикально – это делает конструкцию жесткой и прочной, и такие ворота прослужат вам гораздо дольше.

После этого нужно сделать створки, для этого нужен будет уголок или профтруба.

Для этого зафиксируйте направляющие в раме и проведите выравнивание по осям, чтобы расстояние между створками было не менее 1 мм.

После этого проверьте, насколько прямыми получились углы, и сварите каркас – так вы получите обрешетку для своего будущего строения.

Следующий шаг – обшивка. Для этого нужно раскроить лист металла, используя чертеж, и сделать створки так, чтобы правое полотно превышало ширину левого на 20 мм. Затем эту конструкцию приваривают к каркасу.

С помощью них нужно сделать несколько отверстий в полу и на потолке и затем приварить петли засова к конструкции.

Рукоятку для засова своими руками легко сделать из элемента трубы, а направляющими вам могут послужить горизонтальные пластины: в них нужно сделать отверстия, а затем присоединить к уголку, который предварительно нужно закрепить в вертикальном положении на створке.

Для фиксации ворот в закрытом положении, штопор надевается на установленный в бетонное покрытие элемент стержня.

После того как все элементы готовы, их нужно обработать грунтовкой, которая защитит их от воздействия коррозии, а также покрасить. После этого ворота из сэндвич панелей готовы к установке.

Видео:

Сначала нужно поставить раму и зафиксировать ее на откосах с помощью штырей, концы которых нужно обрезать, зашлифовать и обварить.

Далее навешиваются створки и ставятся замки и механизмы для закрытия конструкции.

Чтобы сделать автоматические ворота из сэндвич панелей, нужно дополнительно приобрести специальную систему автоматики, которая сделает процесс удобнее.

Стоит она не так дорого, но лучше покупать модель достаточного качества и избегать подделок.

Створки ворот

Створки с ребрами жесткости

Потребуется 4 отрезка металлического уголка для вертикальных сторон каркаса, длина каждого на 10 мм меньше, чем размер рамы, и 4 отрезка для горизонтали, их размер равняется половине длины проема, из которой также вычитают 10 мм. Раскладываются заготовки для створок так же, как предыдущий каркас, выверяется геометрия отрезков и они свариваются. Если есть возможность, каркасы размещают в периметре готовой рамы, это позволяет контролировать углы между деталями. Необходимые зазоры для свободного движения створок оставляют при помощи вкладышей толщиной 5‒7 мм. Все части свариваются. Для придания прочности к каркасу приваривают дополнительный горизонтальный или диагональный отрезок.

Полотна створок вырезаются нужного размера из металлического листа. Для надежной защиты помещения он не должен быть тоньше 2‒3 мм. Одна из частей, обычно правая, выполняется на 20 мм больше, чтобы ворота запирались внахлест. Чтобы зафиксировать лист, его точечно приваривают по углам и середине. Основательную сварку начинают с нижней части конструкции. Предварительную сварку, выполненную в углах, срезают.

Общие требования к гаражным воротам

После реконструкции гаражные ворота должны отвечать таким требованиям:

• Коробка должна быть надежно закреплена в проеме. Как правило, строители сдают объект с воротами, которые приварены к нескольким металлическим закладным. Это крепление необходимо дополнить несколькими анкерами.
• Петли должны выдерживать высокую нагрузку, так как после утепления и установки дополнительной дверцы вес створок увеличится.
• Поскольку петли обычно навариваются внакладку с наружной стороны конструкции, необходимо приварить к торцам штыри с фиксацией при закрывании в отверстиях в коробке. Эта мера предотвратит возможность вскрытия дверей путем срезания петель.

Штыри в металлической двери

• Гаражные ворота необходимо гидроизолировать пленкой и утеплить, установить нащельники.
• На улице необходимо смонтировать фиксаторы для удерживания створок ворот в открытом положении. При внезапных порывах ветра ворота могут захлопнуться и повредить выезжающую из гаража машину.

Конструкция самодельного фиксатора

• Калитку в гаражных воротах делают такой высоты, чтобы хозяину не пришлось нагибаться при входе и случайно не травмироваться.
• Выбирать место положения дверцы необходимо так, чтобы можно было войти в гараж даже тогда, когда автомобиль стоит плотно к входу. Таким образом, традиционное расположение проема для калитки ближе к центру проема ворот не оправдано. Калиточный проем лучше делать ближе к петлевой стороне одной из створок. При таком расположении всегда будет удобно найти выключатель света на стене у входа, и проход не будет затруднен близко стоящей машиной.

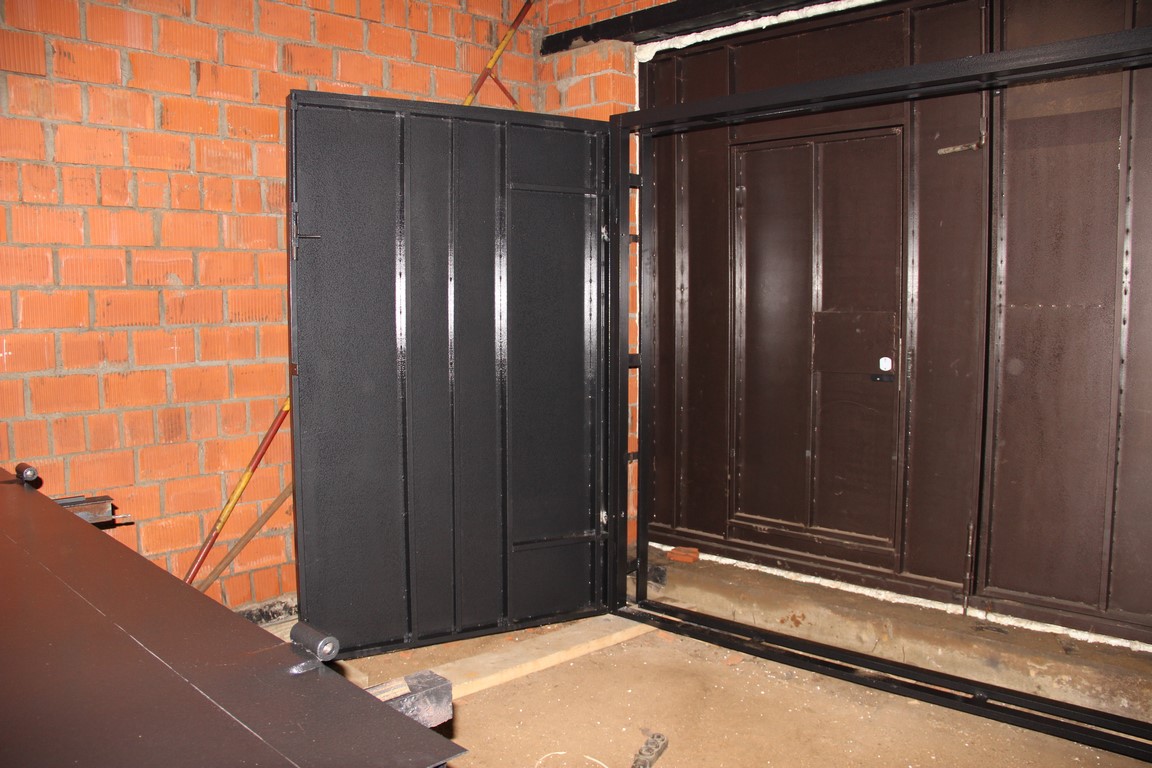

Дверца расположена ближе к петлевой стороне

Подготовка материалов

Перед тем как покупать материалы (чтобы их хватило и заказчик не купил лишнего), замеряют толщину стены и размеры проема.

Для работы потребуется несколько видов металлопроката:

1. Уголок металлический с равными полками, 75 мм толщиной. Он необходим для изготовления створок ворот и обрамления проема.
2. Уголок металлический с равными полками, 60 мм шириной. Его используют для изготовления раскосов.
3. Металлический лист не менее 2 мм толщиной для обшивки полотен ворот.
4. Цилиндрические навесы, предназначенные для наружного монтажа.
5. Запоры для фиксации створок, 4 шт. Их можно изготовить из стального прута толщиной от 20 мм или приобрести готовые.
6. Гаражные замки.

Сварочные работы в гараже

Соединения в виде металлических полос 10–15 см шириной нарезают заранее, такой же толщины, как пеноблок. Во время сваривания нужны разные подкладки и подставки. Следует держать поблизости обрезки труб, уголков и другого металлопроката.

Инструментов потребуется тоже немного:

• сварочный аппарат;
• болгарка;
• электродрель;
• различные струбцины;
• уровень, угольник и рулетка;
• пассатижи, молоток;
• сварочные электроды 3 мм диаметром, сверла и круги для резки металла.

Приварка петель

Чтобы вмонтировать замки, нужно подготовить крепежные элементы: гайки, болты и шайбы. По окончании работы нужно загрунтовать и покрасить изделие. Для этого потребуется состав ГФ-021 и эмаль (ПФ).

Установка

При монтаже ворот Вам могут понадобиться такие инструменты:

• Сварочный аппарат;
• Дрель/перфоратор;
• Углошлифовальная машинка;
• Уровень;
• Отвес;
• Крепеж;
• Бетонный раствор;
• Мелкий слесарный инструмент.

Установку распашных ворот можно выполнить своими руками

Металлические ворота требуют периодической покраски

Установка ворот включает несколько этапов:

Подготовка участка. Следует еще раз измерить длину ворот и длину проема, чтобы окончательно убедиться в их совместимости;

Схема установки распашных ворот с калиткой из профнастила

Установка столбов. Их количество зависит от типа ворот. Для конструкции из двух створок нужно 2 столба. Если рядом устанавливается калитка, столбов должно быть три. Начинается установка с крайнего столба. Он выравнивается по горизонтали и вертикали. Затем заливается бетоном;

Установка столбов

Совет! Налейте немного раствора в яму до того, как вставите столб, чтобы он не контактировал напрямую с грунтом.

Установка створок. Часто петли привариваются еще до установки. Однако в некоторых случаях выравнивать их приходится после того, как залиты столбы. Перед тем, как навесить створки, петли следует смазать солидолом или маслом;

Установка створок ворот

Грунтовка и покраска. Завершающей стадией является очистка ворот и придание им нужного цвета.

Выбор подходящего профиля и труб

Выбирается для ворот гаража профтруба сечением минимум 20 мм. Подойдет и более толстый профиль для сварки. Это усилит конструкцию и придаст ей дополнительную устойчивость. При этом следует помнить, что увеличение толщины металла затрудняет работу и увеличивает общий вес. Более тонкий материал стоит недорого.

Подходящие электроды выбирают с учетом свариваемого металла. Если есть достаточный опыт работы, то лучше сваривать элементы конструкции электродами 3 мм толщиной.

Сборка и сварка несущей рамы

Когда будет очищено рабочее место и все подготовлено, начинают работу. В первую очередь обвязывают проем ворот, устанавливая в нем несущую раму. Изготавливают ее из 2 частей.

Технология работы включает несколько этапов:

1. Замеряют размеры проема. При этом измерять нужно точно, поскольку любые отклонения повлияют на установку сваренной рамы.
2. Из уголка отрезают с помощью болгарки заготовки по размерам.
3. Их выкладывают ровно и выставляют по уровню. Нужно установить углы конструкции ровно под 90 градусов. В результате вы должны получить будущую раму, но пока еще не сваренную.
4. Прихватывают стыки изделия сваркой.
5. Проверяют качество сварки и ровность конструкции. Любые обнаруженные отклонения нужно устранить, используя молоток. Также тщательно проваривают стыки.
6. Для упрощения последующей сборки нельзя оставлять наплывы от сварки. Такие места нужно хорошо зачистить.

Вторую раму изготавливают так же, как и первую часть. Потом их устанавливают на свои места. В откосы проема вбивают стальные штыри длиной 15–20 см и крепят к ним раму.

Все выступающие части обрезают, хорошо проваривают, тщательно зашлифовывают. Части рамы соединяют вместе металлическими пластинами шириной 50–70 мм, их наваривают через 50–60 см по всей длине проема. В конце изготавливают и навешивают створки ворот гаража.

Если есть желание, то на конструкцию устанавливают автоматическое управление. Для этого нужно во время проектирования и изготовления конструкции предусмотреть место, где будет смонтирован привод.
