Изготовление ИБП своими руками
Чаще всего во время изготовления импульсного БП требуется незначительно изменять строение дросселя, если для этой цели используется двухтранзисторная схема. Конечно же, некоторые элементы в устройстве нужно будет удалить.
Если же изготавливается БП, который будет иметь мощность 3,7−20 Ватт, в таком случае трансформатор не является основной составляющей. Вместо него лучше всего сделать несколько витков провода, которые закрепляются на магнитопровод. Для этого необязательно избавляться от старой намотки, их можно выполнить поверх.
Рекомендуется для этой цели использовать провод марки МГТФ, имеющий фторопластовую изоляцию. Понадобится небольшое его количество. Несмотря на это обмотка будет полностью покрыта, поскольку большая часть отводится на изоляцию. Из-за этого такие устройства имеют низкие показатели мощности. Для её увеличения требуется использовать трансформатор переменного тока.

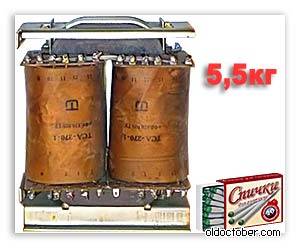

Использование трансформатора
Главным преимуществом при изготовлении блока питания своими руками является то, что есть возможность подстраиваться под показатели трансформатора. Кроме этого, не потребуется цепь обратной связи, которая чаще всего является неотъемлемой частью в работе устройства. Даже если во время сборки были сделаны какие-либо ошибки, чаще всего такой блок будет работать.
Для того чтобы сделать собственноручно трансформатор, потребуется иметь дроссель, межобмоточную изоляцию, а также обмотку. Последнюю лучше всего выполнить из лакированного медного провода. Следует не забывать о том, что дроссель будет работать под напряжением.
Обмотку нужно тщательно изолировать даже тогда, когда она имеет заводскую специальную защитную плёнку из синтетического материала. В качестве изоляции можно использовать или электрокартон, или же обычную бумажную ленту, толщина которой должна быть не меньше 0,1 мм. Только после того, как будет сделана изоляция, можно поверх неё наматывать медный провод.
Что касается обмотки, то провод лучше всего выбрать как можно толще, а вот количество необходимых витков можно подобрать исходя из требуемых показателей работы будущего устройства.
Таким образом, можно сделать ИБП, который будет иметь мощность более 20 Вт.
Назначение выпрямителя
Для того чтобы в импульсном блоке не произошло насыщение магнитопровода, требуется использовать только двухполупериодный выходной выпрямитель. В том случае, если трансформатор должен понижать напряжение, рекомендуется использование схемы с нулевой точкой. Чтобы выполнить такую схему, нужно иметь две абсолютно одинаковые вторичные обмотки. Их можно сделать самостоятельно.
Следует учитывать то, что выпрямитель по типу «диодный мост» для этой цели не подходит. Это связано с тем, что значительное количество мощности во время передачи будет теряться, а значение электрического напряжения будет минимальным (менее 12В). Но если делать выпрямитель из специальных импульсных диодов, тогда стоимость такого устройства обойдётся значительно дороже.
Наладка устройства
После того как БП будет собран, требуется проверить его работу на максимальной мощности. Это необходимо для того, чтобы измерить температуру нагревания трансформатора и транзистора, значения которых не должны превышать 65 и 40 градусов соответственно. Чтобы избежать перегрева этих элементов, достаточно увеличить сечение провода обмотки. Также часто помогает изменение мощности магнитопровода в большую сторону (учитывается ЭПР). В том случае, если дроссель был взят из балласта светодиодного фонаря, увеличить сечение не получится. Единственным вариантом будет контролировать нагрузку на прибор.
Шаг 2: Откройте корпус лампы

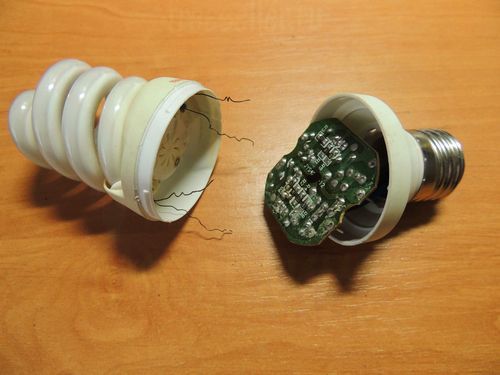

Разборка старой энергосберегающей лампы
Ок. Начнем. Сначала посмотрим на дела. Большинстве случаев либо приклеены или закрепить вместе. (Мой был обрезан вместе, как и большинство других ламп у меня до сих пор открыт.)
Вы должны быть в состоянии открыть дело, открыв его с помощью отвертки или разрезая его открыть с помощью пилы.
В обоих случаях вы должны быть осторожны, чтобы не повредить стеклянное тело! Будьте очень осторожны.
После того как вы открыли дело, нужно просто обрезать провода, ведущие в стеклянном корпусе, так что вы можете положить его в безопасное место, чтобы избавиться от этой опасности.
Вступление.
В настоящее время получили широкое распространение Компактные Люминесцентные Лампы (КЛЛ). Для уменьшения размеров балластного дросселя в них используется схема высокочастотного преобразователя напряжения, которая позволяет значительно снизить размер дросселя.
В случае выхода из строя электронного балласта, его можно легко отремонтировать. Но, когда выходит из строя сама колба, то лампочку обычно выбрасывают.
Однако электронный балласт такой лампочки, это почти готовый импульсный Блок Питания (БП). Единственное, чем схема электронного балласта отличается от настоящего импульсного БП, это отсутствием разделительного трансформатора и выпрямителя, если он необходим.http://сайт/
В то же время, современные радиолюбители испытывают большие трудности при поиске силовых трансформаторов для питания своих самоделок. Если даже трансформатор найден, то его перемотка требует использования большого количества медного провода, да и массо-габаритные параметры изделий, собранных на основе силовых трансформаторов не радуют. А ведь в подавляющем большинстве случаев силовой трансформатор можно заменить импульсным блоком питания. Если же для этих целей использовать балласт от неисправных КЛЛ, то экономия составит значительную сумму, особенно, если речь идёт о трансформаторах на 100 Ватт и больше.
Самостоятельное изготовление блока питания
Изготовление ИБП своими руками
Чаще всего во время изготовления импульсного БП требуется незначительно изменять строение дросселя, если для этой цели используется двухтранзисторная схема. Конечно же, некоторые элементы в устройстве нужно будет удалить.
Если же изготавливается БП, который будет иметь мощность 3,7−20 Ватт, в таком случае трансформатор не является основной составляющей. Вместо него лучше всего сделать несколько витков провода, которые закрепляются на магнитопровод. Для этого необязательно избавляться от старой намотки, их можно выполнить поверх.
Рекомендуется для этой цели использовать провод марки МГТФ, имеющий фторопластовую изоляцию. Понадобится небольшое его количество. Несмотря на это обмотка будет полностью покрыта, поскольку большая часть отводится на изоляцию. Из-за этого такие устройства имеют низкие показатели мощности. Для её увеличения требуется использовать трансформатор переменного тока.
Использование трансформатора
Главным преимуществом при изготовлении блока питания своими руками является то, что есть возможность подстраиваться под показатели трансформатора. Кроме этого, не потребуется цепь обратной связи, которая чаще всего является неотъемлемой частью в работе устройства. Даже если во время сборки были сделаны какие-либо ошибки, чаще всего такой блок будет работать.
Популярные статьи Кольца для салфеток своими руками
Для того чтобы сделать собственноручно трансформатор, потребуется иметь дроссель, межобмоточную изоляцию, а также обмотку. Последнюю лучше всего выполнить из лакированного медного провода. Следует не забывать о том, что дроссель будет работать под напряжением.
Обмотку нужно тщательно изолировать даже тогда, когда она имеет заводскую специальную защитную плёнку из синтетического материала. В качестве изоляции можно использовать или электрокартон, или же обычную бумажную ленту, толщина которой должна быть не меньше 0,1 мм. Только после того, как будет сделана изоляция, можно поверх неё наматывать медный провод.
Что касается обмотки, то провод лучше всего выбрать как можно толще, а вот количество необходимых витков можно подобрать исходя из требуемых показателей работы будущего устройства.
Таким образом, можно сделать ИБП, который будет иметь мощность более 20 Вт.
Назначение выпрямителя
Для того чтобы в импульсном блоке не произошло насыщение магнитопровода, требуется использовать только двухполупериодный выходной выпрямитель. В том случае, если трансформатор должен понижать напряжение, рекомендуется использование схемы с нулевой точкой. Чтобы выполнить такую схему, нужно иметь две абсолютно одинаковые вторичные обмотки. Их можно сделать самостоятельно.
Следует учитывать то, что выпрямитель по типу «диодный мост» для этой цели не подходит. Это связано с тем, что значительное количество мощности во время передачи будет теряться, а значение электрического напряжения будет минимальным (менее 12В). Но если делать выпрямитель из специальных импульсных диодов, тогда стоимость такого устройства обойдётся значительно дороже.
Наладка устройства
После того как БП будет собран, требуется проверить его работу на максимальной мощности. Это необходимо для того, чтобы измерить температуру нагревания трансформатора и транзистора, значения которых не должны превышать 65 и 40 градусов соответственно. Чтобы избежать перегрева этих элементов, достаточно увеличить сечение провода обмотки. Также часто помогает изменение мощности магнитопровода в большую сторону (учитывается ЭПР). В том случае, если дроссель был взят из балласта светодиодного фонаря, увеличить сечение не получится. Единственным вариантом будет контролировать нагрузку на прибор.

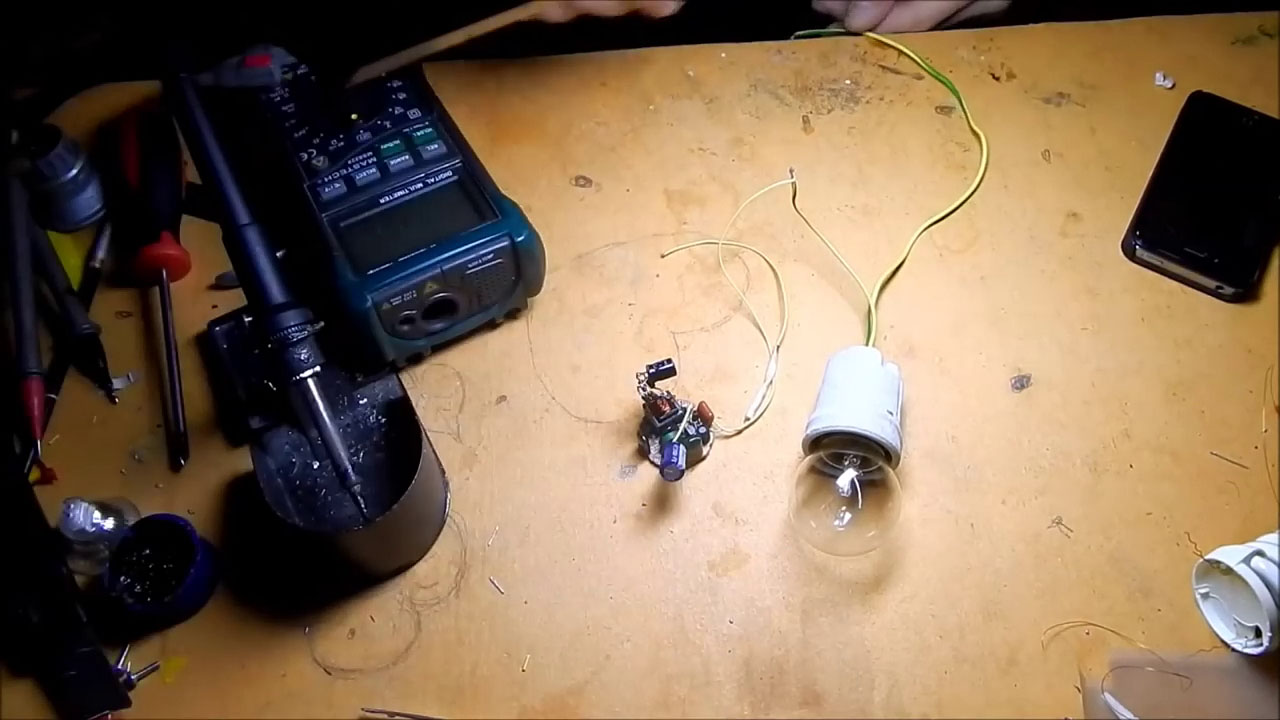

Тестирование ИБП
Но перед присоединением к сети 220 В последовательно с нашим блоком, переделанным своими руками из лампы, обязательно соединяется мощный резистор. Это мера соблюдения безопасности. Если через импульсные транзисторы в блоке питания потечет ток короткого замыкания, резистор его ограничит. Очень удобным резистором в таком случае может стать лампочка накаливания на 220 В. По мощности достаточно применить 40–100-ваттную лампу. При коротком замыкании в нашем устройстве лампочка будет светиться.
Далее присоединяем к выпрямителю щупы мультиметра в режиме измерения постоянного напряжения и подаем напряжение 220 В на электрическую цепь с лампочкой и платой источника питания. Предварительно обязательно изолируются скрутки и открытые токоведущие части. Для подачи напряжения рекомендуется применить проводной выключатель, а лампочку вложить в литровую банку. Иногда они при включении лопаются, а осколки разлетаются по сторонам. Обычно испытания проходят без проблем.
Обзор
Компактный импульсный преобразователь, который может обеспечить достаточное напряжение для питания белых светодиодов, состоит из минимального числа деталей. Светильник, который мы получим, по количеству люмен.часов на фунт веса батареи питания гораздо эффективнее, чем лампа накаливания. К тому же цвет свечения определяется излучением люминофора светодиода, поэтому цвет свечения практически не меняется, даже когда батарея полностью разрядится. В результате батарея служит долго. Эта дешева и подходит для применения в фонариках, аварийном освещении и других устройствах, в которых необходимо запитать белые светодиоды от одного или двух первичных элементов питания.
Скачать книги
• В.В.Федоров. Люминесцентные лампы / Подробно рассмотрены принципы работы люминесцентных ламп. Процесс производства, схемы включения, параметры. Много теории, хороший учебник, djvu, 2.72 MB, скачан: 12223 раз./• П.А.Дормакович. Газосветная реклама. / Вопросы эксплуатации, монтажа и разработки трубчатых разрядных ламп с холодным катодом., djvu, 2.86 MB, скачан: 4074 раз./• Пособие по ремонту энергосберегающих ламп / Пособие по ремонту энергосберегающих ламп. Рассказано, как можно дать вторую жизнь энергосберегающей лампе. Или из двух-трех собрать одну., doc, 25.62 MB, скачан: 27421 раз./• Ремонт энергосберегающих ламп / Интересная и полезная подборка ссылок, статей и советов по ремонту ламп. Спасибо за труд автору luna1509!!!, pdf, 1.32 MB, скачан: 6364 раз./
Напоминаю, что много книг по электронике, электрике можно скачать также со страницы Скачать.
Новая жизнь энергосберегающих ламп со сгоревшей спиралью
Сразу попрошу прощения за какие нибудь неточности или непонятности в статье т.к. она первая и сам по себе я не особо очучаю писателем.
Сначала прикинул на TL494 и двух кольцах 25х15х12мм, уже готовился рисовать плату и случайно наткнулся на согласующий трансформатор от компьютерного блока питания, решил попробовать на что он способен. Расклеил, смотал все что на нем было: очень заинтересовала последняя обмотка которая была намотана в обе стороны без отвода, т.е. сама себя гасила, зачем она там? или я может не так чего понял..
Мотал на глаз и на память интерпритируя размер сердечников, по схеме непрерывной обмотки. Первой намотал коллекторную обмотку 10 витков проводом 0.4мм, второй базовою 6 витков проводом 0.2мм, проложил слой изоляции намотал внахлест нагрузочную обмотку проводом 0.1 получилось около 330-340 витков. В нагрузку подключил лампу от сканера 7w, устройство сразу заработало, чему свидетельствовал исходящий от лампы свет. Рядом лежала 13-ваттная энергосберегающая лампа со сгоревшей спиралью, решил попробовать осилит это детище подобную нагрузку, был приятно удивлен, при токе в пол ампера при напряжении 12 Вольт лампа светит достаточно ярко.
Так же работает от двух литий-ионных аккумуляторов, правда потребляя на 150 ма больше. Во едино спаял навесным монтажом (4 деталюги) и все это чудесным образом разместилось в оригинальном корпусе из под балласта на 220.
Транзистор не особо греется, через пять минут работы на нем можно держать палец. Теперь эта конструкция поедет прямиком на дачу, где как обычно постоянно перебои с электричеством, можно будет чай попить или постель разложить при дневном свете
Что такое драйверы для светодиодов и зачем они нужны
Светимость полупроводникового
лед-кристалла напрямую зависит от силы тока, проходящего через него.
Нестабильность этого параметра, характерная для бытовой сети 220 В, приводит к
быстрой деградации материала и выходу из строя светодиода. Поэтому и требуется
для него драйвер. В его задачу входит преобразование параметров электрического
тока в следующих направлениях:
- Стабилизация силы в точном значении выходных параметров.
- Задание амплитуды.
- Выпрямление из переменного в постоянный.
Особенности драйвера светодиодов на 220 В
Главная особенность
драйвера для светодиодов, питание которых осуществляется от 220 В, состоит в
том, что он изменяет напряжение и предназначен для работы с электрическим током
подобных характеристик. Поэтому для подключения лампочки не пригодны его
низковольтные аналоги – например, от фонарика или автомобиля на 12 вольт. Кроме
того, модели последнего типа могут включать в состав понижающий блок –
трансформатор.
При изготовлении
преобразователя своими руками следует знать его основные характеристики:
- Потребляемый ток. Должен совпадать со значением аналогичного параметра светодиодов, в противном случае они либо не будут выдавать полной яркости, заложенной производителем, либо перегорят.
- Мощность. Эта характеристика выражается в ваттах и равняется суммарной мощности всех led-узлов схемы.
- Напряжение на выходе. Находится в прямой зависимости от способа подключения и количества лед-элементов и падения напряжения на них – рассчитывается из суммарного их значения.
Расчет мощности при выборе ленты из последовательно соединенных светодиодов позволяет правильно подобрать драйвер для питания подсветки от 220 В. Итоговое значение равняется сумме данного параметра всех элементов плюс 25% (запас на возможную перегрузку). Например, в лед-полоске 20 элементов по 0,5 Вт каждый, общее значение составит 10W. Однако на практике лучше купить или изготовить своими руками прибор на 12-13 ватт.
Теория питания светодиодных ламп от 220В
Лэд-лампа, как правило,
представляет собой набор пространственно расположенных в определенной
композиции небольших, но достаточно мощных светодиодов (3,3 вольт и 1 ватт).
Чтобы изготовить своими руками замену стандартной лампочке накаливания в 70-80
Вт, потребуется дюжина недорогих лед-элементов. Однако бытовая сеть 220 В имеет
для них избыточные параметры.
Поэтому потребуется понизить
амплитуд и силу, а также трансформировать переменный электрический ток в
постоянный. Для этого понадобится драйвер, для изготовления своими руками
которого применяется делитель напряжения на емкостной или резисторной нагрузке,
а также стабилизаторы.
Простой ремонт энергосберегающей лампы
Данный способ ремонта не является чем-то новым. Среди радиолюбителей, он скорее, всего известен, но, тем не менее, хочу донести этот метод ремонта простому пользователю, так как он является довольно простым и каждый сможет повторить его без специальных навыков.
Для начала было собрано определенное количество ламп, часть свои, часть взято у знакомых, насобирал довольно быстро.
Для ремонта нам понадобится одинаковые лампы, чем больше их тем лучше.
Энергосберегающая лампа состоит из 2-х основных частей – это стеклянная колба и электронная схема, которая спрятана внутри корпуса. Фокус состоит в том, что крайне редко выходят из строя одновременно оба компонента, и поэтому зачастую можно собрать из двух неисправных ламп одну рабочую, как это сделать я сейчас покажу.
И так, берем на примере 2,3,4 одинаковые лампы и разбираем их.

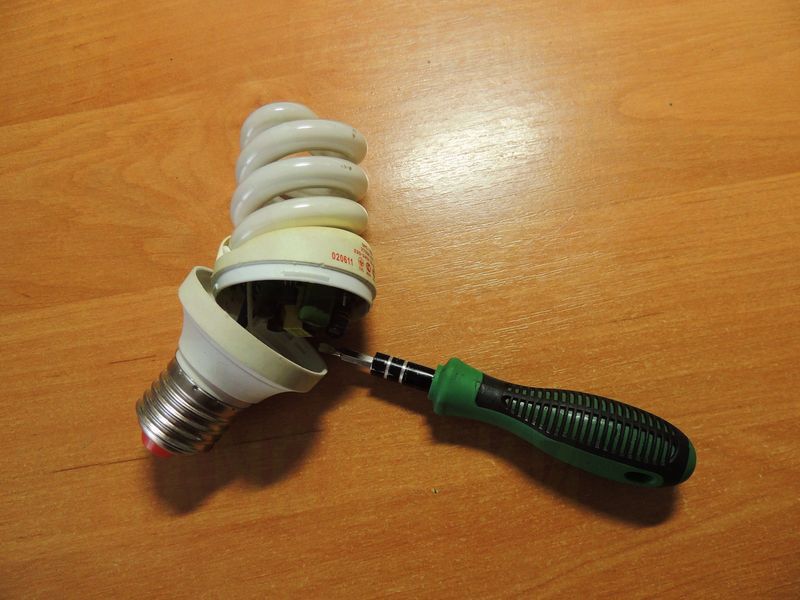

Открываем при помощи отвертки.
Видим два вертикальных штырька на которых намотана медная проволока.
Берем пинцет и разматываем ее с обеих сторон.
Получаем две части.
Разбираем остальные лампы на составляющие.
Далее берем стеклянную колбу, мультиметр и прозваниваем спираль.
Если одна из спиралей не прозванивается – значит, она сгорела, и можно с уверенностью выбрасывать ее, при этом оставляя нижнюю часть со схемой, если же спираль в порядке тогда выбрасываем нижнюю схему, и так перебираем несколько ламп, откладывая рабочие части.
А теперь, когда мы отобрали рабочие части и выкинули ненужные – начинаем сборку.
Аккуратно наматываем спираль с обеих сторон.
Осторожно защелкиваем, сильно не давим, так как стеклянная спираль хрупкая и можно поранится
Далее вкручиваем и проверяем.
Таким образом, имея 2 – 4 перегоревших лампы, мы можем собрать хотя бы одну, а если повезёт, то и две рабочие.
За месяц я смог собрать около 35 ламп. Удалось восстановить порядка 15, + остались запчасти. Тем самым обеспечил себя и родных бесплатными лампами, что позволило хорошо сэкономить.
Спасибо за внимание! И пусть в вашем доме всегда горит яркий свет!
ТИПОВЫЕ СХЕМЫ ВКЛЮЧЕНИЯ ЭНЕРГОСБЕРЕГАЮЩИХ ЛАМП
Ниже предоставлены популярные схемы экономичных ламп дневного света, все они сделаны по одному принципу и, как правило, очень похожи.
Схема энергосберегающей лампы Osram
Схема энергосберегающей лампы Philips
Возможная схема включения ламп PHILLIPS
Выход из строя батареи аккумуляторного шуруповерта или другого электроинструмента – событие не самое приятное, особенно если учесть, что стоимость замены этого элемента соизмерима с ценой нового прибора. Но быть может, незапланированных расходов удастся избежать?
Это вполне возможно, если заменить аккумулятор простеньким самодельным блоком питания импульсного типа, с помощью которого инструмент можно будет запитывать от сети. А комплектующие для него можно найти в доступном и повсеместно распространенном изделии – люминесцентной (иначе — энергосберегающей) лампе.
Согласно , в цоколе каждой из них предусмотрен так называемый электронный балласт
– миниатюрная схема, предотвращающая мигание лампы во время включения и обеспечивающая постепенный разогрев катодных спиралей. Благодаря ей находящийся в колбе газ испускает свечение с частотой от 30 до 100 кГц.

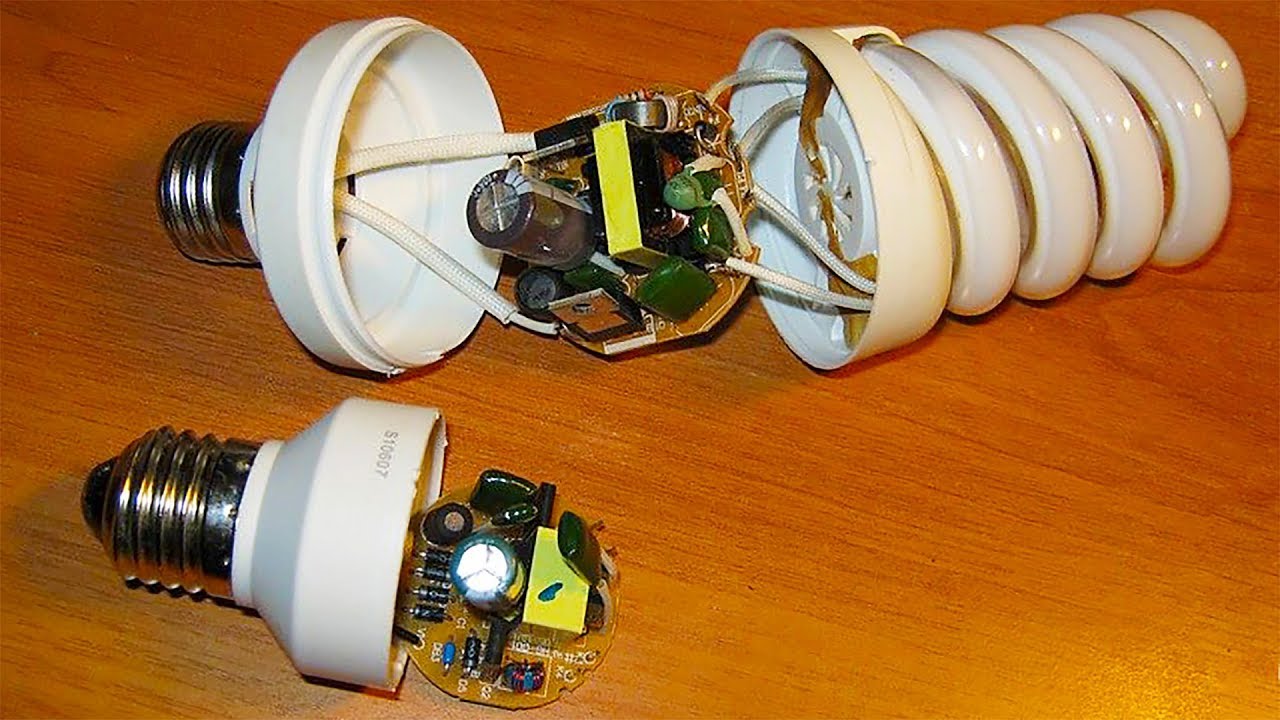

КЛЛ в разобранном виде

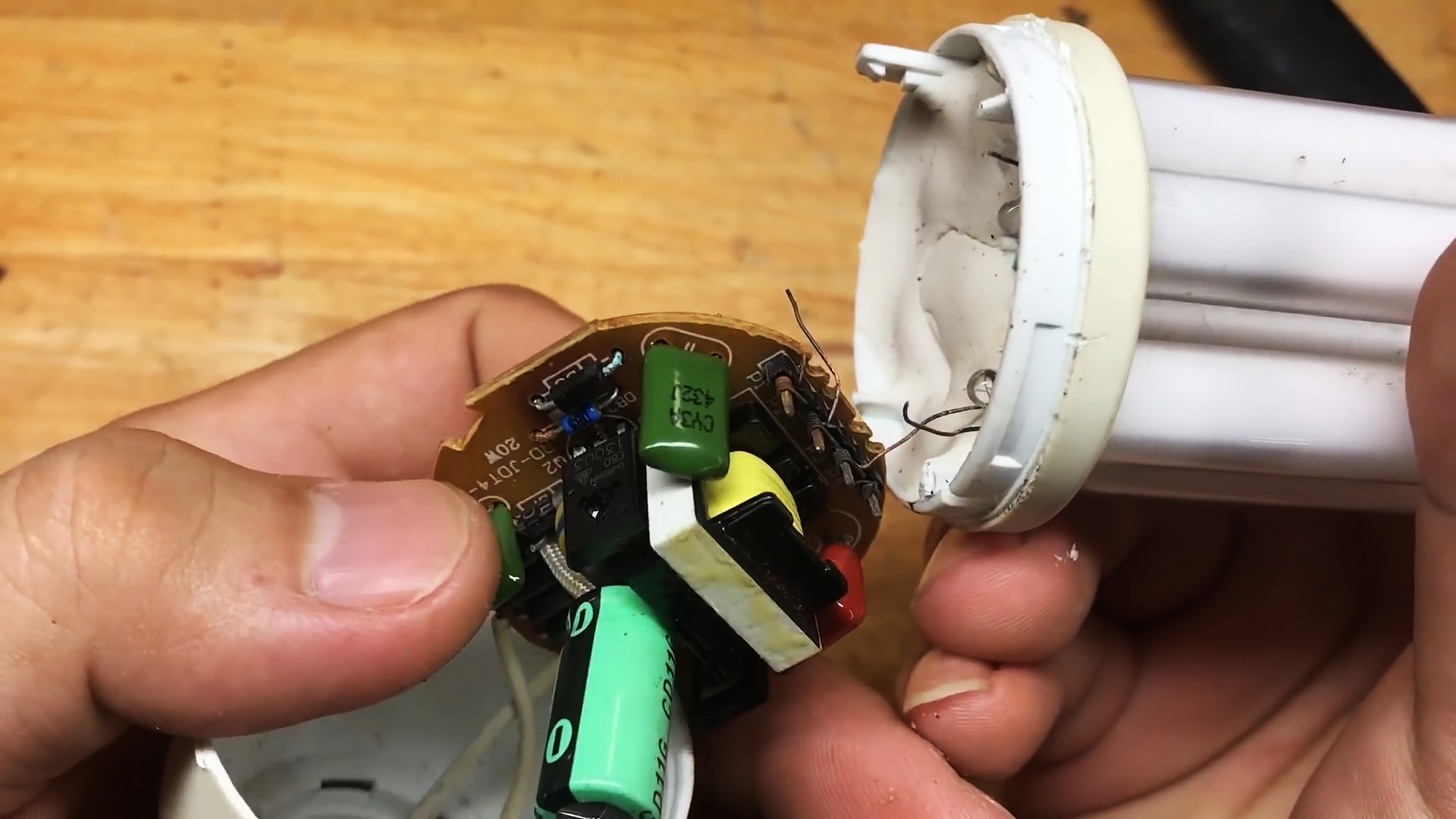

Вид люминесцентной лампочки изнутри
Устройство энергосберегающей лампы на примере изделия от Camelon
Работа на столь высоких частотах значительно увеличивает коэффициент энергопотребления, доводя его практически до единицы, чем и обусловлена высокая экономичность ламп данного типа. Дополнительными преимуществами высокочастотного электричества является отсутствие воспринимаемого человеческим ухом шума и электромагнитного поля.
В зависимости от того, как спроектирован , она может сразу загораться с полным накалом, либо выходить на максимальную яркость постепенно. Иногда для этого требуется одна или две минуты, что, конечно, не очень удобно. Время разогрева лампы производителями не указывается, и покупатель имеет возможность проверить его, только начав пользоваться изделием.
Подавляющая часть балластных схем, по сути, являющихся преобразователями напряжения
, собирается на полупроводниковых транзисторах. В дорогих лампах применена более сложная схема, в дешевых – упрощенная.
Вот чем можно поживиться, имея на руках годную или перегоревшую люминесцентную лампу:
- биполярные транзисторы, рассчитанные на напряжение до 700 В и токи до 4 А, часто уже с защитными диодами (D4126L или аналогичные);
- полевые транзисторы (встречаются довольно редко);
- импульсный трансформатор;
- дроссель;
- двунаправленный динистор, аналогичный сдвоенному динистору КН102;
- конденсатор на 10/50В.
Некоторые виды электронного балласта энергосберегающих ламп при сборке самодельного блока питания выступают не просто источником комплектующих, но представляют собой значительную часть схемы, которую остается только немного дополнить и изменить.
Не очень удачными считаются преобразователи, имеющие в своем составе электролитические конденсаторы. Именно эти элементы особенно часто становятся причиной поломок в электронных устройствах.
Керосиновая лампа воняет — что делать?
Многие одним из главных недостатков таких ламп считают неприятный запах при ее работе. Но страшен здесь не запах, а угарный газ. Жидкие парафины (Светал), жидкости для розжига, технический и авиационный керосин, при сгорании дают большое выделение СО.
Поэтому в помещении при работе лампы всегда должна быть хорошая циркуляция воздуха (по инструкции 5м3/ч). Если же прибор у вас воняет, когда просто стоит без дела, то тут могут быть несколько причин:
нет уплотнителя в заливной крышке
канал фитиля больше самого фитиля
Испарение идет именно оттуда. Покупайте фитиль пошире или делайте его сами.
плохая завальцовка нижнего бачка
Тут уже ничего не исправить. Придется фонарь держать на улице или в хоз.пристройке. Либо переходить с керосина на другое топливо.
Жидкости наподобие лампадного или вазелинового масла, конечно не воняют, зато как многие пишут в отзывах, от них фитиль сгорает очень быстро.
Собираем мощный светодиодный фонарик
Рассмотрим порядок сборки светодиодного фонаря своими руками. Для удобства процесс будет отображен поэтапно.
Подготовка светодиода с линзами
На алюминиевой пластинке отмечается диаметр колпака с рассеивающей линзой. На получившейся окружности отмечаются посадочные гнезда и прочие элементы радиатора. Затем по разметке вырезают и надфилем подгоняют по размеру теплоотвод для имеющегося светодиода. Затем с колпачка временно удаляют рассеивающую линзу и приклеивают радиатор с тыльной стороны. Для этого подойдет суперклей или иной быстросхватывающийся состав. Необходимо контролировать процесс склейки и обеспечить соосность всех отверстий на колпачке и алюминиевом теплоотвод
Залудить контакты ЛЕД элемента и припаять к ним соединительные провода. Их длина должна быть около 150 мм каждый, чтобы с гарантией превысить размер корпуса от шприца. Места пайки закрыть термоусадочной трубкой, которую нагреть феном или зажигалкой (что опасно, так как можно по неопытности перегреть светодиод). После этого светильник вставляют в колпачок и выводят провода наружу.
Обработка корпуса фонарика из шприца
От шприца понадобится только прозрачная трубка, емкость для набора препаратов. Поршень с рукояткой не нужен, его убирают сразу. Также с помощью острого ножа следует срезать подыгольный конус. В оставшейся части торцевой пластинки делают отверстия под контакты светодиода. Колпак приклеивают к корпусу, предварительно выведя внутрь оба соединительных провода. Наклеить его можно на любой состав, эпоксидку или «жидкие гвозди».
Подключение микромодуля зарядки и аккумулятора
Литиевый цилиндрический аккумулятор по диаметру подходит для установки внутрь корпуса. Устанавливают клеммы с соединительными проводами и вставляют устройство в корпус так, чтобы они оказались в передней части. Все провода — от светодиода и от аккумулятора — выводят наружу по боковой стенке источника питания.
Разновидности схем сборки
Для того чтобы своими руками собрать светодиодный фонарик, можно использовать самые разнообразные схемы и варианты сборки. Правильно подобрав схему можно даже сделать мигающий осветительный прибор. В такой ситуации следует использовать специальный мигающий светодиод. Такие схемы обычно включают транзисторы и несколько диодов, которые подключаются к различным источникам питания, в том числе и к батарейкам.
Есть варианты сборки ручного диодного светильника, когда вообще можно обойтись без батареек. К примеру, в такой ситуации можно использовать следующую схему:
Схема сборки фонарика без батарейки
Здесь в качестве источника питания будет выступать шаговый двигатель, взятый из дисковода гибких дисков. Он генерирует поток из свободных электронов за счет совершения ротором маятниковых движений.
Фонарик на светодиодах
Этот вид фонарей отличается более мощным световым потоком и при этом потребляет очень мало энергии, а значит, и элементы питания в нем прослужат дольше. Все дело в конструкции световых элементов – в светодиодах отсутствует нить накаливания, они не расходуют энергию на нагрев, ввиду этого коэффициент полезного действия таких приборов выше на 80–85%. Также велика роль дополнительного оборудования в виде преобразователя с участием транзистора, резистора и высокочастотного трансформатора.
Если аккумулятор фонарика встроенный, то с ним в комплекте обязательно идет и зарядное устройство.
Схема подобного фонаря состоит из одного или нескольких светодиодов, преобразователя напряжения, выключателя и элемента питания. В более ранних моделях фонариков количество потребления энергии светодиодами должно было соответствовать вырабатываемому источником.
Сейчас эта проблема решена при помощи преобразователя напряжения (его также называют умножителем). Собственно, он-то и является главной деталью, которую содержит электрическая схема фонарика.
Схема преобразователя напряжения
При желании сделать такой прибор своими руками особых сложностей не возникнет. Транзистор, резистор и диоды – не проблема. Самым непростым моментом будет намотка высокочастотного трансформатора на ферритовом кольце, который называется блокинг-генератор.
Но и с этим можно справиться, взяв подобное колечко из неисправного электронного пускорегулирующего аппарата энергосберегающей лампы. Хотя, конечно, если не хочется возиться или нет времени, то в продаже можно найти высокоэффективные преобразователи, такие как 8115. С их помощью, при применении транзистора и резистора, и стало возможным изготовление светодиодного фонарика на одной батарейке.
Сама же схема светодиодного фонаря подобна простейшему прибору, и на ней останавливаться не стоит, т. к. собрать ее способен даже ребенок.
Кстати, при применении в схеме преобразователя напряжения на старом, простейшем фонаре, работающем от квадратной батареи в 4.5 вольт, которую сейчас уже не купить, можно будет спокойно ставить элемент питания в 1.5 вольт, т. е. обычную «пальчиковую» или «мизинчиковую» батарею. Никакой потери в световом потоке наблюдаться не будет. Основная задача при этом – иметь хотя бы малейшее представление о радиотехнике, буквально на уровне знания, что такое транзистор, а также уметь держать в руках паяльник.
Принцип действия и схема энергосберегающей лампы
Название – энергосберегающие лампы (ЭЛ), как правило, в большинстве случаев, относится к люминесцентным контактным лампам, которые оснащены так называемым резьбовым цоколем. Мощность таких осветительных ЭЛ может быть разной (от 7 Вт и более). Компактные люминесцентные лампы состоят из таких узлов как:
- Электронный балласт, встроенный в корпус.
- Цоколь.
- Колба с так называемым газообразным наполнением.
Энергосберегающие лампы функционируют по принципу люминесценции. Внутренняя часть колбы таких лампочек, покрывается веществом под названием люминофор. Это вещество может состоять из разных составов, от чего зависит качество исходящего источника света от свечения лампочки, а, следовательно, и ее целевое использование в качестве осветительного устройства. Устройство ЭЛ состоит из таких комплектующих как:
- пусковой конденсатор (отвечает за включение устройства);
- терморезистор (необходим для плавного старта лампы без миганий);
- емкостной фильтр (обеспечивает функционирование осветительного прибора без мерцания);
- плавкий предохранитель (необходим для экстренного отключения устройства, в случае возникновения необходимости, от сети);
- переключающие биполярные транзисторы;
- фильтры (обеспечивают защиту питающей сети от проникновения разнообразных радиопомех).
В трубке ЭЛ установлены два электрода, между которыми при подаче напряжения появляется так называемый дуговой разряд. Сама же колба наполнена небольшим количеством ртути и инертным газом. Это способствует образованию низкотемпературной плазмы, которая потом преобразовывается в ультрафиолетовое излучение, невидимое для человеческого глаза. Люминофор это излучение поглощает, в результате чего появляется освещение.
Схема ЭЛ состоит из питающих цепей, которые приводят в рабочее состояние дроссели, предохранителя, фильтрующего конденсатора, а также диодного моста (состоит из 4 диодов). При подключении лампы, напряжение начинает поступать на мостовые выпрямители через так называемый ограниченный резистор с небольшим сопротивлением.
Затем, фильтрующий высоковольтный конденсатор сглаживает выпрямленное напряжение и благодаря сглаживающему фильтру, подает его на транзисторный преобразователь. Включение этого преобразователя происходит в тот момент, когда уровень напряжения на конденсаторе превышает предельный порог необходимый для открытия транзистора.
схема энергосберегающей лампы
Как подключать ИБП к шуруповерту
Электроинструмент необходимо разобрать, отвинтив все шурупы. Обычно корпус шуруповерта состоит из двух половинок. Далее следует найти провода, которыми двигатель подключается к батарее. Соединить эти провода с выходом ИБП можно с помощью пайки или термоусадочной трубки, вариант со скрутками нежелателен.
Для ввода провода от блока питания в корпусе инструмента необходимо выполнить отверстие
Важно предусмотреть меры, предотвращающие вырывание провода в случае неосторожных движений или случайных рывков. Самый простой вариант – обжать провод внутри корпуса у самого отверстия клипсой из сложенного пополам коротенького отрезка мягкой проволоки (подойдет алюминий)
Имея превосходящие диаметр отверстия размеры, клипса не даст проводу оторваться и выпасть из корпуса в случае рывка.
Как видно, энергосберегающая лампочка, даже отработавшая положенный ей срок, может принести немалую пользу своему владельцу. Собранный на базе ее комплектующих ИБП может с успехом применяться в качестве источника энергии для аккумуляторного электроинструмента или зарядного устройства.
Поделки своими руками для автолюбителей
Ремонт энергосберегающей лампы с чего начать
Самыми распространенными причинами поломки энергосберегающих ламп являются выход из строя электронного балласта и перегорание одной из нитей накаливания. Перед началом работ имеющиеся в наличии лампы нужно разобрать, и определить, чем именно вызвана неисправность лампы. Это делают следующим образом.
Первый шаг — отсоединяем колбу от цоколя. Эту работу необходимо делать очень аккуратно, стараясь не повредить цоколь. Части лампы соединены между собой с помощью защелок, так же как, например, мобильный телефон или пульт ДУ. Лучше для работы использовать отвертку с тонким и широким жалом.
Второй шаг — отсоединяет провода, идущие к нитям накаливания. Из колбы выходят 2 пары проводников — это и есть спирали накаливания. Для того чтобы проверить работоспособность, их нужно отсоединить. Чаще всего они не припаяны, а просто намотаны в несколько витков на проволочные штыри, поэтому проблем с их отсоединением быть не должно.
Ремонт энергосберегающих ламп в первом и втором случаях будет иметь существенные отличия, поэтому нужно ознакомиться с особенностями его проведения.
Неисправность компонентов электронной схемы
Если причиной поломки лампы является электронный балласт, то необходимо выявить все перегоревшие элементы, а также определить, какие детали можно использовать дальше. Для поиска неисправностей электронную плату первым делом тщательно осматривают с обеих сторон и визуально оценивают ее состояние: есть ли какие-либо механические повреждения, сколы, трещины.
Также обращаем внимание на внешний вид ее компонентов, ищем перегоревшие полупроводники, вздувшиеся конденсаторы, следы перегорания обмотки трансформаторов. Если внешний осмотр платы не принес результатов, можно приступать к проверке работоспособности ее основных элементов. Совет: если резистор перегорел, то при снятии провода лучше перекусывать возле его корпуса, чтобы было к чему припаивать новый
Совет: если резистор перегорел, то при снятии провода лучше перекусывать возле его корпуса, чтобы было к чему припаивать новый.
Высоковольтный конденсатор . Этот элемент создает импульс, который инициирует появление разряда в колбе. Его пробой — одна из распространенных причин поломок энергосберегающих ламп. Выявить его неисправность можно даже без прозвона: при такой поломке лампа не загорается, а в районе электродов наблюдается свечение, вызванное разогревом нитей накаливания.
Мнение эксперта It-Technology, Cпециалист по электроэнергетике и электронике Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
Как переделать энергосберегающую лампу для работы с обычной люминесцентной Лампа действительно яркая, инструментальных замеров я не проводил, но визуально светит ярче чем 11 и 12 ваттки того же и аналогичных производителей. Спрашивайте, я на связи!
