Положения, регламентирующие правила установки дорожных ограждений
В качестве основного нормативно-правового акта, регламентирующего предписания в части установки оградительных элементов, необходимо рассматривать обновленный национальный стандарт Российской Федерации ГОСТ 52289-2004. Согласно данному документу:
- устройство должно отвечать требованиям к уровню удерживающей способности, прогибу, рабочей ширине и минимальной высоте. Значение уровня удерживающей способности, зависящего от степени сложности дорожных условий для автомобильной трассы, мостов и городских дорог, улиц, мостов выбирают из таблицы;
- минимальные уровни удерживающей способности ограждающих конструкций, которые устанавливаются на съездах пересечений и примыканий в разных уровнях дорог берут из табличного материала;
- минимальная высота ограждения определяется по таблице;
- определяется величина прогиба барьерного ограждения, монтируемого в районе обочины, и размер рабочей ширины;
- регламентируется место установки барьерного и парапетного ограждений относительно: бровки земляного полотна и стойки барьерного ограждения в одном случае и бровки земляного полотна и ближнего края парапетного ограждения (кромки проезжей части и лицевой поверхности балки ограждения или до ближнего края парапетного ограждения) во втором случае;
- определяется место установки и высота световозвращателей, удерживающих и ограничивающих пешеходных ограждений;
- упорядочивается район монтажа сетчатых и решетчатых ограждений, предотвращающих выход животных на проезжую часть шоссе, проложенных вдоль заповедников и пастбищ.
Строительство и эксплуатация шоссейной трассы в обязательном порядке должны предусматривать сооружение элементов дорожной инфраструктуры. При этом устройства дорожной инфраструктуры просто обязаны быть безопасными и для транспортного средства, и для водителя, и для пассажиров, и для пешеходов на тротуарах. То есть даже если и случилась аварийная ситуация в районе автомагистрали, то защита участников дорожного движения должна соблюдаться беспрекословно.
Ограждение территории земельного участка и закон
Нормы устройства ограждений, равно как и застройки земель, оговорены в Своде правил (далее СП) СП 53.13330.2011 СНиП 30-02-97* «Планировка и застройка территорий садоводческих (дачных) объединений граждан, здания и сооружения» с изменениями, внесенными Сводом правил СП 53.13330.2019 «Планировка и застройка территории ведения гражданами садоводства. Здания и сооружения». Требования и нормативы этих документов распространяются должны выполняться и собственниками индивидуальных участков.
Согласно СП, территория, как правило, должна иметь ограждение. Разрешается не делать этого, если земля ограничена естественными препятствиями. Такими могут быть река, ручей, небольшой овраг и другие естественные преграды. Однако, ограждение территории не может заменяться искусственными рвами, канавами, протоками, земляными валами.
Высота ограды на границе с соседями должна находиться в пределах 1,2-1,8 м. При этом само полотно должно быть сделано из сетки или решетки, чтобы обеспечить необходимое светопропускание. А вот со стороны улиц и проездов допускается делать глухой забор.
Забор из профлиста
Норматив для ширины ворот устанавливается только при въезде на территорию садоводческого объединения. Въезд на свой участок каждый волен делать любой ширины. Никаких норм для этого нет. Однако рекомендуемая ширина ворот при въезде на участок – не менее 4 метров. Тогда даже с узкого проулка внутрь сможет въехать грузовой автомобиль.
Расчет количества сетки для ограды
Перед строительством забора нужно заранее определить, сколько столбов, погонных метров материала понадобится. Для этого стоит учесть такие моменты:
Рассчитывать метраж рабицы следует исходя из общей длины ограды
Чаще всего сетку принято поставлять в рулонах по 10 м.
Количество опор определяется по такому же принципу, но важно учесть и дистанцию между ними. Она не должна превышать 2‒2,5 м
Причем это правило действует независимо от способа крепления сетки.
В натяжном варианте конструкции длина проволоки равна двум длинам будущего забора.
При секционной сборке, чтобы рассчитать длину профильного уголка, необходимо периметр рамки умножить на количество секций.
Схема монтажа столбов и крепления сетки.
Средняя цена на неоцинкованную рабицу размерами 50*50*2 мм стартует от 45 руб. за 1 кв. м, оцинкованную ‒ от 56 руб. за 1 кв. м, с полимерным покрытием ‒ 220 руб. за 1 кв. м.
Монтаж колючей проволоки
Изгородь может быть выполнена полностью из колючей проволоки либо дополнять готовый забор. Первый способ хорошо подходит для ограничения территорий под пастбища для скота или временных заборов, второй вариант чаще применяю для надежной охраны частной территории, а также промышленных зданий, складов и прочих особо охраняемых объектов.
Виды кронштейнов для крепления проволоки Егоза
В зависимости от типа ограды и вида Егозы используются различные крепления и кронштейны из стали. С их помощью монтаж колючей изгороди существенно упрощается. Крепление к опорным столбам осуществляется с использованием сварки или саморезов.
Прямой кронштейн. Предназначен для крепления проволоки в несколько рядов и установки спиральных барьеров. Прямой кронштейн можно заменить, используя верхнюю часть опорного столба, которая должна возвышаться над забором;
Так выглядит прямой кронштейн для монтажа колючей проволоки
- Г-образный кронштейн. Используется для установки колючей ленты в несколько рядов. Кронштейн с натянутыми линиями проволоки располагается под углом во внешнюю или внутреннюю сторону ограды. На Г-образный кронштейн также можно подвешивать объемную спиральную ленту;
- Y-образные кронштейн. Используется для монтажа объемных спиралей или установки рядов колючей ленты;
- Полукруглый кронштейн. Может быть установлен прямо или с наклоном к земле, удобен для крепления спиральных барьеров безопасности.
Установка забора из колючей проволоки
Для монтажа колючей изгороди требуется определенная сноровка и аккуратность.
Монтаж колючей проволоки на бетонный забор
Если не прибегать к услуге специалистов, нужно особое внимание уделить технике безопасности и заранее подготовить все необходимое для работы
- Защитная одежда. Для монтажа колючей ограды понадобится плотная одежда. Особенно тщательно нужно защитить руки и запястья: колючая лента способна даже перерезать вены. Для этой цели подойдут толстые краги для сварочных работ;
- Кронштейны и сварочный аппарат;
- Скобы и монтажные клещи для них;
- Егоза и стальная проволока-протяжка.
Этапы установки СББ по забору
- Монтаж кронштейнов. На столбы приваривается или прикручивается анкерными болтами подходящее крепление.
- Установка протяжки. Между кронштейнами натягивается простая оцинкованная или колючая проволока, которая будет служить опорой для спиральной конструкции и не позволит ей провисать. Протяжка должна быть туго натянута, для этого желательно использовать какой-нибудь натяжной механизм, например, лебедку. В зависимости от диаметра спирали устанавливают от одного до трех рядов проволоки.
- Растягивание СББ. Очень аккуратно спиральный барьер растягивается с необходимым количеством спиралей на метр. Рекомендовано оставлять 5-6 витков на один погонный метр.
- Крепление колючей проволоки. С помощью скоб и клещей Егоза крепится к натянутой проволоке и кронштейнам.
Монтаж спирального барьера по земле
Для установки колючего забора по земле лучше использовать спирали большего диаметра в 2-3 ряда.
Начало установки колючей проволоки по земле осуществляется так же, как и при монтаже обычного забора. Устанавливаются столбы с шагом 2,5–3 м и бетонируются. В качестве опорных столбов используются металлические трубы. Сечение может быть даже самым маленьким. Проволока протягивается в зависимости от способа установки колючего барьера. Егоза монтируется на несущую проволоку и закрепляется скобами.
Внешний вид и конструкция ограды из колючей проволоки
Колючая проволока, а особенно ее новые разновидности в виде спиральных барьеров Егоза, — отличный способ быстро и недорого защитить дачный участок от вторжения. Любой забор, даже самый непрочный, можно превратить в опасное препятствие на пути злоумышленников.
Это интересно: Вязальная проволока для работы с арматурой: познаем во всех подробностях
СББ “Егоза” спиральный барьер безопасности
СББ Егоза – это спираль, навитая из АКЛ или из АСКЛ. Соседние витки спирали скреплются скобами, в пяти (или более) равноудаленных точках по окружности, таким образом, повышаются защитные свойства спирали. СББ Егоза нельзя перекусить, прижать, преодолеть.
Стандартное исполнение СББ “Егоза
На рисунке изображен СББ Егоза-900 в рабочем (растянутом) положении. Витки СББ скреплены скобами в пяти равноудаленных точках по окружности, расстояние между соседними скобами – 400 мм, в одном погонном метре СББ содержится 5 витков. Такая схема монтажа наиболее оптимальна с точки зрения разумного расходования материалов.
Гарантийный срок эксплуатации-16 лет.
Скрепление визиток СББ с помощью скоб
Обращаем Ваше внимание, что скрепление витков проволокой менее 3 мм значительно снижает защитные свойства Егозы, т.к. скобу из тонкой проволоки легче перекусить или разогнуть голыми руками. Скоба из ленты толщиной 1,5 мм Скоба из проволоки диаметром 3 мм
Скоба из ленты толщиной 1,5 мм Скоба из проволоки диаметром 3 мм
Скоба из ленты толщиной 1,5 мм Скоба из проволоки диаметром 3 мм
Применяемые материалы
Проволока-основа: Проволока диаметром 2,5 мм пружинная ГОСТ 9389 (марка 65г) или оцинкованная ГОСТ 7372-79.
Лезвия-шипы: Лента оцинкованная ГОСТ 3559-75 или ГОСТ 14918-80. Толщина 0,5-0,55 мм.
Скобы: Проволока диаметром 3,0 мм, оцинкованная или лента толщиной 1,5 мм, шириной 10 мм, оцинкованная.
Пример условного обозначения СББ при заказе
………………………………………………………………………………………………………………………………………………………………………..
СББ / 600 / 15 / 5 / 3 АКЛ ОЦ
Спиральный Диаметр Длина Количество Кол-во проволока- Барьер витка-600 мм бухты-15 м витков в скоб-точек -основа Безопасности одном крепления армированная погонном витков по колючая метре окружности лента изделия-3 шт. оцинкованная ГОСТ 7372-79
………………………………………………………………………………………………………………………………………………………………………..
Таким образом, СББ Егоза-600/15/5/3 АКЛ ОЦ – означает: спиральный барьер безопасности (СББ) Егоза с диаметром витка – 600 мм; в одной бухте содержится 15 погонных метров СББ; в одном погонном метре СББ содержится 5 витков; количество точек креплений соседних витков – 3 шт.; СББ выполнен из ленты АКЛ; все материалы оцинкованы.
Номенклатура изделий
ООО «Егоза» производит колючую проволоку различных диаметров.
Наиболее востребованные позиции это:
СББ Егоза-500/15/5/3 АКЛ ОЦ СББ Егоза-600/15/5/3 АКЛ ОЦ СББ Егоза-900/15/5/5 АКЛ ОЦ СББ Барс-1700/12,5/5/11 АСКЛ ОЦ
По требованию Заказчика наша компания изготовит СББ любого диаметра, плотности (количества витков в 1 п/м) и длины бухты.
Общая номенклатура спиральных барьеров безопасности
| Условное наименование ПКЕ | Диаметр намотки бухты, мм | Длина бухты в рабочем состоянии, п.м | Количество витков в одном п.м. | Кол-во соединений по окружности витков, шт | Диаметр проволоки основы, мм | Кол-во витков в бухте, шт | Высота изделия в рабочем положении, мм |
| СББ Егоза-400/15/5/3 | 400 | 15 | 5 | 3 | 2,5 | 75 | 390 |
| СББ Егоза-400/15/6/3 | 400 | 15 | 6 | 3 | 2,5 | 90 | 390 |
| СББ Егоза-400/15/7/5 | 400 | 15 | 7 | 5 | 2,5 | 105 | 395 |
| СББ Егоза-450/15/5/3 | 450 | 15 | 5 | 3 | 2,5 | 75 | 440 |
| СББ Егоза-450/15/6/3 | 450 | 15 | 6 | 3 | 2,5 | 90 | 444 |
| СББ Егоза-400/15/7/5 | 450 | 15 | 7 | 5 | 2,5 | 105 | 448 |
| СББ Егоза-500/15/5/3 | 500 | 15 | 5 | 3 | 2,5 | 75 | 480 |
| СББ Егоза-500/15/6/3 | 500 | 15 | 6 | 3 | 2,5 | 90 | 485 |
| СББ Егоза-500/15/7/5 | 500 | 15 | 7 | 5 | 2,5 | 105 | 490 |
| СББ Егоза-550/15/5/3 | 550 | 15 | 5 | 3 | 2,5 | 75 | 520 |
| СББ Егоза-550/15/6/3 | 550 | 15 | 6 | 3 | 2,5 | 90 | 525 |
| СББ Егоза-400/15/7/5 | 550 | 15 | 7 | 5 | 2,5 | 105 | 530 |
| СББ Егоза-600/15/4/3 | 600 | 15 | 4 | 3 | 2,5 | 60 | 540 |
| СББ Егоза-600/15/5/3 | 600 | 15 | 5 | 3 | 2,5 | 75 | 550 |
| СББ Егоза-600/15/6/5 | 600 | 15 | 6 | 5 | 2,5 | 90 | 556 |
| СББ Егоза-600/15/7/5 | 600 | 15 | 7 | 5 | 2,5 | 105 | 562 |
| СББ Егоза-600/25/5/3 | 600 | 25 | 5 | 3 | 2,5 | 126 | 550 |
| СББ Егоза-650/15/4/3 | 650 | 15 | 4 | 3 | 2,5 | 60 | 600 |
| СББ Егоза-650/15/5/3 | 650 | 15 | 5 | 3 | 2,5 | 75 | 605 |
| СББ Егоза-650/15/6/5 | 650 | 15 | 6 | 5 | 2,5 | 90 | 612 |
| СББ Егоза-650/15/7/5 | 650 | 15 | 7 | 5 | 2,5 | 105 | 618 |
| СББ Егоза-750/25/4/3 | 750 | 25 | 4 | 3 | 2,5 | 100 | 690 |
| СББ Егоза-750/15/5/5 | 750 | 15 | 5 | 5 | 2,5 | 75 | 700 |
| СББ Егоза-750/25/5/5 | 750 | 25 | 5 | 5 | 2,5 | 126 | 700 |
| СББ Егоза-900/25/3/3 | 900 | 25 | 3 | 3 | 2,5 | 75 | 820 |
| СББ Егоза-900/15/4/3 | 900 | 15 | 4 | 3 | 2,5 | 60 | 835 |
| СББ Егоза-900/15/5/5 | 900 | 15 | 5 | 5 | 2,5 | 75 | 850 |
| СББ Егоза-900/25/5/5 | 900 | 25 | 5 | 5 | 2,5 | 126 | 850 |
| СББ Егоза-950/25/3/3 | 950 | 25 | 3 | 3 | 2,5 | 75 | 890 |
| СББ Егоза-950/15/4/3 | 950 | 15 | 4 | 3 | 2,5 | 60 | 900 |
| СББ Егоза-950/15/5/5 | 950 | 15 | 5 | 5 | 2,5 | 75 | 900 |
| СББ Егоза-950/25/5/5 | 950 | 25 | 5 | 5 | 2,5 | 126 | 900 |
Общие положения
Местами производства работ на территории дороги являются зоны: обочины, проезжие части, мосты, разделительные полосы, откосы земляного полотна, дорожки для велосипедистов и пешеходов и иные работы, требующие изменения движения пешеходных потоков, велосипедных и транспортных.
Перед началом работ необходимо определиться с пропуском машин, велосипедов и пешеходов, порядком их движения на участках выполнения дорожных действий для безопасности участников дорожного потока и лиц, занятых в производстве.
Зоны производства работ оснащаются техническими средствами организации движения на дороге, направляющими и ограждающими элементами.
В период строительства дороги, ее реконструкции и капитального ремонта, для оснащения мест, где ведутся работы, используют:
- временную разметку проезжей части;
- временные дорожные знаки;
- средства сигнализации;
- дорожные устройства;
- направляющие устройства и ограждающие.
Место временного изменения движения подразделяется на пять зон:
- Зона предупреждения.
- Зона отгона.
- Далее идет продольная буферная зона.
- Рабочая зона.
- Зона возвращения.
Работы проводятся в соответствии с установленной схемой движения и ограждения территории, где проводятся дорожные работы. Несоблюдение схемы, а также применение поврежденных технических средств недопустимо.
Установку требуемых средств проводят перед самым началом работ в следующей последовательности:
- Дорожные знаки.
- Дорожные светофоры.
- Далее идет дорожная разметка.
- Направляющие устройства.
- Ограждающие устройства.
Достоинства и недостатки

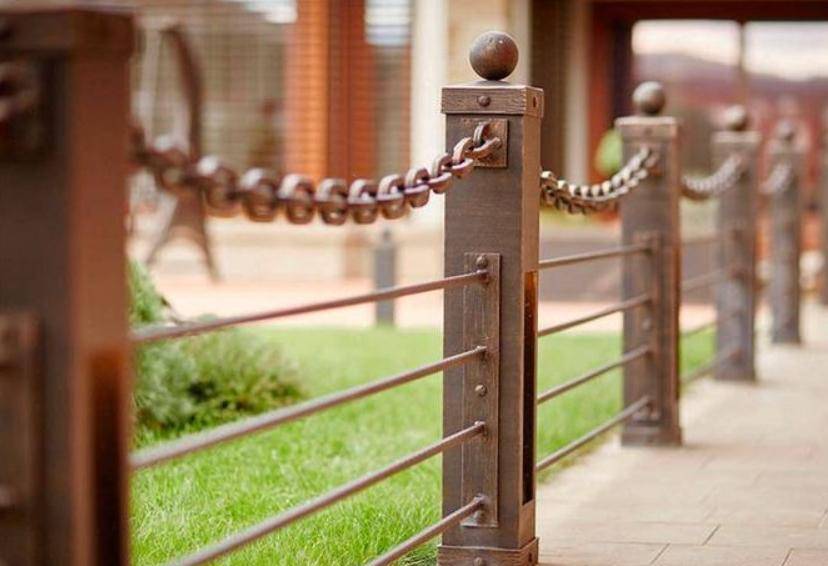

Достоинства цепных ограждений:
- высокая прочность, надежность;
- отсутствие зависимости от внешних условий — цепи свободно переносят жару и холод, воздействие влаги, действия вандалов;
- существуют автоматические цепные ограждения, позволяющие не выходить из автомобиля во время проезда через ворота;
- простота установки, высокая ремонтопригодность;
- пожарная безопасность (есть пластмассовые цепи, которые в этом отношении не столь эффектны);
- долговечность. Если за цепью хоть немного ухаживать, срок ее службы может исчисляться многими десятилетиями;
- доступная, даже низкая стоимость;
- высокие декоративные качества.
Недостатки:
- подобный барьер не является преградой для людей или животных. Он полностью эффективен только для автомобилей;
- ограждение не способно исключить возможность обзора охраняемой территории;
- в качестве защиты от любых действий цепи не дают никакого эффекта.
Разумеется, преимуществ у такого ограждения много и каждый решает сам, какую именно цепь для оформления ограждения он выберет
Важно! Недостатки подобных ограждений очевидны, но на выбор они не влияют. Цепи в качестве барьеров используются только в определенных условиях, их сборка производится осознанно и с определенной целью
Поэтому, когда принимается решение об установке подобных заборов, их недостатки не имеют практического значения.
Особенности монтажа
Цепное ограждение достаточно просто в монтаже. Основным этапом является установка вертикальных опор, обладающих достаточной прочностью и устойчивостью. Эта процедура проходит в обычном порядке:
- производится разметка линии установки ограждения и разбивка ее на равные отрезки;
- на отмеченных точках установки столбов делаются гнезда. Их можно изготавливать с помощью мини-трактора с бурильной установкой или вручную, обычным садовым буром;
- в гнезда погружают свернутый в трубку рубероид (должно быть не менее 2 слоев), после чего опускают столбы из отрезков стальных труб. Производят заливку бетона и выдерживают несколько дней, пока он не затвердеет в достаточной степени;
- верхушки труб подрезают, чтобы они были на одной линии по высоте. Затем приваривают к ним петли для соединения со звеньями цепи. В процессе первичной установки лучше всего сразу отмерять отрезки цепи нужной длины и крепить их к столбам;
- столбы отделывают кирпичной кладкой, обкладывают натуральным камнем или оформляют любым другим способом.

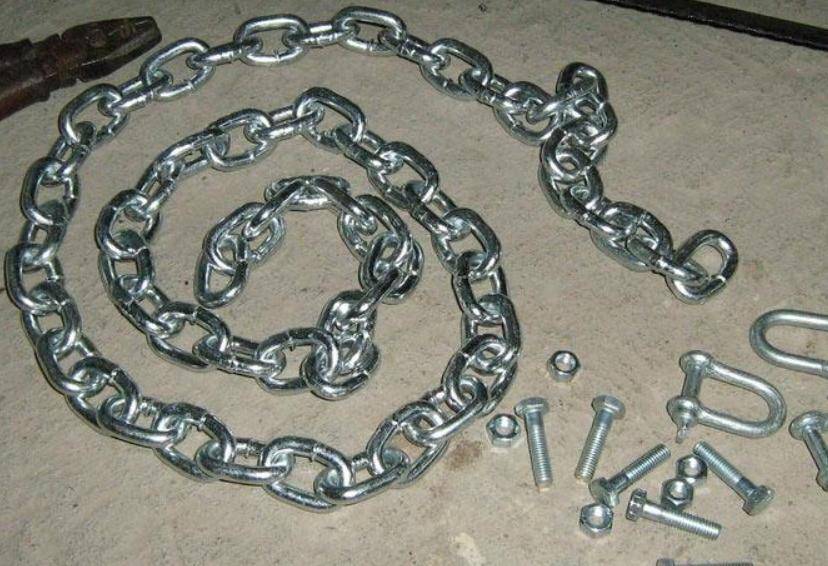

Без обработки цепь может быстро поржаветь
Забор-жалюзи
Достойной альтернативой классическим оградам является забор-жалюзи из металлического профиля, который также можно заказать у нас. Ограждение защищает от посторонних взглядов, хорошо пропускает солнечный свет и обеспечивает циркуляцию воздуха.
Плюсы:
- Возможность выбора расстояния между ламелями, для увеличения/уменьшения просветов.
- Простой монтаж.
- Полная приватность с внешней стороны, частичный обзор со стороны двора.
- Устойчивость к ветровой нагрузке.
- Изоляция от шума – особая форма создает «экран», благодаря которому звуковые волны рассеиваются.
- Забор выглядит современно и нестандартно.
Недостатком такой конструкции является то, что горизонтальный забор больше подвергается загрязнению. В отличие от обычного профлиста, за подобное ограждение придется заплатить дороже.
Заграждения из колючей проволоки
«Колючка» является серьезным препятствием для быстрого проникновения на объект, в силу того, что замедляет действия незваного гостя, заставляя его тратить время на распутывание зацепившихся элементов одежды или снаряжения. Также может наносить рваные раны (зависит от типа колючей проволоки, об этом ниже) легкой и средней степени тяжести.
Да и подготовленный злоумышленник, балансируя на заборе с кусачками, потратит гораздо больше времени, увеличив шансы обнаружения его патрулём или дозорным, выставленным в вашем лагере или на объекте. Совсем не то же самое, что сигануть через забор, затаившись в кустах под покровом ночи уже спустя мгновение.
История возникновения
Впервые колючка была применена для ограждения фермы с крупным рогатым скотом — животные даже не пытались преодолеть данное препятствие.
Ограждение из колючей проволоки довольно легкое в монтаже, и для его установки достаточно лишь опоры и самой проволоки. В связи с этим в США ей ограждались огромные территории, и это дало сильный толчок в развитии животноводства.
Как и всё полезное, колючую проволоку вскоре стали применять и против людей. Она идеально подходила для ограждения земельных участков и предприятий, куда был запрещен доступ посторонних людей.
Говорить о том, что колючка очень хорошо зарекомендовала себя в военное время излишне. Любые блокпосты и фортификации обязательно обносились колючими заграждениями.
Один из видов колючей проволоки на армейском жаргоне звучит как «спотыкач», он представляет собой много рядов (обычно, 5-7) вбитых в землю колышек на высоте 25-50 сантиметров, между которыми проходит 2-4 нити колючей проволоки. Ряды уходят в глубь на 5 и более метров.
Спотыкач используется для замедления прохода пехоты, а также снижает наступательную способность атакующей стороны. Согласитесь, вести прицельный огонь и наблюдать за полем боя, проползая под дерущей кожу и цепляющейся за разгрузку колючей проволокой почти невозможно. А колья высотой 25 см и вовсе делают невозможным проникновение под проволокой.
Затраты на сооружение ограждения вида «спотыкач»:
На 100 погонных метров заграждения требуется: 1) Трудозатраты — 120 чел/час. 2) Расход материалов: колючей проволоки 20 мотков, кольев длиной 0.75м. диаметром 5-11 см. — 350 шт, скоб проволочных 15 кг.
Колючая лента
Колючая лента была изобретена в германии, как альтернатива дефицитной проволоке, и снискала большую популярность на военных объектах. Позже ленту стали комбинировать с проволокой, то есть снабжали проволоку чрезвычайно острыми лезвиями.
В отличии от колючей проволоки, лента наносила больший урон, и для диверсанта без инструментов было не редкостью погибнуть от потери крови, пытаясь проникнуть сквозь многочисленные круги-спирали колючей ленты.
Колючая проволока своими руками
Для изготовления колючей проволоки может послужить любой металлический трос, по типу такого который используется несущим в высоковольтных линиях передач, либо другие куски прутьев.
Прутья откусываются под углом с обоих сторон, нам ведь нужен острый конец. Для одной колючки нам понадобятся две острых заготовки длиной 10-15 сантиметров:
В тисках зажимаем стальной уголок с полками, например 15-20 миллиметров, и с краю одной из полок просверливаем отверстие диаметру равное двум диаметрам проволоки. Два шипа, сложенные так, что один выдвинут относительно другого (для того, чтобы после загиба колючка имело острые концы одинаковой длинны), закладывают в отверстие в уголке и наворачивают на приложенные по уголку две жилы.
Для того, чтобы облегчить работу по загибу, используем рычаг, например, металлическую трубку, с подходящим внутренним диаметром (также равным двум диаметрам проволоки или чуть больше).
При размещении колючей проволоки на заборе, необходимо сделать отвес в наружную сторону (ту, с которой ожидаем проникновение), чтобы усложнить задачу противнику:
