Бетонные винтовые лестницы и не только: особенности конструкций

Крыльцо из бетона – как сделать ступеньки

Применение арматурного каркаса повышает прочность бетонного массива, способствует увеличению срока использования. Изготавливая ступени, соблюдайте приведенную последовательность действий:

• Нарежьте арматурные прутки на куски, соответствующие размерам входной конструкции.
• Свяжите стальные заготовки отожженной проволокой, обеспечив надежность силовой решетки.
• Произведите укладку камня, строительных отходов, уменьшающих объем заливаемого бетона.
• Подготовьте в бетоносмесителе рабочую смесь, руководствуясь при замесе стандартной рецептурой.
• Постепенно заливайте бетонную смесь в опалубку по уровням, начиная заливку с нижнего яруса.
• Утрамбуйте залитый бетон глубинным вибратором для ликвидации воздушных включений.
• Разровняйте поверхность бетона, контролируя с помощью строительного уровня отсутствие уклонов.
• Обеспечьте неподвижность опалубочной конструкции с твердеющим раствором в течение 10-14 суток.
• Смачивайте поверхность массива небольшим количеством воды для поддержания необходимой влажности.
• Укройте залитый массив полиэтиленовой пленкой, надежно защищающей от испарения влаги.
• Демонтируйте опалубочные элементы после окончательного завершения процессов гидратации бетона.

Эта операция завершает черновую стадию работ, предшествующую финишной отделке.

Разровняйте поверхность бетона, контролируя с помощью строительного уровня отсутствие уклонов

Виды бетонных винтовых лестниц

Конструкции имеют три варианта исполнения:

• Гладкоподшитые. Основной признак данных изделий — гладкая нижняя поверхность, формируемая с помощью листового материала (ОСП плиты либо фанеры). Этот вид наиболее простой, его доступно сооружать самостоятельно, из-за чего именно он будет далее рассматриваться при описании монтажных действий. Нижнюю сторону несложно после установки изделия отделать — для этого используют шпаклевку, а затем поверхность красят.
• Двойной каркас. Такие конструкции дублируют нижней поверхностью контуры ступеней. Изделие выглядит изящно, из-за чего его предпочитают многие дизайнеры. Но изготовление этого варианта более сложное, поэтому для винтового исполнения применяется редко.
• Тетивы с косоурами. Эти элементы конструкции получили такое наименование по аналогии с металлическими либо деревянными изделиями. Подобные виды маршей выполнить чрезвычайно сложно, хотя смотрятся они невероятно эффектно. При наличии боковой тетивы удается сооружать открытые конструкции, лишенные закрытого пространства под ступеньками.

Виды бетонных винтовых лестниц

Все многообразие лестниц из бетона можно разделить на следующие виды:

• Гладкоподшитые. Отличительной чертой таких конструкций является гладкий нижний край, от чего и происходит их название
• Двойной каркас. У этого типа, в отличие от предыдущего, низ, является ступенчатым, «отзеркаливая» верх. Такие конструкции тяжелее и требуют больше материала, зато более прочны и интересны с точки зрения дизайна.

Конструкции не тетивах и косоурах. Тетивы и косоуры несвойственные элементы конструкций бетонных лестниц, сложность изготовления возрастает многократно, зато позволяют делать «прозрачные» конструкции без подступенков. От тяжеловесности бетона не остается и следа. Особой визуальной легкостью отличаются конструкции на одном косоуре – центральном, либо смещенном.

Бетонная винтовая лестница своими руками

Хоть выше уже говорилось о сравнительной дешевизне бетонных конструкций, услуги наемных специалистов вместе с материалами скорее всего перевалят за отметку $1000, поэтому многие берутся за изготовление бетонной винтовой конструкции своими руками.

Проще всего своими руками изготовить монолитную винтовую гладкоподшитую лестницу. Примерный порядок работ при ее изготовлении будет таким:

• Составление проекта и расчет конструкции.
• Изготовление опалубки. Это самый трудоемкий и ответственный этап работ. Опалубка изготавливается их пиломатериалов: подпорки – из прочного бруса, боковые поверхности – из досок, криволинейные поверхности (например, закругленные края ступеней) – из фанеры. Доски и фанера могут заметно коробиться от влаги, поэтому если эти материал предполагается использовать многократно, их следует защитить гидроизолирующим материалом – толем или рубероидом. Для соединения частей опалубки между собой используются саморезы.

Особое внимание следует уделять палубе опалубки – эта часть будет испытывать на себе и передавать подпоркам массу бетона. Разрыв палубы приведет к разливу потере большого количества бетона

Также следует усилить доски, формирующие ступени. Особенно это касается досок в нижней части опалубки, так как они будут испытывать при заливке повышенную нагрузку.

• Производится закладка (вязка) арматуры. Для армирования конструкции используется стержень диаметром 12 мм. Поперечные стержни укрепляются в стены для создания связи лестницы с конструкцией здания. Арматура укладывается в виде решетки с ячейкой размером около 20см. Стержни арматуры связываются проволокой для того, чтобы избежать их смещения вовремя заливки. Для облегчения этой операции используйте специальный крючок.
• Во время заливки сначала нужно полностью залить две-три нижние ступени и дать им полностью просохнуть. Это поможет избежать вытекания жидкого бетона.

Сразу после заливки каждой ступени бетон в ней нужно «пошевелить» куском арматуры или любой достаточно прочной палкой, для того, чтобы выпустить пузыри воздуха, который может скопиться в полостях.

• В процессе засыхания бетону придается вибрация с помощью вибромашины. Это позволяет окончательно устранить все возможные полости. «Сползающий» бетон снова перераспределяется наверх.
• После окончательного высыхания бетона опалубка снимается.
• Ступени шлифуются для придания им окончательного либо пригодного для дальнейшей отделки вида.

Период полного высыхания бетона составляет около двух недель. В это время пользоваться лестницей нельзя. Если на верхних этажах продолжаются работы, необходимо предусмотреть альтернативные пути доступа. Более подробно все этапы работ отображены на фото и видео.

Монтаж бетонной винтовой лестницы

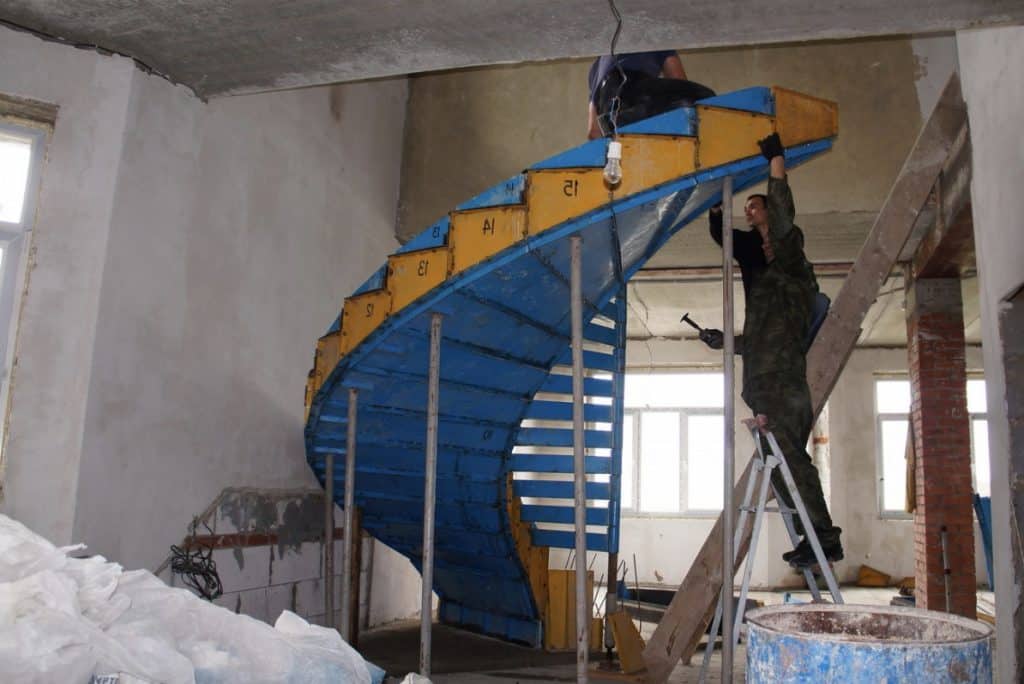

Опалубка для винтовой бетонной лестницы будет задачей первого этапа работ. Необходимо, согласно проекту, установить все ее элементы, надежно закрепив и выверив горизонтальность и вертикальность с помощью водяного или лазерного уровня. Доски, из которых изготавливается опалубка, должны быть ровными и гладкими, иначе на лестнице останутся видимые изъяны.

Особенно надежного крепления требуют подпорки из бруса. Они предназначены для удерживания большой массы раствора, поэтому должны соответствовать назначению.

После подготовки опалубки необходимо своими руками положить на место арматуру, связав ее проволокой в узлах. Далее остается подготовить раствор по обычной технологии. Смесь песка, цемента, воды и добавок необходимо тщательно вымешать, чтобы не оставалось комков.

Следующий этап – заливка бетонного раствора, его выравнивание и уплотнение. Начинать необходимо с верхней площадки, на которую будет опираться лестница, а ступеньки заливать целесообразнее сначала снизу.

Отделка станет возможной не ранее, чем через две недели после заливки бетона. За это время раствор подсохнет и конструкция обретет окончательные прочностные характеристики.

На видео весь процесс монтажа винтовой бетонной лестницы показан подробно и с комментариями.

Как построить винтовую лестницу своими руками

Винтовую лестницу можно построить самостоятельно или приобрести уже готовую сборную конструкцию. Очень распространены сборные металлические лестницы с центральным столбом. Глубина проступи в них уже рассчитана, а ступеньки, гильзы, больцы выполнены на заводе из качественных материалов. Такой элемент интерьера станет настоящим украшением любого помещения. Простота сборки конструкции не даст потратить на работу слишком много времени, особенно если при ее изготовлении воспользоваться готовыми чертежами.

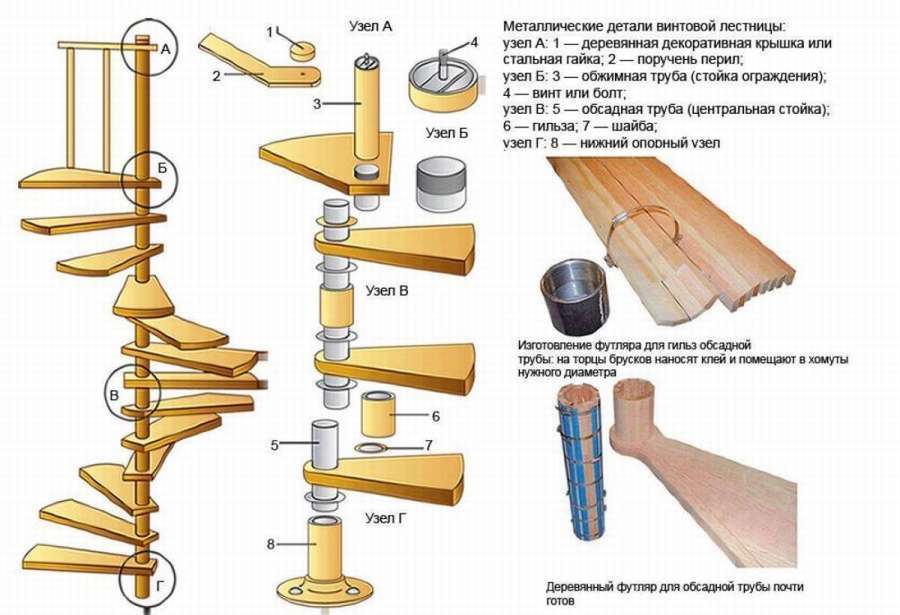

Сборка винтовой лестницы на центральном столбе своими руками, как описано ранее, также не причинит больших хлопот, если заранее произвести расчеты и позаботиться о наличии всех необходимых материалов. Конечно, обязательно нужна будет сварка.

Монтаж модульного сооружения на косоуре также не займет больших временных затрат. Чтобы получить прочный несущий элемент, нужно собрать единую конструкцию из отдельных секций, которые закрепляются между собой и образуют один косоур. Для укрепления под каждую четвертую ступень подставляется опора в виде стойки. После сборки всех элементов закрепляются деревянные ступени. Они монтируются с помощью саморезов и между собой соединяются металлическими трубами с фланцами.

Винтообразные лестницы на двух косоурах можно выполнить своими руками, сделав каркас со ступеньками. Для сборки такой конструкции необходимо подготовить профиль из металла с прямоугольным сечением, из которого вырезать детали, равные высоте подступенков и ширине ступеней. Полученные детали соединить между собой сваркой таким образом, чтобы в итоге получить каркас в виде двух спиральных лесенок.

Чтобы получить винтовую лестницу, готовую к эксплуатации, нужно установить на каркас деревянные ступени, которые закрепить при помощи саморезов, и ограждения. Перила из металла можно приварить к металлическому каркасу или закрепить вдоль стены. Высоту ограждения обычно делают не меньше 90 см, а расстояние между стойками – 60 см. Это пространство закрывают панелями или сваренными между собой металлическими перегородками.

Если металлический каркас не будет скрыт декоративным элементами, а станет элементом интерьера, предварительно стоит основательно проработать все швы, чтобы они стали незаметными после грунтовки и покраски.

Материалы и инструменты для укладки плитки

Для облицовки крыльца вам понадобятся следующие материалы:

1. Плитка двух цветов (для ступеней и подступенков) + декор для плинтуса.
2. Клеевой раствор для плитки (мешок 25 кг).
3. Фуга для заполнения швов (в тон основной плитке).
4. Монтажный скотч.
5. Цемент для выравнивания изъянов основания.

Инструменты:

1. Болгарка для резки плитки с алмазным диском.
2. Уровень для контроля ровной плоскости.
3. Веревка для разметки.
4. Ведро или иная емкость для замешивания клеевого раствора.
5. Дрель с насадкой «миксер» для перемешивания клея.
6. Зубчатый шпатель для нанесения клея на плитку.
7. Резиновый шпатель для заполнения фугой межплиточных швов.
8. Губка для смывания излишков фуги с плитки.
9. Строительный карандаш для разметки.
10. Крестики для укладки между плитками и клинышки из пластика для подступенков.
11. Армирующая сетка для выравнивания кривизны подступенков.

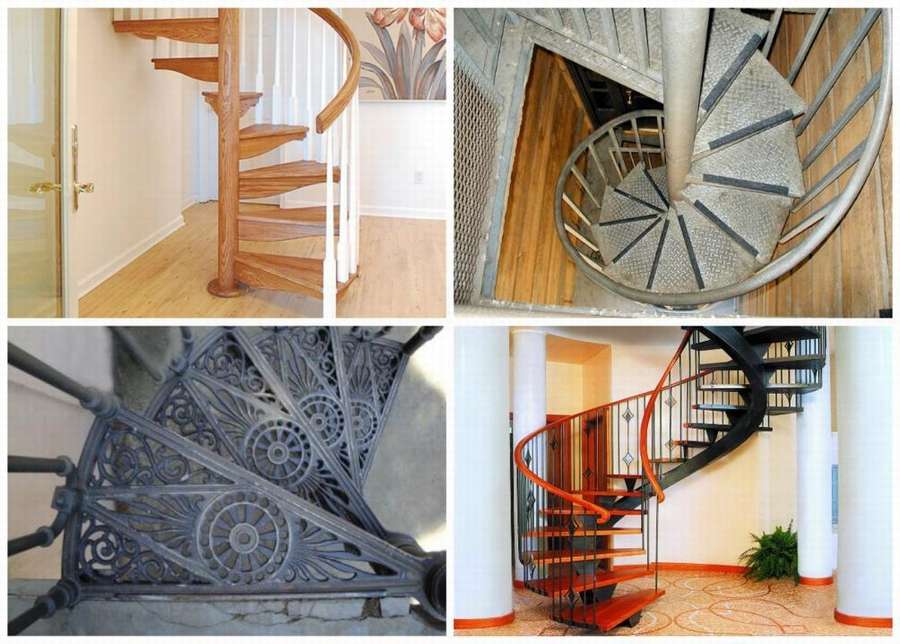

10 вариантов ступенек для винтовой лестницы: примеры изготовления

Винтовые лестницы, это как лестницы в небо, или, на худой конец, в сказку. И такие лестницы можно встретить в домах, где не так много места, чтобы развернуться большой широкой лестнице. В таких случаях отлично выручит винтовая лестница, которая поможет вознестись на второй этаж или на чердачное помещение. И здесь есть немало вариантов, какие могут быть сами лестницы и ступеньки на них.

Такие ступеньки выглядят как веер, они насаживаются одна на другую, немного сдвигаясь с каждой ступенькой в сторону, и таким образом закручиваются по часовой стрелке и ведут вас наверх.

Немного другой вариант тупенек, но также происходит крепление ступеньки на центральный столб, и снаружи конструкция укреплена еще и необычной конструкцией перил.

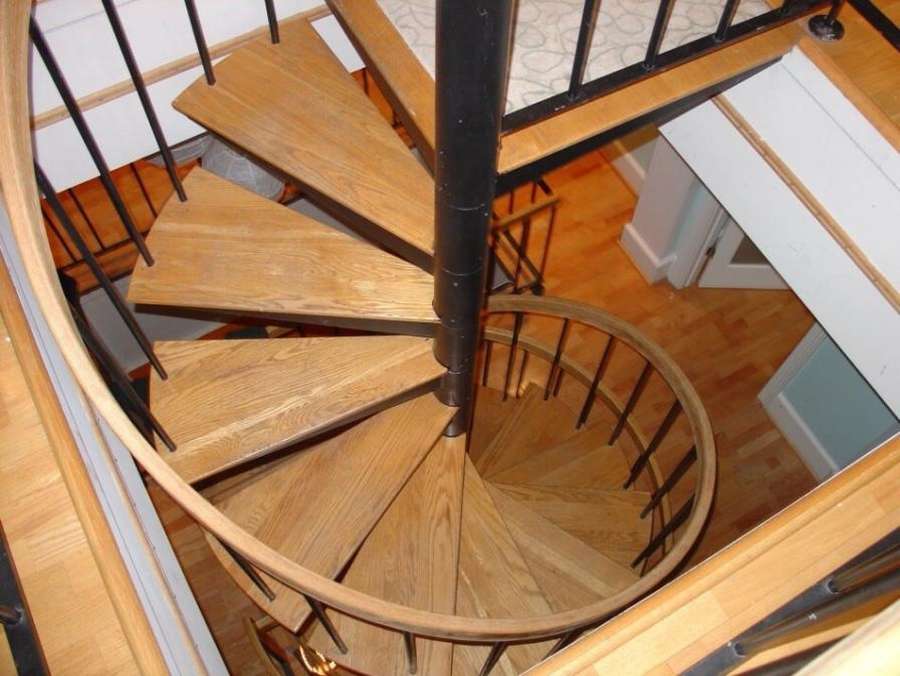

Такая лестница имеет простые деревянные ступени, которые крепятся на центральную стойку, а наружная часть ступеней крепится с помощью двух металлических штырей к перилам. Простая форма данных ступеней отлично сочетается с тонкими металлическими стержнями.

Здесь ступени имею немного выпуклую наружную грань, но также крепятся на центральный столб лестницы. Поддерживают эти ступени и наружные металлические стойки, которые уходят к перилам.

Имеют право на существование и металлические ступени, особенно, если лестница винтовая представляет собой дорогу на чердак или иное подсобное помещение наверху. Эстетика такой лестницы не впечатляет, но вот функционал – налицо. Сами ступни сделаны из перфорированного металла, чтобы нога не скользила.

Здесь представлены ступени не просто как “раз дощечка, два дощечка”, а имеют и переднюю часть ступеньки, что делает ее более безопасной.

Вариантов лестниц винтовых много, так и вариантов ступенек к ним – также немало: деревянные, закрытие спереди, металлические с перфорацией,  металлические узорчатые, деревянные на металлической основе.

Необычная лестница с металлическими ступеньками, которые сморятся очень необычно благодаря не только сглаженной форме, практически без углов, но и перфорации, которая предусмотрена на технических лестницах. Но все это обыграно еще и ярким цветом.

Деревянные ступени в обрамлении  металлического уголка – интересное и прочное решение  для винтовой лестницы.

Следующий вариант также представляет собой сочетание дерева и метала, только в данном случае здесь не рамка из металла, а подставка для каждой ступеньки.

Читать полностью (ссылка)

Винтовая лестница своими руками

Сооружение конструкции самостоятельно — задача весьма сложная. Перед началом работ требуется все хорошенько продумать. Основные этапы изготовления такие:

Составление проекта, а затем выполнение расчетов.
Сооружение опалубки. Ее изготавливают из различных материалов: досками обшивают боковины, из бруса делают подпорки, фанерой оформляют все криволинейные участки. Опалубку соединяют саморезами

Пристальное внимание рекомендовано уделять палубе, поскольку она обязана быть прочной, хорошо противостоять высокому давлению.
Армирование. Сетку делают из металлических прутьев диаметром 12 мм

Все поперечные элементы монтируют в стены, усиливая связь изделия со зданием. Сетку вяжут проволокой, делая решетку с ячейками по 20 см.
Заливка. На первом этапе заливают пару нижних ступеней, после их высыхания продолжают мероприятие, заливая далее по одной площадке и вибрируя их арматурой, чтобы гарантированно удалить из раствора воздуха.
Демонтаж опалубки. Выполняют процедуру после полного высыхания раствора в изделии.
Шлифовка ступеней. Мероприятие необходимо для последующей отделки различными материалами: керамической плиткой, природным либо искусственным камнем, древесиной.

Конструкция винтовой лестницы

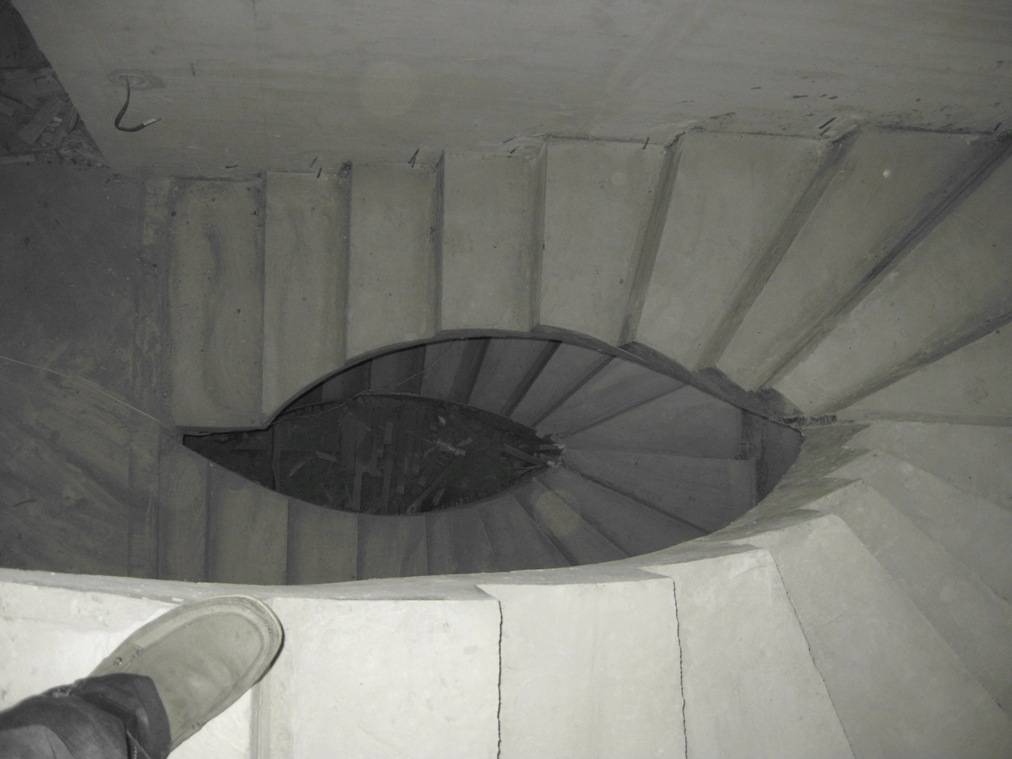

Рисунок 3. Винтовая бетонная лестница

Форма лестниц бывает прямолинейной, являющейся самой распространенной, поскольку ее сооружают используя готовые блоки, либо винтовой. Витые изделия традиционно монтируют внутри сооружения. Для этой цели создают проект, затем собирают опалубку, выполняя точный расчет всех нагрузок, оказываемых на проходную поверхность изделия.

Рекомендовано выполнять лестницу с углом ее наклона в 30°. Если увеличить этот показатель, площадь возводимого сооружения снизится, но  одновременно вырастет риск травматизма, ухудшится возможность комфортного перемещения. При необходимости уменьшить площадь изделия в плане следует изготавливать конструкцию с несколькими пролетами, а лучше предпочесть винтовой ее вариант.

Выбор конструкции и размеров постройки

Первым делом необходимо продумать устройство крыльца и определить его габариты. Одно дело — пристроить лесенку на 2—3 ступеньки к террасе или открытой беседке с низкими полами, тут у вас проблем не возникнет.

Площадка из дерева оформлена в виде открытой беседки

Другой вопрос – соорудить большой лестничный марш, закрытый навесом на столбах. В этом случае необходимо подобрать проект крылечка с учетом таких рекомендаций:

1. Предусмотрите максимально пологий подъем, чтобы он был удобен для людей любого возраста, в том числе детей. Для этого ширину и высоту ступеней сделайте оптимальной – 30 и 15 см соответственно.
2. Если цоколь слишком высокий, как это бывает в загородных коттеджах, то расположите лестницу вдоль стены, а перед дверью обустройте площадку. При наличии свободного места можно реализовать более оригинальный вариант – полукруглое крыльцо дома с широкими ступеньками из камня или бетона.
3. Минимальная ширина лестничного пролета – 0,9 м (по нормам). Для парадного входа это слишком мало, ведь сюда придется заносить мебель и вещи. Удобный размер прохода – 1,2 м и больше.
4. Подъем, состоящий из 3 и более ступеней, необходимо оборудовать перилами высотой 90 см.
5. Когда один из жильцов дома перемещается в инвалидной коляске, на входе желательно обустроить пандус с поручнями для комфортного спуска.

Перед тем как построить крылечко, стоит нарисовать эскиз и представить, как оно выглядит на фоне частного дома. При желании уличную лестницу можно закрыть от осадков навесом из поликарбоната, профнастила или металлочерепицы под цвет крыши здания. Тогда нужно заранее предусмотреть монтаж металлических или деревянных колонн для поддержки козырька. Как это смотрится, показано на следующей фотографии:

Винтовая лестница своими руками

Лестница для дома — это не только способ соединения двух этажей, но и один из основных элементов интерьера. На сегодняшний день существует большое количество различных конструкций домашних лестниц, которые отличаются своими размерами, дизайном, удобством эксплуатации, а также сложностью и стоимостью изготовления. Винтовые лестницы являются одними из наиболее востребованных, поскольку обладают рядом существенных преимуществ. Давайте рассмотрим, в чем же заключаются основные особенности такой конструкции.

Достоинства винтовой лестницы

Главным достоинством винтовой лестницы является компактность. Для того чтобы соединить два яруса в помещении высотой 2.5-3 метра и при этом обеспечить приемлемый угол наклона и высоту ступеней, понадобится маршевая лестница длиной несколько метров, которая займет значительную часть комнаты и существенно сократит полезное пространство. Такой вариант абсолютно не подходит в тех случаях, когда помещение изначально имеет небольшие размеры. В данном случае винтовая лестница является наиболее оптимальным вариантом. Она занимает не более двух квадратных метров, при этом вы можете сделать нужный уклон и высоту ступеней, сделав конструкцию удобной и безопасной.

Другим достоинством такой конструкции является дешевизна. На винтовую лестницу уйдет материалов намного меньше, чем на маршевую, поэтому если вы будете все работы выполнять самостоятельно, сможете сэкономить деньги.

Ко всему прочему винтовая лестница имеет оригинальный внешний вид, поэтому, помимо своего прямого назначения, она станет основным украшением вашего дома. Искусно выполненная лестница может быть настоящим произведением искусства, которое придаст индивидуальности интерьеру и вызовет восхищение у ваших гостей.

Недостатки винтовой лестницы

Основной недостаток заключается в том, что винтовые лестницы менее удобны в эксплуатации, чем обычные лестничные марши. По такой лестнице будет проблематично занести на второй этаж тяжелую мебель, шкаф или диван. Кроме того, спускаться и подниматься по спирали намного сложнее, чем по прямой, поэтому если конструкция будет использоваться в качестве основной лестницы, необходимо подумать о ее эргономике, тщательно продумать ширину и количество ступеней, позаботиться об удобных и надежных перилах.

Основные типы конструкции

В зависимости от расположения винтовой лестницы она может примыкать к стене или крепится на вертикальной стойке. Первый тип лестницы, как правило, имеет многоугольную форму, которая повторяет конфигурацию стен помещения. Один край ступеней крепится непосредственно к стене. Между собой ступени соединяются с помощью прямой или спиралевидной тетивы, также они могут лежать на косоурах или держаться на больцах. Такая лестница может быть изготовлена без дополнительных опор, при этом перила являются частью несущей конструкции, придавая ей жесткость.

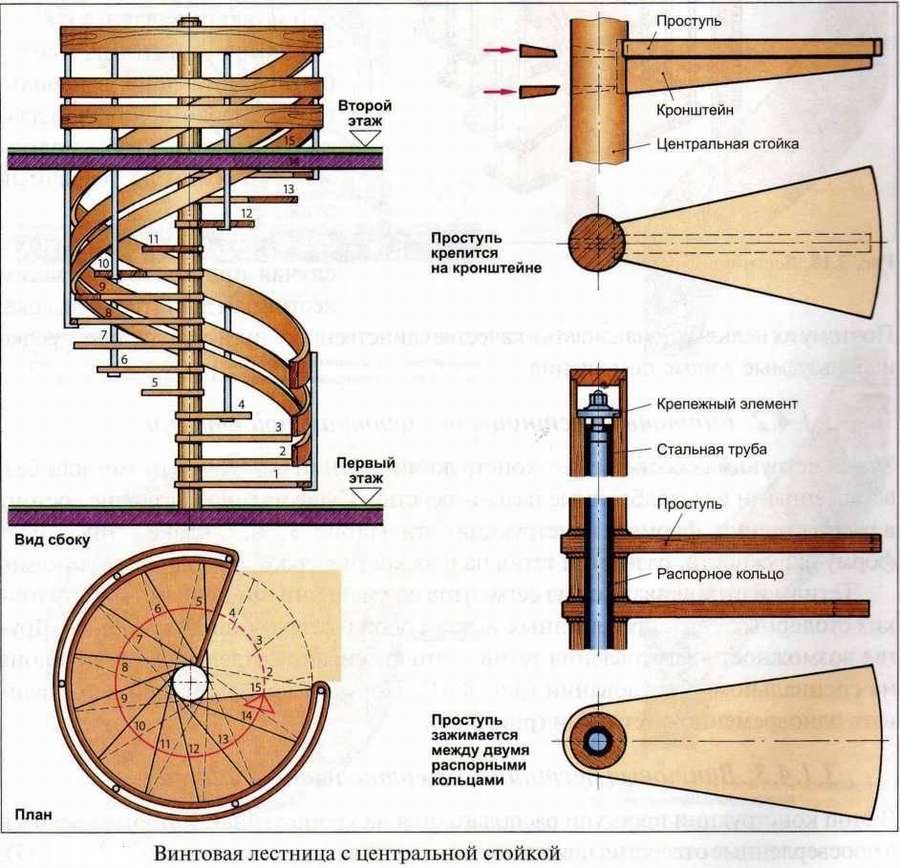

Винтовая лестница, ступени которой крепятся к вертикальной стойке и расположены радиально, обычно имеет круглую форму. Ступени соединяются между собой при помощи больцев или спиралевидной тетивы, при этом перила также берут на себя часть нагрузки, придавая дополнительную прочность всей конструкции.

Основные материалы для изготовления лестниц

Ступени винтовых лестниц чаще всего изготавливаются из твердых пород древесины: дуба, бука или клена. Также может быть использован пластик, металл или каленое стекло повышенной прочности. В лестницах наружного использования иногда применяется мрамор, керамика или искусственный гранит. Перила и тетивы делают из клееной древесины или из металла.

Если вы планируете сделать винтовую лестницу своими руками вокруг горизонтальной опоры, то центральную стойку можно сделать деревянной, каменной или металлической. В данном случае наиболее выгодный вариант — использовать готовую стальную трубу, поскольку она отличается высокой прочностью и позволяет достаточно просто крепить к ней ступени.

Базовая технология

Все этапы выполнения работ по созданию бетонной винтовой лестницы неизменны – сначала создается проект и выполняются тщательные расчеты, потом по схеме собирается опалубка, конструкция армируется стальными прутьями, заливается бетоном.

После подсыхания опалубку снимают, ждут полного набора прочности раствором и отделывают любым материалом или придают нужный вид бетонной поверхности. Тут все зависит от того, какой была первоначальная задумка, ведь современный дизайн бетонных винтовых лестниц предлагает массу вариантов.

Проект

Желательно, чтобы проект бетонной винтовой лестницы создавался профессионалом. В процессе реализации задачи учитывают несколько важных моментов.

Нюансы создания проекта винтовой лестницы из бетона:

• Угол наклона марша должен быть 30-45 градусов, если больше – будет сложно и опасно передвигаться по пролету.
• Для комфорта ширину горизонтальной площадки ступени делают 24-30 сантиметров.
• Высота вертикальной части ступени не может быть больше 20 сантиметров (с учетом отделочного материала).
• Проектируя один лестничный марш, желательно делать в нем нечетное число ступеней – так удобнее.
• Перила располагают на высоте около метра.
• Между ступенями и верхним перекрытием должно быть минимум 2 метра.

При просчете количества и размера ступеней используют формулу:

2Н + L = 64 сантиметра – тут:

• Н – высота ступени
• L – глубина проступи (величина ступени)

Монтаж опалубки

Проще всего купить готовую опалубку для винтовой бетонной лестницы или хотя бы взять в аренду.

Но если делать самостоятельно, то понадобятся такие материалы: брус 100 на 100 миллиметров (для подпорок), обычная (обернутая в полиэтилен) или влагостойкая фанера толщиной 20 миллиметров (для сбивания боковых щитов, нижней части), доски 30 миллиметров (укрепление), саморезы, соединительные стальные уголки.

Опалубку делают так: размечают, выпиливают по схеме фанеру, монтируют на опоры нижний лист, крепят щиты по бокам саморезами и уголками. Опалубка должна быть максимально надежной, стационарной, не предполагать сдвигов под весом бетона.

Усиление металлом

Армирование нужно делать обязательно, чтобы конструкция получилась надежной. Внутренний армокаркас надежно крепят к металлу, который был предварительно засверлен в несущие стены. Армировочные стержни располагают на расстоянии минимум 5 сантиметров от края ступеней из фанеры и со всех сторон бетонной заливки.

Для оптимального распределения нагрузки упрочняют всю площадь ступеней. Обязательно поперечные и продольные прутья сваривают или соединяют вязальной проволокой.

Заливка раствора

На данном этапе важно правильно выбрать бетонную смесь и залить ее в опалубку согласно технологии

Особенности заливки бетона:

• Раствор лучше брать прочностью минимум В15.
• Заливать начинают с верхней ступени, по мере заливки простукивают смесь и несколько раз вибрируют для удаления воздуха.
• Заливку осуществляют за раз, чтобы избежать частичного схватывания отдельных зон.
• Верхнюю горизонтальную плоскость ступеней нужно выравнивать до того, как они схватятся.
• После того, как заливка выполнена, всю бетонную лестницу накрывают полиэтиленом, периодически сбрызгивают водой, чтобы избежать появления на поверхности трещин.

Демонтаж опалубки и декоративная отделка

Через 10-14 дней можно аккуратно демонтировать опалубку – обычно к этому времени бетон набирает 70% прочности. Снимают боковые щиты, обрабатывают бетонный монолит грунтовкой для дальнейшей финишной отделки. Опоры и нижние щиты снимают только через 28 суток, когда бетон полностью затвердеет. В процессе демонтажа опалубки действовать нужно аккуратно, чтобы исключить вероятность сколов, трещин.

Бетонная винтовая лестница своими руками – сложный и трудоемкий процесс, который предполагает серьезные затраты времени, сил, финансов

В процессе выполнения работ важно неукоснительно соблюдать технологию строительства и выбирать качественные материалы, так как от этого будут зависеть прочность и надежность не только самой лестницы, но и всего здания

Как сделать стойки и балясины

Винтовая лестница, сделанная из металла или дерева, часто подразумевает использование балясин и стоек, обеспечивающих дополнительную жесткость всей конструкции.

Для первых понадобится круглый брус, а для вторых – квадратный, клееный. Сечение бруса должно быть не меньше 5х5 см. Изготавливать эти элементы рекомендуют на токарном станке, а если такой возможности нет – лучше купить готовые балясины в строительном магазине.

Алгоритм такой:

1. Вырезать балясины (стойки), по длине соответствующие расстоянию между ступеньками.
2. Выпилить или высверлить в ступеньках пазы соответствующего размера, чтобы вырезанные элементы могли быть плотно установлены. Удобнее делать это с предварительной разметкой.
3. Вставить стойки (балясины) и закрепить. Многие выбирают клей для дерева, но есть также варианты с выпилами (на 50% от диаметра балясин) и покупными креплениями.
4. После установки всех элементов разметить и спилить излишки из верхней их части. Это делают, ориентируясь на форму и наклон всей лестницы.

Этапы строительства

Постройка полукруглого крыльца начинается с очистки территории и разметки. Необходимо определить точки, в которых будут начинаться новые ступени. В данных точках нужно установить колышки и соединить их дополнительными колышками (чем больше, тем проще будет создать оптимальную полукруглую форму). Между колышками нужно натянуть веревку.

Подготовка основания включает в себя создание котлована (глубина 70 см), который копается от стены. Полученный котлован засыпается песком и щебнем (высота каждого слоя 20 см). Такую подушку нужно залить водой и тщательно утрамбовать. После этого можно переходить к опалубке.

Строительство опалубки

Для опалубки оптимально подойдет листовое железо. Его легко резать и гнуть под нужную форму. Для фиксации листов с наружной стороны достаточно установить колья (50х50 мм). Они должны быть вбиты достаточно глубоко, чтобы удержать опалубку после заливки бетонного раствора. Также колья должны быть установлены на 10-20 см глубже подготовленного ранее котлована. Расстояние между ними – около 45-50 см.

Высота опалубки должна быть такой же как высота ступени. В подготовленную форму укладывается арматура (2 слоя, соединенные вертикальными элементами). Желательно, чтобы сечение арматуры было Ø65 мм.

Заливка бетона

Нужно учитывать, что если крыльцо строится уже после постройки дома и начала его эксплуатации, то оно должно быть соединено с основанием дома. Для этого:

• Между фундаментом здания и будущего крыльца нужно уложить слой гидроизоляции. Для этого подойдет рубероид, промазанный водоотталкивающим раствором.
• В фундаменте здания нужно просверлить отверстия и закрепить в них арматуру.

Теперь готовим бетонный раствор. Чтобы лестница прослужила долго, лучше использовать бетономешалку или заказать готовый бетон. Если хочется сэкономить, то смесь ничем не хуже можно приготовить из портландцемента М400, песка и щебня. Когда все будет готово, нужно за один заход залить основание лестницы (первую ступеньку). Раствор должен сохнуть не менее 6 дней. Когда он наберет достаточную прочность, можно переходить с созданию следующей ступени по такой же технологии.

Полезно! После заливки каркаса бетоном, нужно проткнуть его палкой в нескольких местах. Это позволит избежать образования пустот и сделает основание более прочным и надежным.

Чтобы определить с объемом бетона, нужно рассчитать, сколько его потребуется для каждой полукруглой ступеньки. Для этого используем формулу:

V= S h, S = π r2

Где, V – это объем цилиндра, S – площадь его основания, h – высота, π – число Пи, которое равно 3.1415 и r – радиус.

Виды

По конструктивным особенностям их можно разделить на 3 вида:

1. Ступень имеет две точки опоры: один край крепится к стене, а второй к опорному столбу. Все ступени располагаются по окружности несущего стержня на разной высоте. Конструкцию монтируют в углу комнаты, а стену закругляют. Из всех видов она самая устойчивая.
2. Ступень имеет только одну точку опоры. Все ступени вставлены в столб. Перила не являются несущими и предназначены для поддержки во время ходьбы.
3. Без центрального столба с опорой на спирально изогнутую тетиву. Вся нагрузка в конструкции ложится на нее. Она же является и перилами.

Нормы для проектирования

Разрабатывая проект лестницы, важно сделать так, чтобы она была удобной и безопасной. Есть вполне конкретные цифры и рекомендации, которые касаются параметров ступеней и общего угла подъема:

• Угол наклона должен находиться в пределах 30-50°. Оптимальный наклон — 45°, при меньшем угле ходить удобно, но требуется много места, при большем слишком крутой подъем вызывает затруднения. Желательно чтобы угол наклона лестницы вписывался в данный сектор. В таблице приведены стандартные размеры проступи и подступенка для каждого угла наклона
• Количество ступеней нечетное.
• Ширина ступени (проступи) находится в пределах 22-30 см. Самые удобные ступеньки имеют ширину порядка 25 см — на них становишься всей ступней. При более узких пятка висит, и основная нагрузка приходится на носок.
• Высота подступенка (расстояние от одной ступени до другой) 15-20 см. При слишком маленькой высоте приходится часто переставлять ноги, что некомфортно, при большой сложно задирать ноги (особенно пожилым людям).
• Высота перил 90-120 см.
• Минимальная ширина лестницы — 80 см.

Количество ступеней определяется путем элементарного деления высоты планируемой лестницы на выбранную высоту подступенка. Например, высота помещения 285 см. Решено сделать угол подъема в 40°. По таблице видим, что высота подступенка 19 см. Делим 285 см / 19 см = 15 ступеней. Если количество получается четным, соответственно чуть корректируем размер, чтобы получить нечетное число.

Если одна из ступеней получается меньше на несколько сантиметров, эту высоту «отбирают» у первой ступеньки. Все остальные, включая последнюю, должны быть одинаковыми.

При выборе размеров ступеней комфортность можно проверить. Если удвоенную высоту подступенка сложить с выбранной шириной ступени, результат должен быть от 60 мс до 64 см. Второй вариант проверки — сумма длин проступи и подступенка оптимально равна 45 см, но допустимы отклонения на 2 см в обе стороны.

Как проверить комфортность и безопасность лестницы

Все эти параметры должны закладываться при проектировании дома. Если же дом уже построен, приходится исходить из того, что есть и подгонять размеры к существующим габаритам.

Подготовка к монтажу

Перед тем, как приступать к возведению лестницы, следует сделать проект, предварительно проведя все необходимые расчеты и замеры. Хороший и подробный чертеж в трех проекциях будет отличным подспорьем в работе. Готовый чертеж необходимо показать специалисту, который проверит расчеты на наличие ошибок.

Из материалов и инструментов, без которых лестницу не соорудить, необходимо подготовить:

• компоненты для бетонного раствора, т.е., цемент, песок, вода, пластификаторы, добавки и прочее;
• стальную арматуру и проволоку для ее скручивания;
• бруски и доски, из которых будет возводиться опалубка;
• материалы, которыми будет проводиться отделка;
• дрель с насадкой для перемешивания;
• емкости для раствора.

Набор инструментов и материалов приблизительный, для каждого конкретного случая может потребоваться что-то свое. Ведь бетонная винтовая лестница – изделие нешаблонное, как уже говорилось, дающее простор для фантазии.
